光电编码器是一种二进制光电位置指示器，其基本原理是由不同等分的明暗相间的条纹，通过光电元件取得角度位置的二进制数字信号，***进行解码取得角度位置的值或相对值。编码器的码形总是的，这种码形给出了长度或角度的位置。光电编码器由光源，码盘和光电接收器所组成。码盘是编码器中的最重要的器件。这里的码盘是一种自然码盘。编码器的码形有多种形式。一种叫做格瑞码的码盘特别适用于光学编码器。这种码盘每进一格仅改变一个数码，不易产生错码现象。

编码器即是将某种物理量转换为数字格式的装置。运动控制系统中的编码器的作用是将位置和角度等参数转换为数字量。可采用电接触、磁效应、电容效应和光电转换等机理，形成各种类型的编码器。运动控制系统中最常见的编码器是光电编码器。

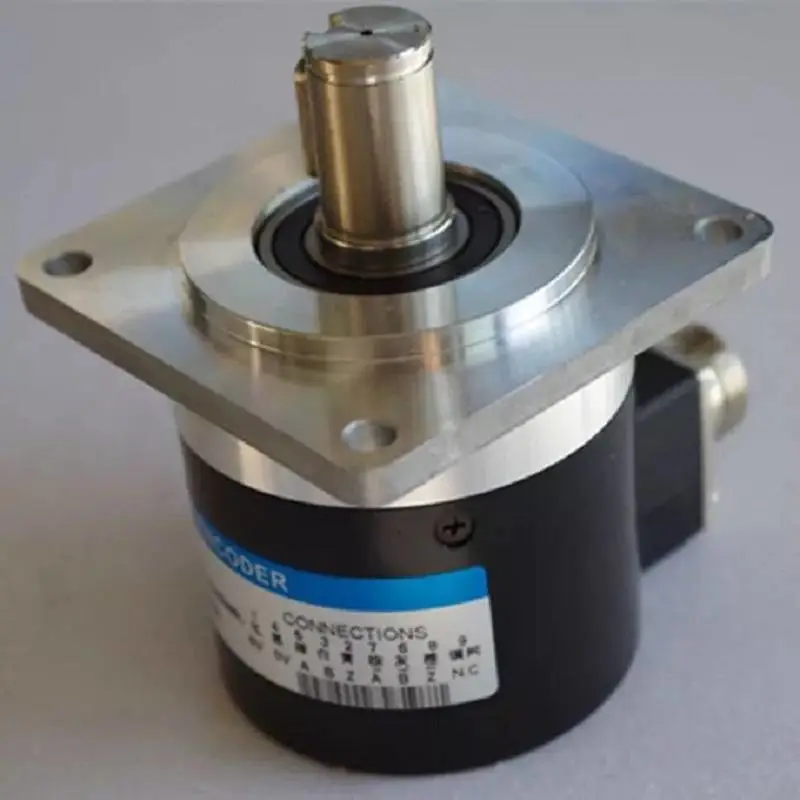

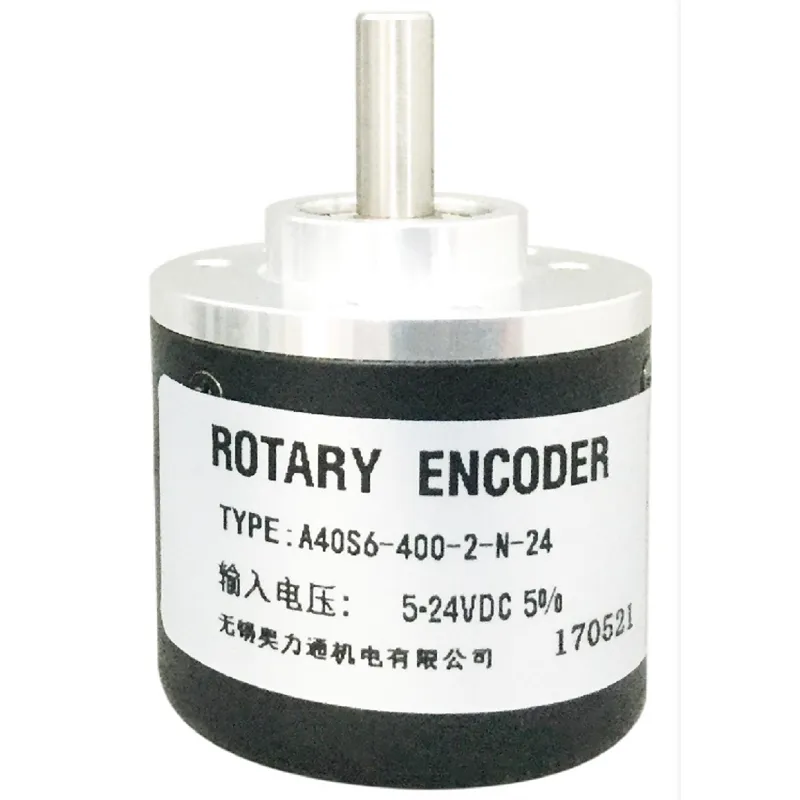

光电编码器根据其用途的不同分为旋转光电编码器和直线光电编码器，分别用于测量旋转角度和直线尺寸。光电编码器的关键部件是光电编码装置，在旋转光电编码器中是圆形的码盘(codewheel或codedisk)，而在直线光电编码器中则是直尺形的码尺(codestrip)。码盘和码尺根据用途和成本的需要，可由金属、玻璃和聚合物等材料制作，其原理都是在运动过程中产生代表运动位置的数字化的光学信号。可用于说明透射式旋转光电编码器的原理。在与被测轴同心的码盘上刻制了按一定编码规则形成的遮光和透光部分的组合。在码环的一边是发光二极管或白炽灯光源，另一边则是接收光线的光电器件。码盘随着被测轴的转动使得透过码盘的光束产生间断，通过光电器件的接收和电子线路的处理，产生特定电信号的输出，再经过数字处理可计算出位置和速度信息。

在现代高分辨率码盘上，透光和遮光部分都是很细的窄缝和线条，因此也被称为圆光栅。相邻的窄缝之间的夹角称为栅距角，透光窄缝和遮光部分大约各占栅距角的1/2。码盘的分辨率以每转计数(CPR-countsperrevoluTIon)表示，亦即码盘旋转一周在光电检测部分可产生的脉冲数。例如某码盘的CPR为2048，则可以分辨的角度为10，311.8”。在码盘上，往往还另外安排一个（或一组）特殊的窄缝，用于产生定位(index)或零位(zero)信号。测量装置或运动控制系统可利用这个信号产生回零或复位操作。

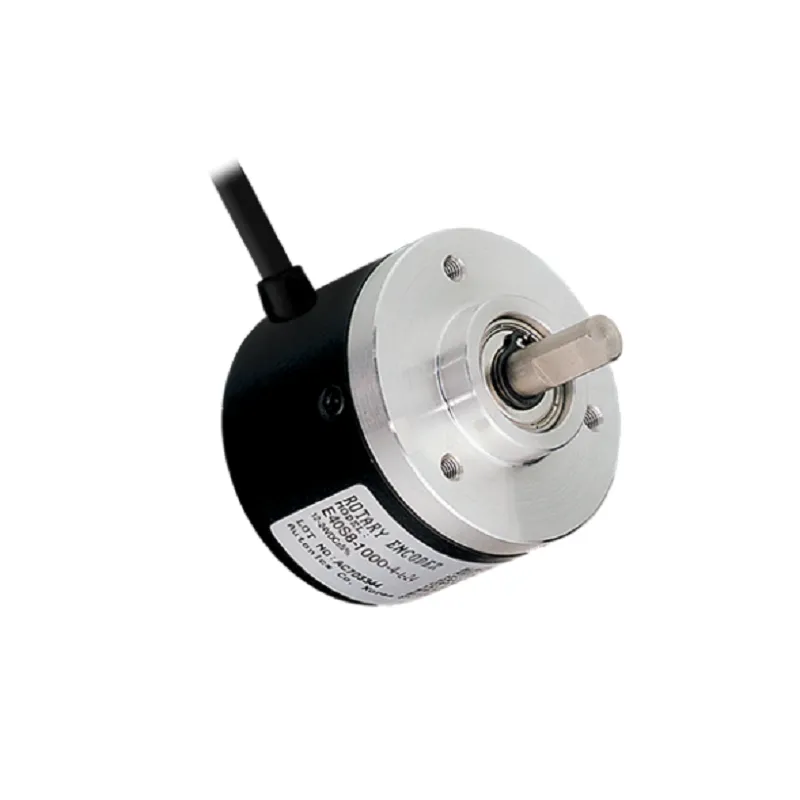

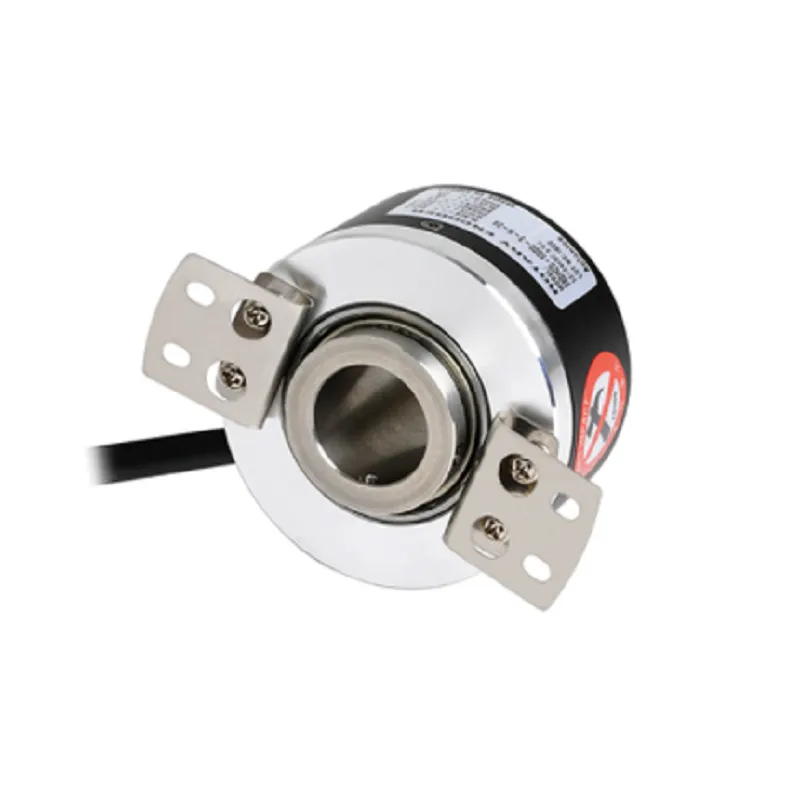

①根据轴的旋转变位量进行输出。 通过联合器与轴结合，能直接检测旋转位移量。

②启动时无需原点复位。（仅型） 型的情况下，将旋转角度作为数值进行并列 输出。

③可对旋转方向进行检测。 增量型中可通过A相和B相的输出时间，型中可 通过代码的增减来掌握旋转方向。

④请根据丰富的分辨率和输出型号，选择最合适的 传感器。 根据要求精度和成本、连接电路等，选择适合的传感 器。
