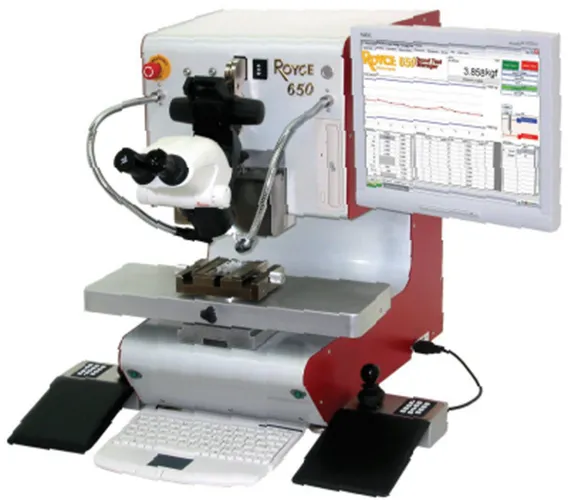

Royce 650拉力测试系统

一、特点：

电动显微镜

只需按下前面板的开关就可以调整显微镜到舒适的高度。马达驱动显微镜保持在它的焦点的弧线路径流畅的移动。没有用来调整的旋钮，没有用于查阅的数字表格。

大面积的伺服X/Y

X轴的运动超过300mm，Y轴的运动超过150mm，这使得Royce 650很容易的适应300mm的晶圆、引线框架和大的电子组件。高速轴允许焊球剪切测试和快速测试片定位。

超小螺距

高精度的光学和亚微米的X、Y分辨率提供高重复精度的超小间距的测试。可选的放大128X的显微镜可以进行现场监测。

集成的电脑适合小的无尘室

无尘室是昂贵的。650除去工作台还集成了高标准高***度的Windows PC，易于使用的包装。你的IT部门也欢迎系统来自同一个来源。

丰富的数据报告

报告可以生成CSV、XLS或者PDF格式。建立在SQL数据库可以用Royce查询工具进行查询使用。数据可以导出到网络驱动器、打印机、内置的DVD-CD R/W驱动器、向用户提供的USB驱动器或RS232串口端口。

多层次的访问

工艺工程师对机器的操作和安装应有充分的信息。然而生产操作者应该限制访问。为了适应各种用户的访问需要，工艺工程师可以对每种类型的用户设置权限级别。可以设置很多不同的许可，但是2或3个就已经足够了。访问权限在用户登录时自动设置。

多种语言

只需点击鼠标，语言就可以转换。支持多种语言，包括繁体中文、简体中文、日语、韩语、德语、法语和英语。其它语言也可以轻松的被安装。

200KGF的管芯剪切力和凸点拉力

650的异常强劲的底盘和工具允许管芯剪切力和桩拉力达200kgf，并确保将来测试的需要。

可选的Hi-Mag数字图像采集卡

数字图像采集卡选择项的安装，对操作者的培训和同客户和供应商的问题的交流是很有用的。变焦镜头的视野从890um到130um（大约800X到2700X在17’的监视器上）2M像素的USB相机。显示特征的测量使用内置的软件。抓取的图像可以进行保存、打印或发送EMAIL。

高精度的量程模块

系统发挥限度的用途，每个测试模块可以用于多种力。例如100gf的测试模块可以运行50gf、25gf和10gf，且100ppm的分辨率在每个测量中。系统在推进实验室实验满足太空飞行的应用。

系统特征

支持多种世界语言；

机型小巧，内置高集成度的Windows PC；

***的测试产品比任一测试机精度高10倍；

管芯剪切力可达200kg；

显微镜高度一键调整；

超大的运行过程提供测量300mm的晶圆或基板；

带有校准存储器和保护工具的超耐用测试模块；

丰富的数据输出和分析的选项；

内置的SQL数据库询问编辑功能；

可设置用户访问权限水平；

舒适的人机工程学操纵杆控制；

高速锡球剪切力测试；

凸点推力达200kg；

支持腔体和精细间距拉力测试；

***的球推力支持一系列的BGA的应用；

薄片的3点测试强度；

系统说明

计算机               高性能工业电脑，内置DVD-CD RW驱动器、USB、网络端口

存储器               32G

伺服马达驱动X/Y     标准，305mm×155mm

X、Y分辨率          1微米

Z轴分辨率           0.1微米

系统精度             0.15％

步进精度             1微米到25微米

环形高度测量         是

力度曲线             是

符合标准             Mil Std 883，Mil Std 750，ASTM F1269，JESD22-B117，

JESD22- B116 and CE Certified. ROHS compliant.
