一、二维码刷卡梯控系统概述

该系统应用以我司自有开发的兼容电梯控制的分层主控制板、扩展板、二维码刷卡一体式识别端为硬件控制基础，提供硬件控制底层设备，满足各类智慧社区平台的需求应用接入，实现扫码乘梯、刷卡乘梯至授权***的楼层，平台开发应用对接支持手机应用端的微信小程序、公众号及手机APP，物联网系统数据结合阿里云、腾讯云、华为云服务器实现数据推送。

二、系统应用原理

2.1控制原理

分层控制由我司核心的分层主控制器来完成，接收到识别端电梯读卡器给出动作指令后，由分层主控制器对应的继电器动作来完成点亮楼层按键实现分层控制，主控制器采用无源干结点的原理来控制，为物理控制原理，不影响原有电梯工作性能；

分层控制能实现刷卡后授权楼层按键有效或刷卡后自动点亮楼层按键两种工作模式：刷卡按键或刷卡直达，不需要重新设置程序，仅通过接线方式完成两种工作模式的切换，刷卡按键为每个继电器动作一个楼层，刷卡直达为每2个继电器动作一个楼层；

分层控制器采用高性工业级设计元器件开发而成，内置逻辑应用程序判断功能，通过识别端身份传输后实现楼层权限判断。

2.2识别原理

   二维码刷卡多功能识别端，标准识别应用设计的刷卡支持IC卡、CPU卡、手机NFC，针对内内部不方便使用手机的人员配置刷卡功能，实现刷卡至***楼层，手机自带NFC功能的可以直接当门禁卡号来用；

二维码由后端生成，同时间支持内部人员刷码乘梯控、访客刷码乘梯，二维码工作原理通过一定的算法生成二维码后转换为门禁卡号，支持同一部梯不同楼层不同人员使用，并且可设置乘梯的时间有效期、乘梯次数等。

二维码刷卡一体机与分层主控制器间通过市场标准的韦根读卡输入接口完成门禁卡号权限传输给分层主控制板。

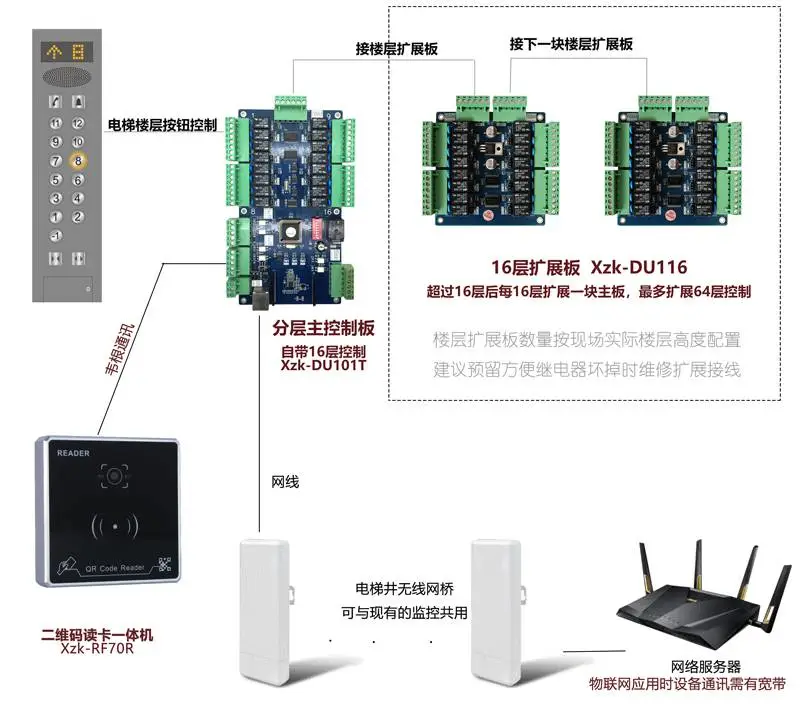

三、二维码刷卡电梯门禁分层系统应用拓扑图

四、网络二维码系统控制核心设备

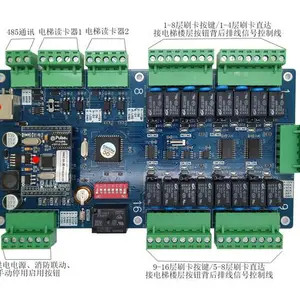

4.1电梯分层主控制板

技术参数：

u 通讯方式：TCP/IP、RS485双网

u 控制楼层：自带16层控制，刷卡直达8层控制，加配扩展板最多64层

u 工作电源：12V，50W，300mA，16组无源干接点信号输出端子，10A接触电流

u 工作环境：温度　-45℃-80℃，湿度　0-90%

u 规格尺寸：PCB主板105*199mm 含接线端子125*210*15mm　

u 动态电压保护：所有输入/输出均有

u 白名单人员：5000

u 脱机记录：4096

u 读卡器接口：2个

u 紧急开关输入：1组 　　

u 消防报警输入：1组

u 楼层扩展板接口：1组　

u 地址码开关：7位2进制拨码开关

机械特点：

u 防雷击设计（10KV/500A反应速度1-10纳秒）

u 适应市电电压波动(开关电源设计，输入范围AC180V—250V)

u ***死机(多级看门狗电路设计)

u 内置电池芯片，数据、时钟***丢失

u 硬件设计高度集成，结构更简单，故障更少

u 高品质继电器动作，***主板信号接入的稳定性

u ARM 32位高性能工业级微控制器

硬件功能特点：

u 自带16层控制，刷卡直达8层控制,增加楼层可扩展2块扩展板；

u 支持二次开发应用开放手动楼层按钮协议；

u  标准本地端联网管理软件，支持通用指纹、人脸机、刷卡韦根26读卡器接入；

u 支持消防联动、停用启用卡、手动信号恢复电梯原始工作状态；

u 采用无源干结点（继电器）控制楼层按键是否具有被点亮权限的方式来实现分层控制，不影响电梯原始性能；

u 刷卡按键为1路继电器动作，刷卡直达2路继电器动作；

u 一块主板可外接2台韦根通用读卡器；

u 二次开发应用：手机远程呼梯控制、刷卡识别、二维码识别等；

u TCP/IP与网口双网通讯，485协议可接入部分定制类需求如二维码、人脸识别等接入控制；

u 主控制板内置微电脑处理系统，每部电梯配一块主控板。

4.2  16路楼层扩展板

技术参数：

u 输出和输入：16组无源干接点信号输出端子

u 通讯端口：1组扩展控制器信号输出端子

u 工作电源： DC 12V±5% 50W　250mA 16组无源干接点信号输出端子，10A接触电流

u 工作环境：温度-45℃-70℃，湿度10-90%

u 尺寸规格： PCB电路板105*108cm，含接线端子125*118*15mm

u 通讯：只与控制主控制器或下一扩展板保持通讯

u 功能特性：使用扩展控制至32/48/56层

u 动态电压保护 :所有输入/输出均有

机械特点：

防雷击设计（10KV/500A反应速度1-10纳秒）

适应市电电压波动(开关电源设计，输入范围AC180V—250V)

***死机(多级看门狗电路设计)

4.3二维码读卡器

 技术参数：

体积 ：（L*W*H） 86*86*18mm

材质 ： 机身金属，面板亚克历

系统接口 ： 韦根26、34

解码支持 ：QR

工作电压 ：支持12V

工作电流 ：110mA

读取方向 ：水平方向

读取速度 ：<200ms

读取距离 ：0-20CM

扫码特性 ：自动感应，蜂鸣提示

解码模式 ：影像解码

应用环境 ：温度：-20~60℃

湿度：10%~90%

指示状态灯：红色工作灯、绿色反馈灯

读卡距离 ：3-6CM

读卡类型 ：非接触式IC卡

与分层主控板接线参考：

五、系统应用配置清单

以上为硬件设备，物联网应用二次开发对接不提供软件及平台，开放对接开发协议。

六、系统应用功能特点

6.1.物联网框架设计

全新的系统，硬件设备以及硬件协议都内置了TCP互联网通讯协议，能够从云平台的层面实现跨小区、跨城市、跨地区的整体组网，实现分散控制集中管理的框架结构，使得管理人员从单个单机版的系统分散控制维护转变到中心统一维护管理，安全性和便利性都有***提升；

6.2.前端识别方式

在传统的刷卡的基础上，扩展二维码识别别等应用，将生成的二维码转为门禁卡号，设置带进间有效期的通行权限，识别身份成功后按楼层按键或自动点亮。

传统的刷卡电梯楼层控制系统，对访客乘坐电梯的管理，通常采用发放临时授权卡或者是通过单元楼对讲系统联动实现，网络版除了保留原有方式之外，可扩展二维码应用或密码乘梯方便访客。

6.3.提供底层硬件设备的二次开发SDK

通常运营商的云平台都是一个系统集成的综合管理平台，能够对各种智能化系统进行集中统一管理，所以本公司除了提供优质稳定的标准功能硬件设备和接口开发协议之外，还能够根据实际项目需求来定制非标功能的硬件设备和协议，***方便了运营商的后台搭建。

6.4.物理线路控制及协议转换控制

传统的楼层按键物理线路控制具有化的兼容应用：刷卡按键或刷卡直达，不需要重新设置程序，仅通过接线方式完成两种工作模式的切换，刷卡按键为每个继电器动作一个楼层，刷卡直达为每2个继电器动作一个楼层。

协议转换：在某些高端使用场合，因为不同电梯品牌的原因，使用协议转换来控制楼层按键时，可以不用破坏楼层按键的原有物理线路，直接通过协议转换实现，必要前提是，我方提供硬件设备的控制协议给电梯方，由电梯方实现协议转换，或者电梯方提供协议由我方实现协议转换调试工作。

6.5.数据上传

电梯主控制器自身具备搭载读卡记录并实现上传至平台的功能，在临时断网的情况下，可***已经发行的白名单正常乘梯并保留脱机记录，联网后再上传记录，更******系统运行的稳定性

6.6.呼梯应用场景

内呼分居呼梯：电梯矫箱内刷卡或其它方式识别后，控制楼层数字按键并判断人员具备的权限来点亮楼层数字按钮或只有授权***可按键；

远程呼梯：物联网开发完成后通过业主手机来完成远程呼梯至所需楼层；

室内呼梯：与内呼分层配全选用，在业主家中安装呼梯按钮后实现室内呼梯至一楼或业主居家所在的楼层，也可通过联动已经装好的楼宇对讲来完成呼梯控制。
