KTL110-S2漏泄通信手持机

1.注意事项：

  a使用本手持机时，请先仔细阅读说明书。

b请不要试图拆开手持机，非专业人员对本机的处理可能会造成损坏。请不要将手持机长时间暴露在阳光下，或放在过热的地方、高温会缩短电子器件的寿命，并可能造成塑料器件的变形。

c如果发现手持机有异味或烟雾时，请立即关掉手持机电源，并取下电池，然后与本公司联系。

d不能在没安装天线时发射。

e请不要在危险场所拆卸电池组及手持机。

f轻拿轻放手持机，切勿手提天线移动手持机。

g不得随意与未经联检的设备连接使用！

h本产品出厂前经过测试和检验，各项电气性能指标符合，本机实行一年保修，终身维护。保修期内因产品质量引起的故障，可免费维修。

i任何天灾意外、误用、滥用或忽视导致的损坏，因跌落、进水导致的损坏，擅自拆开调整或改造本机，都不在免费保修之列。

j本产品属于矿用本质安全型产品，不得随意改变本安电路和与本安电路有关的电气参数和本安结构及电池，不得改变电气元器件规格、型号。

2.概述

KTL110-S2漏泄通信手持机（简称手持机，下同）本手持机系矿用本质安全性设备。工作方式为异频单工（或同频单工）调制方式为调频。手持机在原有产品基础上，又增设了很多功能，外观设计简约大方，更加小巧耐用。本产品采用电脑芯片，具有软件调制和编程功能，新增16个可调信道。工作在136MHZ~174MHz频段，发射功率可在0.3w~1.2w间任意调节。接收灵敏度更高。具有哑音频抗干扰功能，使得通话效果更佳清晰，通讯覆盖范围更加广泛，工作性能更加稳定、安全、可靠。手持机是矿用漏泄通讯系统中的分机，供井下移动人员使用。手持机工作电压为7.4V由外配本安钽离子电池组提供，其开路电压小于8.6V，短路电流小于3A。

3.结构特性

3.1外形尺寸：120mm×60mm×35mm

  重    量：约400g

3.2手持机型号为KTL110-S2，其含义如下：

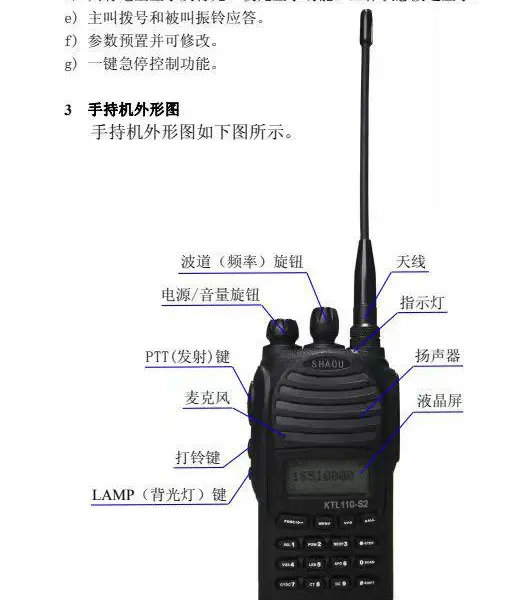

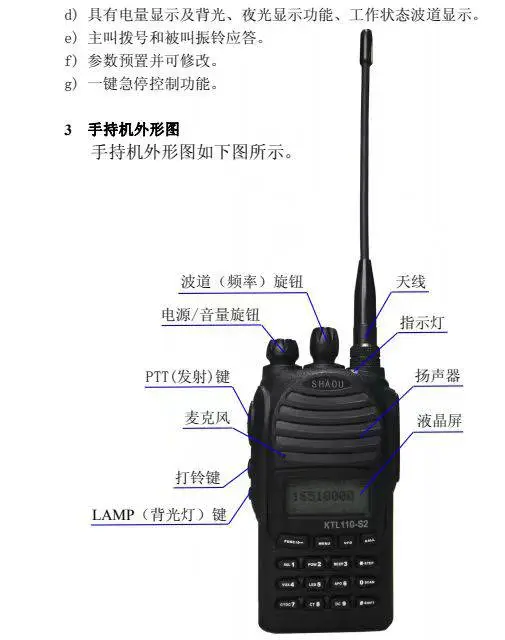

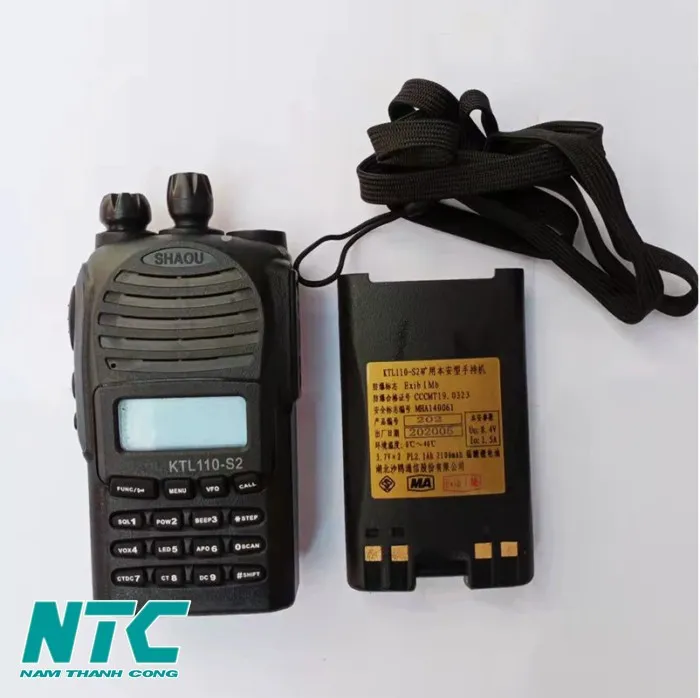

4.外形图

5、功能特点：

手持机与基地台能进行异频单工通讯，。

手持机能发出的DTMF双音频编码信号，具有遥控打点功能。

经基地台中继站转发。手持机之间可进行异频单工通讯。

手持机能发出DTM打点信号供基地台接收。

手持机具有紧急停车功能。

手持机间具有语音加密功能。

手持机具有电量查询和低电量语音预警功能，使用人员能够及时的充电，避免低电量影响使用效果。

手持机具有打点语音回执功能。

手持机具有按键解锁功能。

6、基本参数

发射频率：136MHz～174MHz可调

接收频率：136MHz～174MHz可调

调制方式：FM

额定工作电压：DC7.4V

额定工作电流：≤320mA

射频输出功率：5dBm～17dBm

接收灵敏度：≤0.3μV

音频输出功率：0～0.5W

音频失真度：≤10%

天线阻抗：50Ω

7.使用说明

7.1讲话按键（2）按住讲话按键讲话，讲完话松开按键，按键处于监听状态。

7.2急停按键（3），操作人员需长按（三秒），急停按键才可启动。

7.3解锁按键（4）操作人员短按一下，手持机解除急停功能。

7.4打点按键（6、10）当井下工作人员打一点，表示“停车”，此时基地台数码显示为“停1”。

连续打二点，表示“快速上行”，同时基地台液晶屏“快行”灯亮，显示为“↑2”。

连续打三点，表示“快速下行”，同时基地台液晶屏“快行”灯亮，显示为“↓3”。

连续打四点，表示“慢速上行”，同时基地台液晶屏“慢行”灯亮，显示为“↑4”。

连续打五点，表示“慢速下行”，同时基地台液晶屏“慢行”灯亮，显示为“↓5”。

注意：手持机打点时不能太快，也不能太慢，应控制在1秒钟2次。每打一下点。打点指示灯亮一次。

7.5信道调节旋钮（7）共有16个档，顺时针1-16个档位，代表1-16个频段，10档位的时候2台手持机可以直接进行通话。其他档位需要通过基地台中转才可通话。

7.6开关/音量调节（8），顺时针旋转按钮，手持机开机后会发出信道播报的声音，顺时针调节音量越来越大。

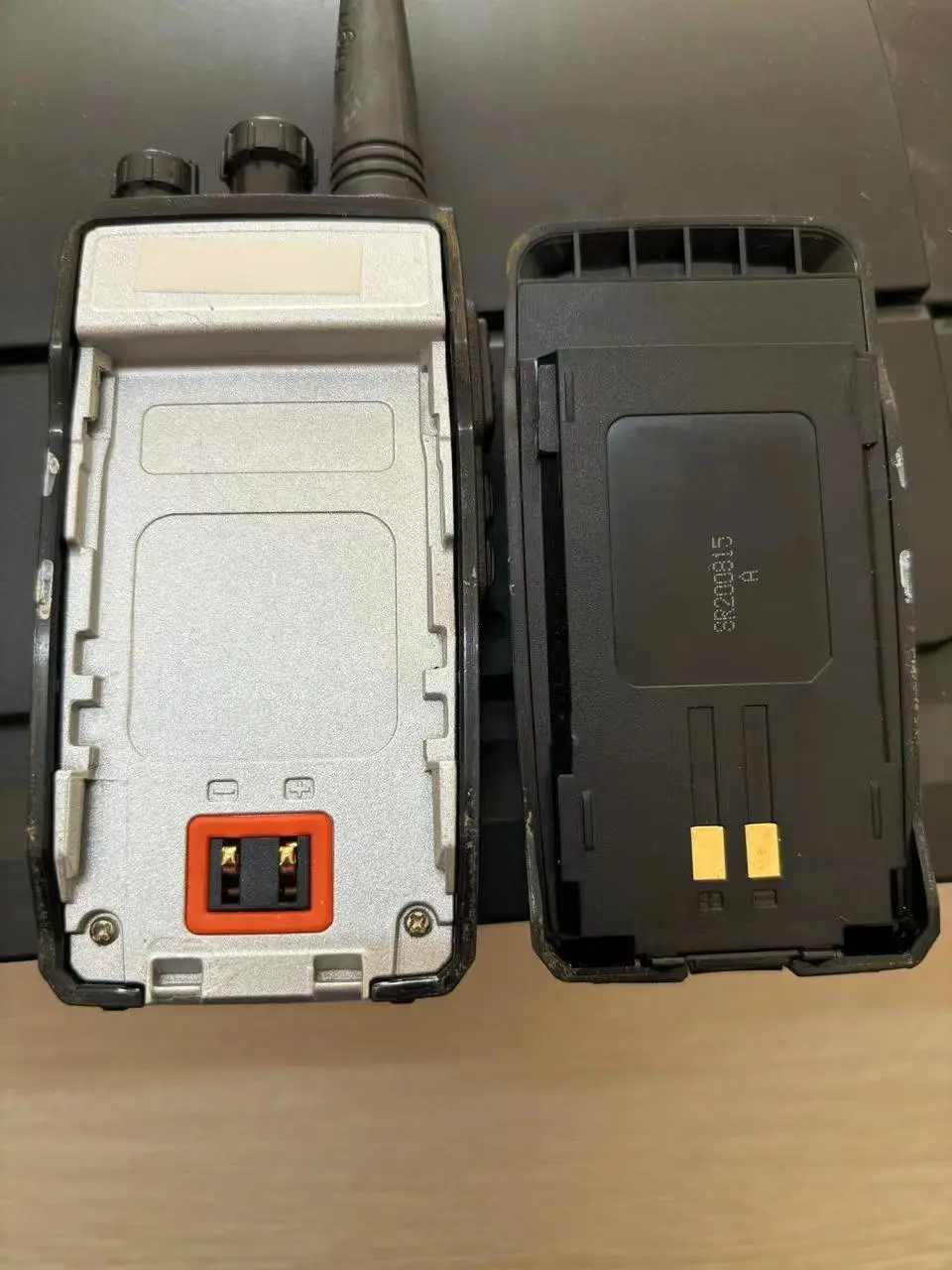

7.7把电池(11)装在主机上，电池由下向上推，听到《咔》的声音电池安装成功了，装电源的时候注意看清楚芯片的位置，不要胡乱安装。

8.电池使用注意事项

电池***使用时，需经过充放电三次循环，电池组没电时应及时充电，将电池组插入充电器接通电源即可充电，充电时，充电器红灯亮，若充电器绿灯常亮，则电池组电量已满。电池组充电最长不超过10个小时。 当电池电量低时自动报警，此时应使用原厂专用充电器在地面充电。

9.使用环境

9.1工作环境条件：

9.1.1环境温度：0°C~40°C

9.1.2平均相对湿度：≤95%（+25°C）

9.1.3大气压力：80~106KPa

9.1.4在具有煤尘和甲烷的爆炸性环境，但无破坏绝缘的环境中。

9.2贮存环境条件：

9.2.1温度：-5°C~45°C;

9.2.2平均相对湿度：≤90%（+25°C）；

9.2.3贮存期为一年。

9.3运输环境条件：包装好的手持机可以用水运、陆运、空运等工具正常运输，但应避免雨雪直接淋袭。

10.成套组成

   手持机成套组成如下：

     a KTL110-S2漏泄通信手持机。

     b 本安电池组。

     c 天线。

     d使用说明书

     e充电器及电源适配器。

11.故障分析与排除

   如果手持机出现故障不能正常使用，应首先检查其电池是否正常，在检查天线及外壳是否正常，确认是手持机内部电路有故障时，请寄回厂家修理。非专业人员不能修理，以免影响产品本安性能。常见故障原因及排除方法见表1.

表1 常见故障原因及排除方法

 12.售后服务及相关事宜

我公司对售出的产品质保一年，手机电池为半年，天线为三个月，赠送配件无三包期，在质保期内产品由于质量问题我公司负责免费维修。我公司对售出的产品实行终身维修并提供备品备件，由于人为损坏的产品问题不在我公司的保修范围内。

附：手持机电池正确使用方法

1. 电池插入充电座进行充电时电池的卡槽一定要与充电座的导轨对准，使其牢固不松动。

2. 充电座接通电源时指示灯亮一下，插上电池后红灯亮，正常充电3-4小时，充满电后绿灯亮。

3. 当手持机提示地点高警时，应及时充满电，不要搁置1、2天后再充电。

4. 若手持机长期不使用，应将电池取下，充满电。为保护电池的正常使用寿命，请于一周充一次电。

5. 若不正常使用、保养电池而造成的电池损坏公司不负责三包。
