一、用途与适合范围

产电断路器MCCB（ABE)系列塑料外壳式断路器（以下简称断路器），是LS产电公司采用设计、制造技术 研制、的断路器之一，按照期额定极限短路分断能力（LCU)的高低，分为ABE型（经济型）、ABS型（型）。适用于交流50Hz、额定绝缘电压690V及以下、额定工作电压415V的电路中作线路不转换和电动机不起动之用。断路有过载、短路和欠电压保护功能，能保护线路及电源设备不受损坏。

二、正常工作

1、海拔高弃2000m及以下；

2、周围介质温度不高于40℃(对船用产品+45℃）和不低于-5℃；

3、能耐受空气的影响；

4、能耐受盐雾、油雾的影响

5、能耐受毒菌的影响

6、倾斜度为5°

7、的受到船舶的正常震动时能可靠工作；

8、在***的中、且介质无足以腐蚀金属和绝缘的气体与导电尘埃的地方；

9、在没有雨雪侵袭的地方。

断路器工作原理：

断路器一般由触头、灭弧、操作机构、脱扣器、外壳等构成。

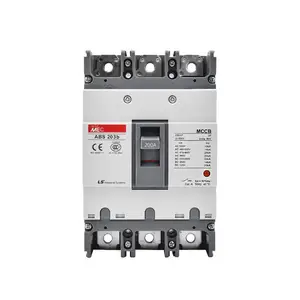

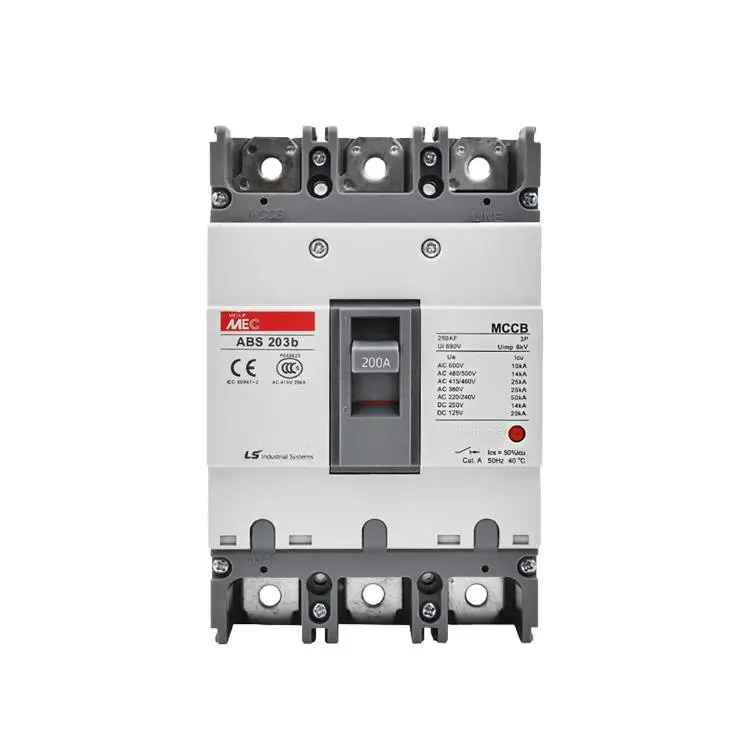

当短路时，大电流（一般10至12倍）产生的磁场克服反力弹簧， 脱扣器拉动操作机构，开关瞬时跳闸。当过载时，电流变大，量加剧，双金属片变形到一定程度推动机构（电流越大，时间越短）。ABS32b产电断路器

现在有电子型的，使用互感器采集各相电流大小，与设定值比较，当电流异常时微处理器发出，使电子脱扣器带动操作机构。

断路器的作用是切断和接通负荷电路，以及切断故障电路，防止事故扩大，***运行。而高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续不熄灭。故灭弧是高压断路器必须解决的问题。

吹弧熄弧的原理主要是冷却电弧减弱热游离，另一方面通过吹弧拉长电弧加强带电粒子的复合和扩散，同时把弧隙中的带电粒子吹散，迅速恢复介质的绝缘强度。
