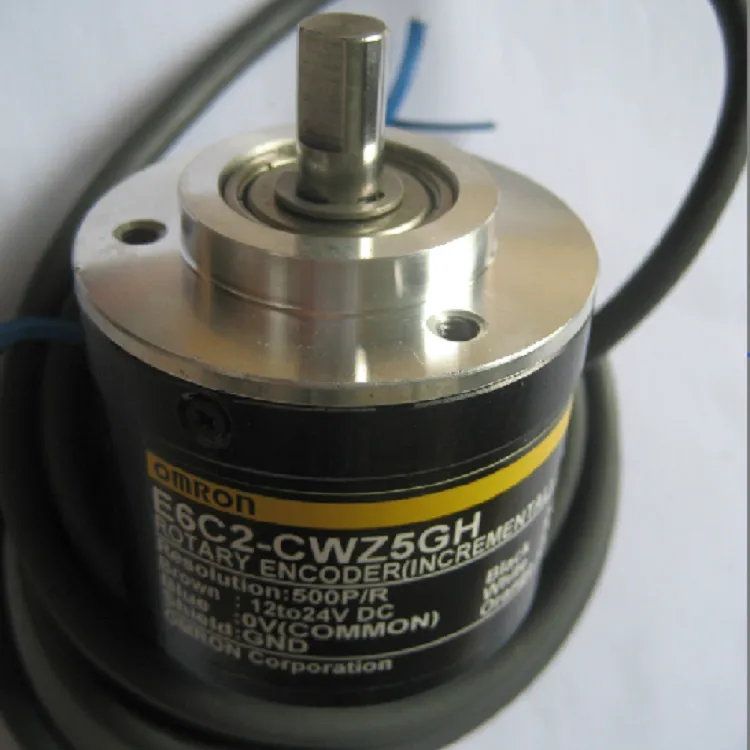

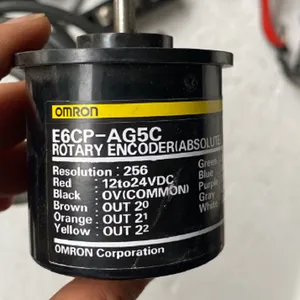

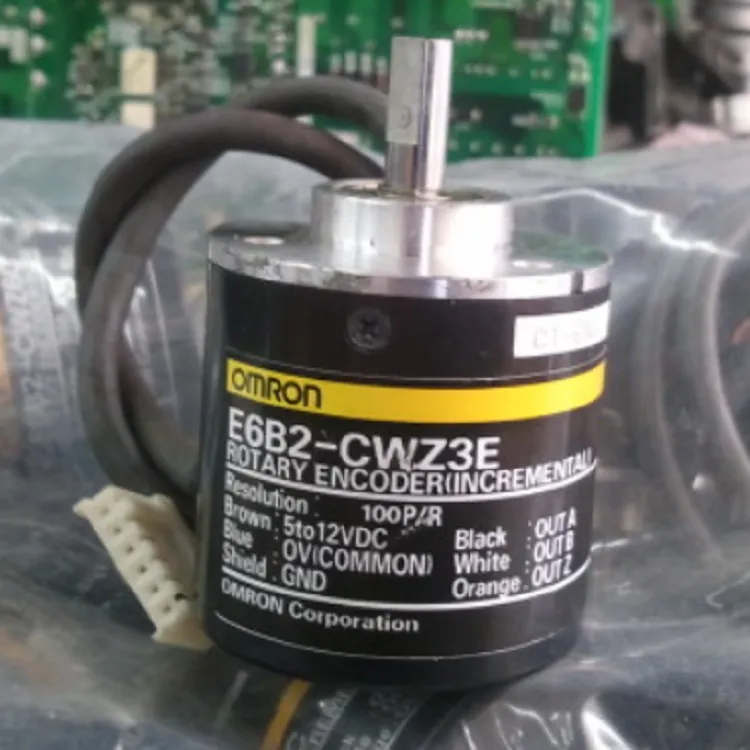

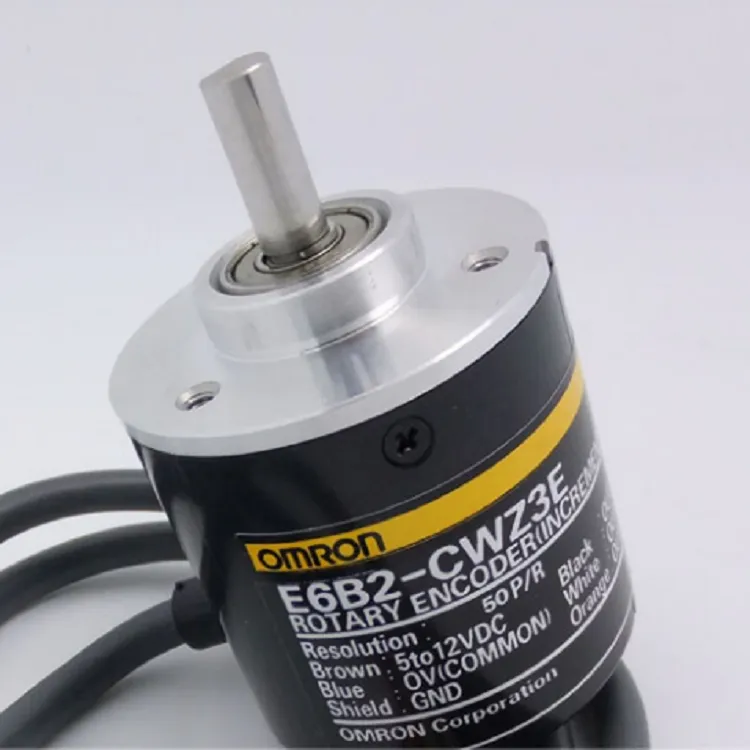

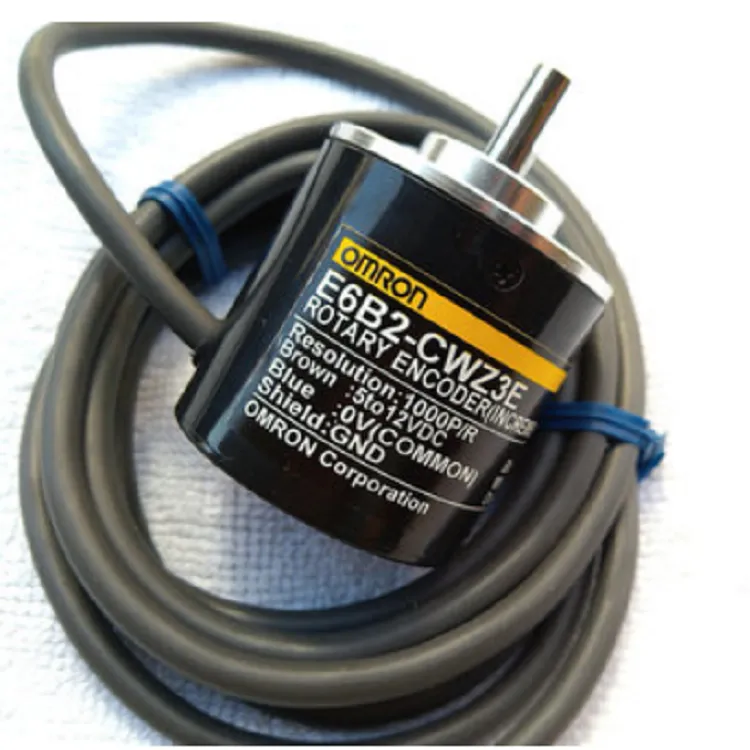

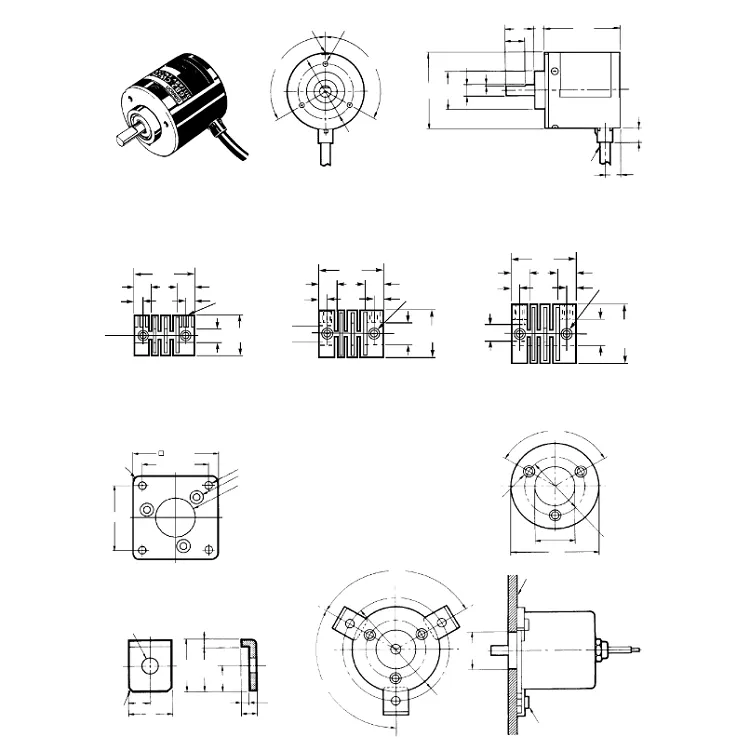

E6C2-CWZ5G CWZ5GH 1000P 200 300 3600 600 500 100欧姆龙编码器

1、外型尺寸：Ф50×38；

2、轴径：Ф8M;

3、脉冲数：100P/R-3600P/R

4、电压：5-12V或12-24V

5、输出形式：互补输出、电压输出、线性驱动器输出；

6、允许转速：5000r/M

7、保护等级：IP65 （采用密封轴承提高防油性）

日本欧姆龙OMRON旋转编码器产品应用于国内外各大、中、小型企业的印刷机械、鞋机

陶瓷机械、玻璃机械、喷码器、注塑机械、电梯、数控机床、电脑绣花机、绣花机、纺织机械、包装机械、

纸箱机械、注油机、自动化设备、切割机械、针织机械大型机械领域

1.根据轴的旋转变位量进行输出

通过联合器与轴结合，能直接检测旋转位移量。;

2.启动时无需原点复位。（仅型）

型的情况下，将旋转角度作为数值进行并列输出。

3.可对旋转方向进行检测。

增量型中可通过A相和B相的输出时间，型中可通过代码的增减来掌握旋转方向。

4.请根据丰富的分辨率和输出型号，选择最合适的传感器。 根据要求精度和成本、连接电路等，选择适合的传感器。

正确使用方法

1、旋转式编码器是由紧密部件构成的，因此使用时要非常小心，不能跌落，以免损伤功能。

2、使用时请不要让水和油滴落在主体上。

3、连线时要在电源切断的状态下进行。电源ON时，输出线如接触电源，会引起输出回路破损。

4、固定本体、进行导线连线时，请注意导线的拉伸力度不要超过29.4N。

5、请勿往上施加过大的载荷，以免引起产品破损。用链条、传送带及齿轮连接时，先通过其他轴承，再用联轴器与编码器结合。

 6、如果安装误差大（偏心、偏角），就会有过大的负载加在轴上，从而造成损坏或者缩短其使用年限。

7、当联轴器插入轴时，请不要用锤子敲击等增加撞击力。

8、安装、拆卸编码器时，请勿进行不必要的弯曲、压缩和拉伸。

编码器（encoder）是dao将信号（如比特流）或内数据进行编容制、转换为可用以通讯、传输和存储的信号形式的设备。编码器把角位移或直线位移转换成电信号，前者称为码盘，后者称为码尺。按照读出方式编码器可以分为接触式和非接触式两种；按照工作原理编码器可分为增量式和式两类。增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。式编码器的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。

欧姆龙（OMRON）编码器是用来测量转速的装置，光电式旋转编码器通过光电转换，可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出（REP）。它分为单路输出和双路输出两种。技术参数主要有每转脉冲数（几十个到几千个都有），和供电电压等。单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组A/B相位差90度的脉冲，通过这两组脉冲不仅可以测量转速，还可以判断旋转的方向。

光电编码器的测量精度取决于它所能分辨的小角度，而这与码盘圆周的条纹数有关，即分辨角α＝360°/狭缝数。如条纹数为1024，则分辨角α＝360°/1024＝0.352°。光电编码器的输出信号A、和B、为差动信号。差动信号大大提高了传输的抗干扰能力。在数控系统中，常对上述信号进行倍频处理，以进一步提高分辨力。例如，配置2000脉冲／r光电编码器的伺服电动机直接驱动8mm螺距的滚珠丝杠，经数控系统4倍频处理后，相当于8000脉冲／r的角度分辨力，对应工作台的直线分辨力由倍频前的0.004mm提高到0.001mrn。光电式编码器的优点是没有接触磨损，码盘寿命长，允许转速高，而且外圈每片宽度可做得很小，因而精度高。缺点是结构复杂，价格相对要高，光源寿命偏短。
