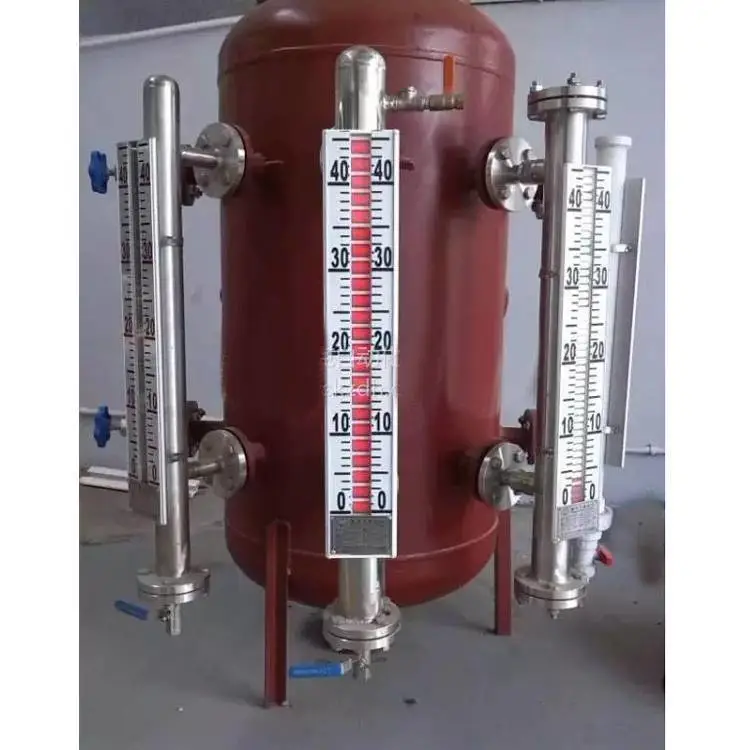

UHZ-58/F316L防腐磁翻板液位计

说明

蒸汽夹套型磁翻板液位计属多功能融合为一体仪表。可以称之为防冻型磁翻板液位计,伴热型磁翻板液位计等,它将液位变化传递给现场指示器指示出液位的实际高度。并配有液位报警器和液位远传装置。液位报警器可实现液位上下极限值控制、限位报警和事故联锁。液体远传装置可将液位变化线性地转换成直流4~20mADC的电流信号，实现远距离的液位指示、控制记录。液位计具有隔爆、本质安全防护性能。整机由***材料制成。因此具有***功能。
按此工部HG/T2742标准命名型号为UHZ系列、HG/T21584标准命名型号为UZ系列。

蒸汽夹套型磁翻板液位计的特点

结构简单安装方便
检测功能***
测量范围大
指示新颖读数直观
***防爆

蒸汽夹套型磁翻板液位计的技术参数

UHZ-58/F316L防腐磁翻板液位计

基本型
测量范围：H=0~6000mm内由用户任意选择
指示精度：±10mm

介质密度：≥0.45g/cm3
介质粘度：<1ST（10-4m2/s）
连接法兰：（1）PN2.5，4.0MPa时，法兰为JB/T82.2-94，DN25 PN4.0可动凸面法兰。
（2）PN6.3，10.0，16.0MPa时法兰为JB/T82.2-94，DN25固定法兰。
（3）PVC材质法兰JB/T82.1-94，PN1.0MPa，DN32。其它法兰标准（如HGJ，GB，ANSI等标准）请设计部门和用户注明。
液位报警器
输出形式：常开常闭开关信号
工作寿命：>105次
供电电源：24VDC 220VAC
触点容量：220VAC 2A
报警精度：±5mm
环境温度：-40~±60℃

出线口接头：内螺纹M20×1.5
防爆标志：隔爆型dⅡBT4
本安型ibⅡBT4

本安型敷设电缆的电感、电容量不超过4.2mH、0.13υF
本安型配用安全栅

液位远传装置
远传量程：0~6000mm（任意***）
精度：±10mm
回差：±10mm
输出信号：4~20mADC
额定负载电阻：250η
供电电源：24VDC
环境温度：-40~+60℃
出线口接头：内螺纹M20×1.5
防爆标志：隔爆型dⅡBT4
本安型ibⅡBT4
结构原理

液位报警器由磁性浮子材料通过无触点报警开关，转换成继电器触点输出，并按液位的给定值动作，从而达到液位控制的目的。报警开关装在液位所需控制位置，转换器安装在控制室内。
液位远传装置由磁性材料将液位的变化线性地转换成4~20mA的电流信号，传给二次仪表实现液位的远传、测量、控制和记录。

液位计由基本型现场指示，液位报警器和液位远传装置三部分组成。
