热过载继电器和中间继电器也是天水213电器的一个重要成员，热过载继电器和接触器配合，对电动机进行保护。

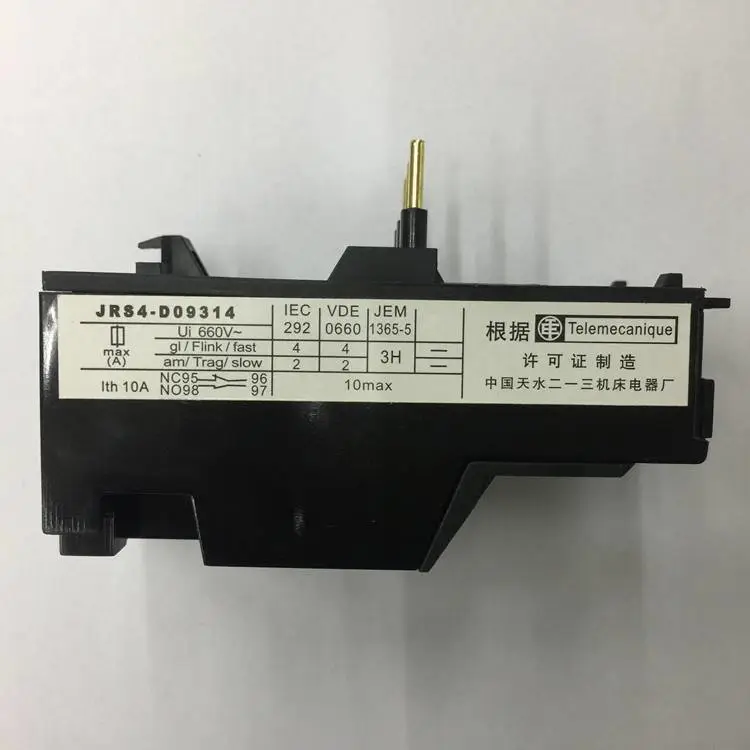

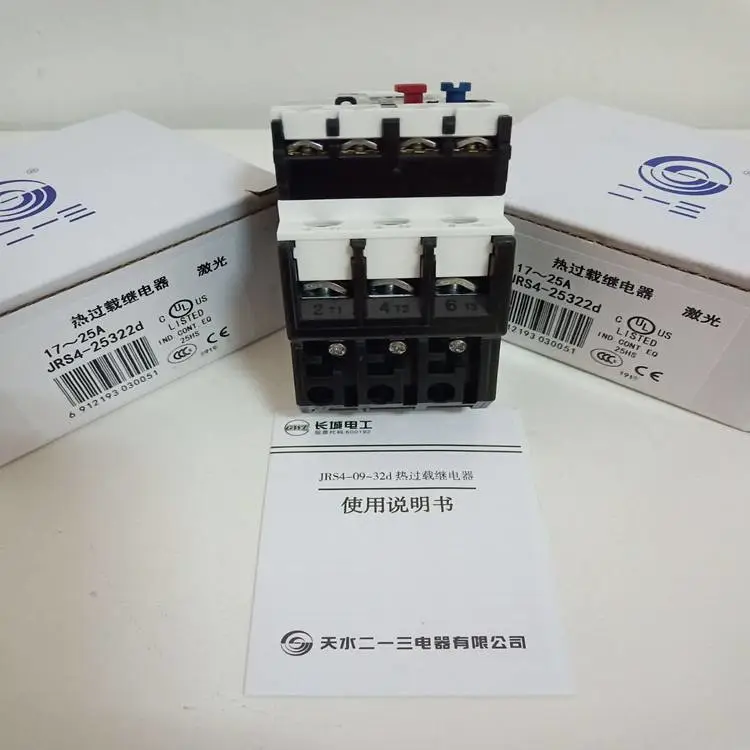

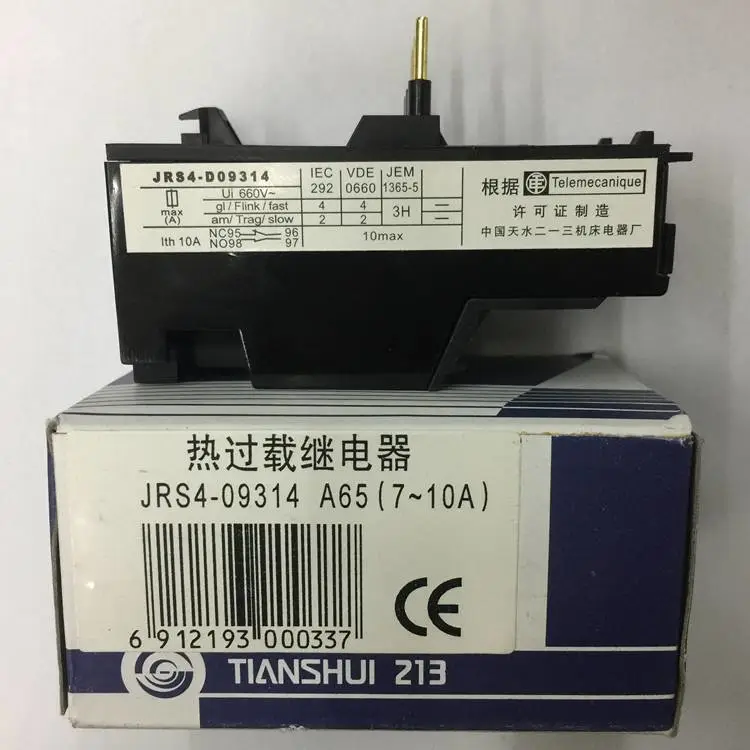

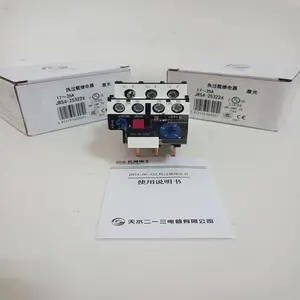

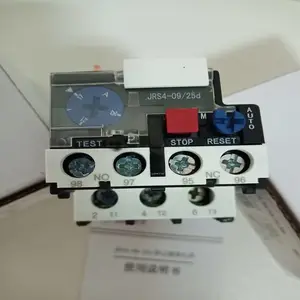

JRS4系列热继电器。

JRS4-d、dR系列热过载继电器主要用于交流50Hz（或60Hz），额定绝缘电压690V，额定工作电压至660V，额定工作电流0.1A至140A的电路中，作交流电动机的过载和断相保护之用。

产品特点：

双金属片式；

三相保护；

有整定电流调节装置；

有周围空气温度补偿；

有断相保护；

脱扣等级为“10”级；

具有自动和手动复位按钮；

具有脱扣指示；

辅助触头为电气上分开的一常开和一常闭触头；

有常闭触头断开钮；

有机构检测按钮。

动作机构为跳跃式机构，动作点一，动作灵敏、可靠；

既可以与GSC1系列交流接触器插接组合安装，又可以配独立安装座后用35mm卡规或螺钉安装。

热过载继电器约占电机故障的44%，因此热过载继电器得到了广泛应用，非常可靠而且使用成本相对较低。

为了延长电机寿命，选择合适的热保护非常重要，这样可以防止电机运行时异常发热，同时确保在机器或厂房设备运转时有

大的连续性，避免任何不必要的停机。

了解实际运行条件是非常重要的：

环境温度运行温度标准工作类别

以决定电机的运行值( 功率、电流)，同时能选择***热保护。

这些运行值由电机制造商给出。

不同类型的电机保护设备是有所差异的：

热过载继电器或热磁电动机断路器

热敏电阻或保护继电器电子式多功能型保护继电器

热过载继电器保护：

常用的热过载继电器可以在两方面保护电机：

通过监测每相电流保护过载

通过差动装置保护缺相

然而，热过载继电器也有不足之处，它对电动机的发热状态未能给出 的反映。

实际上，热过载继电器的工作原理是基于通过电机的电流产生热量，会引起双金属片的弯曲。由于电机和热过载继电器的发热

惯性是不同的，在某些情况下，即使在电机温度仍然很高的情况下，热过载继电器也可能在过载脱扣情况下重新起动电机。

PTC 热过载继电器保护：

通过嵌入在电动机绕组内的PTC 热敏电阻探头和热敏电阻保护继电器 (LT3-S)，可以更好地监测电机内部温度。

D 型 3 极热过载继电器设计用于保护交流电路和电动机，避免电动机过载、缺相、起动时间过长和堵转时间过长。
