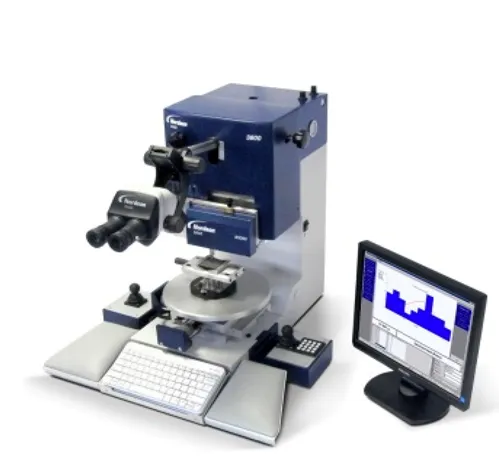

Dage3800键合强度测试仪是一个专门针对系统配置受到限制或者要求专一性而非多功能的应用环境而配置的新型平台。Dage3800键合强度测试仪在性能准确性和可重复性方面不打一丝折扣。Dage3800键合强度测试仪是针对更为传统型键合强度测试应用领域而配置的平台。

兼容性

Dage3800键合强度测试仪采用的是诺信DAGE 4000键合强度测试机的底座、夹具、校准支架、砝码和测试刀具。本数据在适用情况下与4000、高性能4000 Optima和4000 Plus焊接强度测试机相关联。

***的电子和软件控制

• Dage3800键合强度测试仪经由单独电脑控制，软件兼容Windows 7, 2000, ME, NT和98。我们的标准是Windows 7。它通过局域网或者连接中央数据库的网络对ODBC数据库进行支持。

• 直观且使用当地语言进行操作的界面使测试设置和编辑测试参数变得方便快捷。三级可配置密码管控（操作员、主管和工程师）***数据和测试参数的完整性得以维护。

数据分析

• 机载统计结果分析包按照等级、平均负载、标准差和CPK分布曲线显示测试结果。

• 测试结果的RS232输出包含了固定区域选项。

• 可查询CSV测试结果文件。

• 可以复制结果至粘贴板，然后直接粘贴到Microsoft ExcelTM上。

3800范围
每一个Dage3800键合强度测试仪系统在出厂时即配有显微镜、电脑、鼠标、键盘和显示器，并有以下两种配置：

规格：

经英国国家认证机构（UKAS）测试和资格认证，模块的准确性和可重复性可达0.01%以内（100ppm）

标准：

特征及优势：

• 配置完善，开箱即用

• 快速识别智能测试模块，便于实现各应用的快速转换

• 人体工学钩针设计，便于快速更换钩针—无需手工工具

• 自动钩功能，实现自动可重复钩线定位

• 焊料球剪切力Z轴复位精度+/-1微米

• 每个测试模块可有多达4种测试量程，可通过软件进行选择

• 使用符合***的砝码对测试模块进行自动校准和线性检测

• 包含独立台式电脑、Win7、键盘、鼠标和17英寸的显示器

• 包含诺信DAGE显微镜套装，10X目镜和0.67物镜

应用：

• 金属引线拉力达100克

• 重拉力达1千克

• 焊料球/凸点剪切力达250克

• 焊球剪切力和小晶片剪切力达5千克

• 晶片剪切力达100千克

专业的焊接强度测试

诺信Dage3800键合强度测试仪是一个专门针对系统配置受到限制或者要求专一性而非多用途功能的应用环境而配置的新型平台。如您所愿，诺信 DAGE在性能准确性和可重复性方面不打一丝折扣。

Dage3800键合强度测试仪系统是针对更为传统型焊接强度测试应用领域而配置的平台。

描述：

（1）推球测试的实际应用

（2）拉线测试的实际应用

（3）拔球测试的实际应用

（4）芯片推力测试的实际应用
