Ultramid B3WG5

聚酰胺6

25% 玻璃纤维增强材料

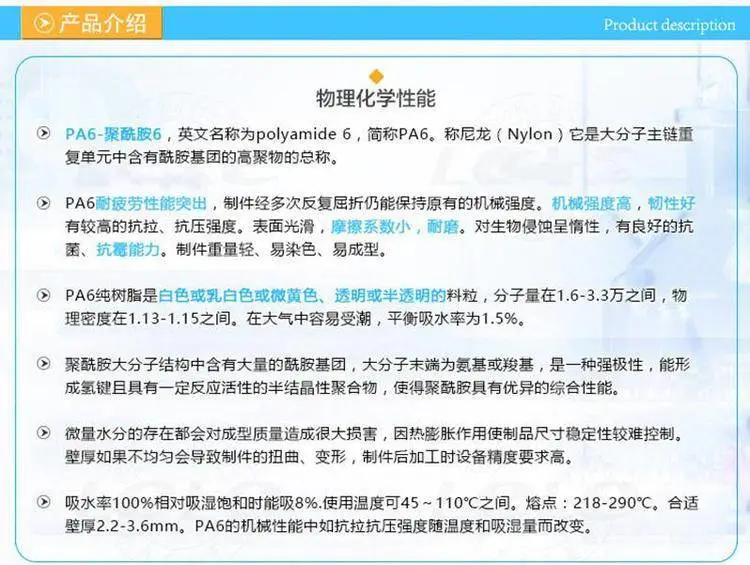

产品说明:

Ultramid B3WG5 是一种 聚酰胺6（尼龙6） 以 25% 玻璃纤维增强材料填充的 产品。 它 可以通过 注射成型 进行处理，且可以在 北美洲、欧洲或亚太地区中获得。 典型应用： 汽车行业.

特性包括：

• 阻燃/额定火焰

• 符合 REACH 标准

• 通过 ROHS 认证

• 耐化学品

• 耐热

PA6 用途：

1、电子电器：连接器、卷线轴、计时器、护盖断路器、开关壳座、插座、接头、垫圈等；

2、汽车：散热风扇、门把、油箱盖、进气隔栅、水箱护盖、灯座、滤油器、变速杆等；

3、工业零件：椅座、自行车输框、溜冰鞋底座、纺织梭、踏板、滑轮、电动工具等；

4、其他：电动工具、护罩、风叶、齿轮、机床附件、运动器材、玩具制品、扎带等。

PA6 注塑模工艺:

干燥处理：由于 PA6 很容易吸收水分，因此加工前的干燥特别要注意。如果材料是用防水材料包装供应的，则 容器应保持密闭。如果湿度大于 0.2%，建议在 80C 以上的热空气中干燥 16 小时。如果材料已经在空气中暴露 超过 8 小时，建议进行 105C，8 小时以上的真空烘干。

熔化温度：230~280C，对于增强品种为 250~280C。

模具温度：80~90C。模具温度很***地影响结晶度，而结晶度又影响着塑件的机械特性。 对于结构部件来说结晶度很重要，因此建议模具温度为 80~90C。对于薄壁的，流程较长的塑件 也建议施用较高的模具温度。增大模具温度可以提高塑件的强度和刚度，但却降低了韧性。如果壁厚大于 3mm，建议使用 20~40C 的低温模具。对于玻璃增强材料模具温度应大于 80C。 注射压力：一般在 750~1250bar 之间（取决于材料和产品设计）。 注射速度：高速（对增强型材料要稍微降低）。

流道和浇口:由于 PA6 的凝固时间很短，因此浇口的位置非常重要。浇口孔径不要小于 0.5*t（这里 t 为塑件厚度）。如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。如果用潜入式浇口，浇口的***小直径应当是 0.75mm。
