计算方法

量高法、量角法、圆环法、椭圆法、拟合法、自动法

测量范围

0°～180°

测量精度

±0.1°（可校准）

测量分辨率

0.001°

表面/界面
张力测量

测量方法

悬滴法

计算方法

手动法、自动法

测量范围

0.01～1000mN/m

测量精度

±0.1%

测量分辨率

0.001mN/m

表面能估算

Fowkes、扩展Fowkes、Owens-Wendt、van OSS、Wu调和平均法、状态方程法

润湿性分析

粘附功、铺展系数、粘附张力

光学成
像系统

工业相机

300万像素，帧率36fps

工业镜头

0.7～4.5×连续变倍

调焦方式

手动调焦，软件检测清晰度

背光源

LED冷光源，亮度连续可调

加液系统

加液方式

自动式

最小加液量

0.1μl/滴

加液精度

±0.05μl

倾斜
样品台

台面尺寸

X70×Y78mm

移动行程

X50×Y50×Z50mm

移动方式

手动式

倾斜范围

0°～±360°

倾斜精度

±0.1°

倾斜方式

手动局部式

仪器尺寸

约W745×D280×H560mm

仪器重量

约38kg

使用电源

1∮ AC220V 50HZ

主机架

AL6061铝合金数控加工而成，表面烤漆处理

支撑脚

全碳钢材质，表面镀锌处理，可万向和垂直升降调节

工业相机

USB2.0接口，1/2″CCD传感器，分辨率2048×1536，帧率36帧/秒

工业镜头

对焦距离95mm；0.7×时视场13.71～18.28mm；4.5×时视场2.13～2.84mm

背光源

LED冷光源技术，60个密集光源点，亮度连续可调，12V安全电压

调焦模块

螺纹副控制调焦，调焦范围±12.5mm；螺杆控制水平和俯仰调整，调整范围±2°

加液模块

软件+单片机控制，双步进电机驱动加液、抽液和进样器升降

倾斜模块

蜗轮蜗杆控制样品台局部倾斜，转速比1:60

样品台

三维移动采用螺纹丝杆控制，加垫高块后台面尺寸为X110×Y100mm

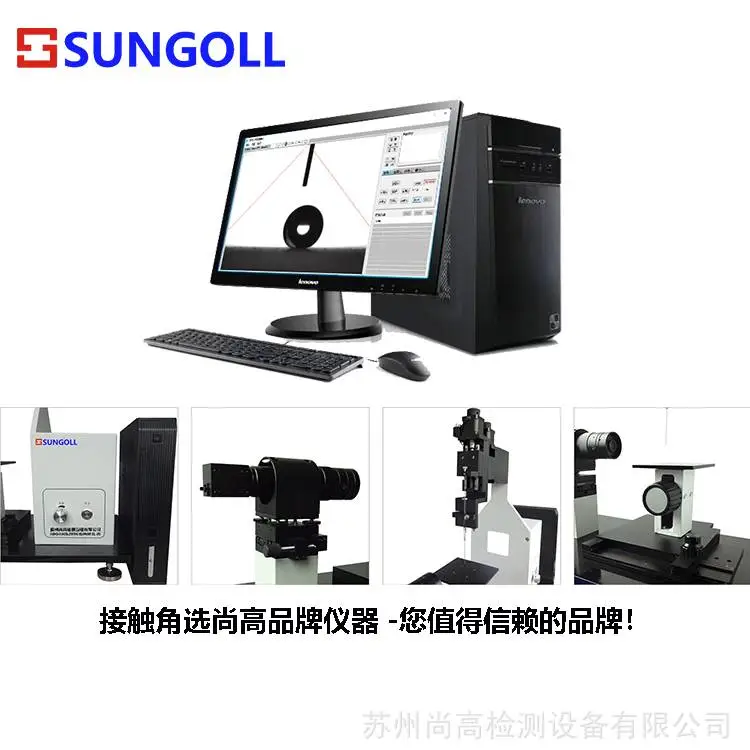

测量软件

CAM 8.2 表面分析测量系统
