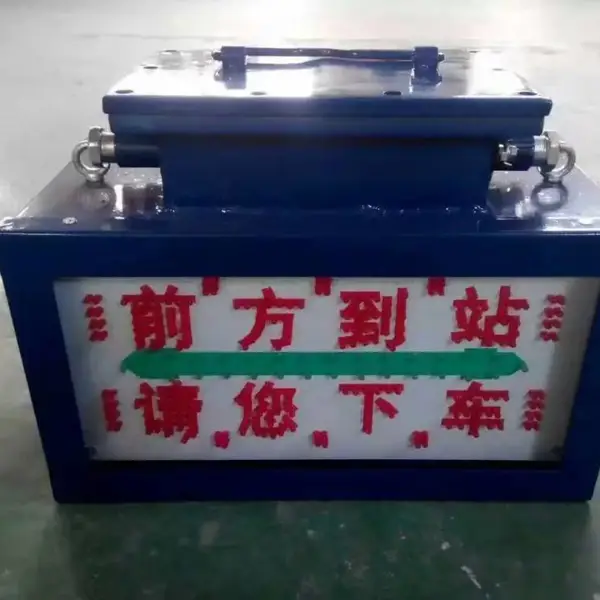

PH12矿用本安型显示屏

1 概述

1.1  PH12矿用本安型显示屏（以下简称显示屏）主要用于煤矿井下含有爆炸性气体的场所,为运输巷道入口、出口或三叉口处打点和声光报警。

1.2 型号的组成及代表意义

2  产品分类及型号命名

2.1 防爆类型：矿用本质安全型；

2.2 防爆标志：ExibⅠMb

2.3  型号及规格

   P     H       12

                                  额定工作电压:12V.DC

                                  本质安全型

                                  指示屏

2.4  外形尺寸及重量

2.4.1  外形尺寸：1025mm×225mm×72mm；

2.4.2  重量：20kg；

2.4.3  材质：Q235-A；

2.5 使用环境条件：

显示屏在下列条件下应能正常工作:

a)  温度：-5℃～+40℃；

    b)  湿度：不大于95%；

    c)  大气压力：86～106ｋPa；

    d)  环境噪声一般不大于75dB（A）

e)  有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

3  结构特征与工作原理

3.1  本显示屏为本质安全型，腔中装有字幕和扬声器，电路采用了模块化设计，高速处理器，性能稳定可靠，数字功放，音质好无噪声。整体布局合理、体积小、重量轻。

3.2  该显示屏有三种状态，一是待机状态；二是打点状态；三是报警状态。待机时显示日期和时间，打点时扬声器发出电笛声。报警时显示警示字幕，扬声器发出如：“正在行车不准行人”等语言告警。

4 技术特征

4.1电声性能

4.1.1音响方式:语音警示语，

4.1.2 音响响度:在环境噪声中一般不大于75dB（A）下,信号声级强度不小于85dB（A）。

4.2 技术参数

4.2.1 额定工作电压:12V.DC；

4.2.2 工作电流: ≤400mA；

4.3 光信号

a)  非报警状态：显示日期及时间。

b)  报警状态：根据客户要求显示报警字幕，可为静态也可滚动。

c)  光信号能见度: 光信号强度在黑暗中20m处可见.

4.4 控制信号:

4.4.1  打点工作方式：在设置时选择打点模式。由外部连接的防爆按钮触发。按钮接通一次为“打一点”，按钮连续接通两次为“打两点”。功能如下：

a） 待机状态： 显示日期及时间。

b) 打点状态：“打一点”，扬声器发出电笛声。

c) 报警状态：“打两”点或“两点”以上（间隔时间不超过３秒）显示警示字幕，扬声器发出如：“正在行车不准行人”等语言报警，报警状态结束装置立即恢复待机状态。报警状态期间打“一点”装置也立即恢复待机状态。

4.4.2 触点工作方式：在设置时选择通断模式。由继电器触点触发。

a) 触点开路： 显示日期及时间。

b) 触点闭合： 显示警示字幕，扬声器发出如：“正在行车不准行人”等语言报警，直至触点断开。

4.4.3 报警状态延时调整：设置时由客户自行选择，报警状态持续时间１～59分钟可调。

4.4.4 语音设置：出厂时，语音录制(根据用户定)。

4.4.5 时间校准：时间已校准。

4.4.6本安参数：Ui: DC24.3V 、Ii：1A 、Li:33μH 、Ci：2μF。
