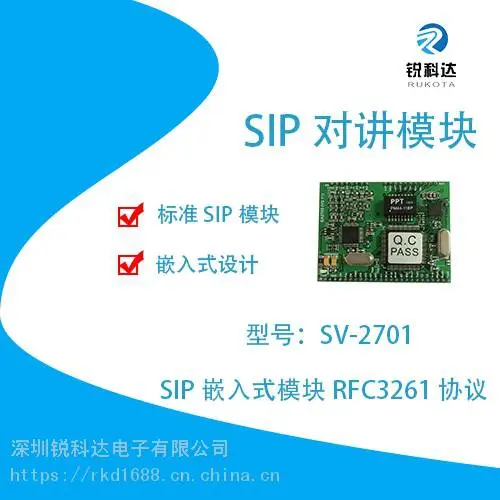

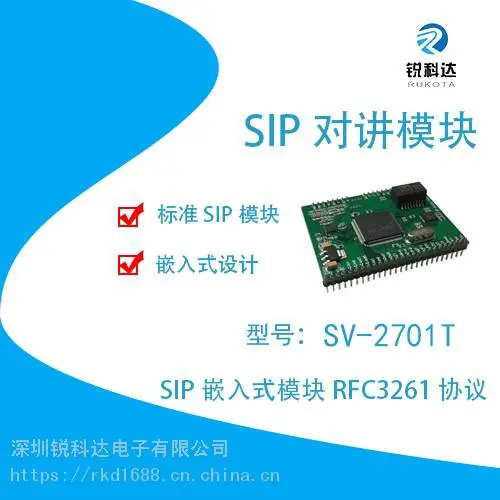

煤矿通信对讲SV-2700系列SIP语音模块

SV-2700一款高性能的10/100M网络音频模块，采用ARM+DSP构架，能接收网络音频数据流，转换成音频模拟信号输出。亦能采样本地的mic输入或line in输入，发送到网络上，供其他网络音频模块接收播放。提供语音级的双向音频数据传输，便于构建网络语音对讲系统。SV-2700模块还提供若干GPIO输入输出，透明串口、SD卡接口，用以扩展其它应用。

与我公司的SV-2200模块不同，SV-2700支持sip对讲功能，可以直接应用于sip对讲系统中。

2.模块结构

SV-2700使用了ARM和DSP双处理器构架， ARM处理器负责数据的传输，用户命令的解析执行以及功放接口的控制，DSP负责语音数据的编码解码和输出。通过网络变压器，SV-2700可直接接入以太网。

3.特点

电源：DC5V

处理器：STM32F407VGT6

音频DSP：VS1003B

PHY：RTL8201F

10/100M Base 以太网接口

Mic输入，典型幅值50mVpp，信噪比68dB

LineIn输入，典型幅值2200mVpp，信噪比86dB

Line Out输出，负载10KΩ，典型1.5Vpp，谐波失真0.1%

播放模式，48KHz采样，192Kbps音频流

录播模式，48KHz采样频率，ADPCM编码

对讲模式，双向8KHz采样，PCM编码

sip电话模式，双向8KHz采样，G.711/u编码

用户串行接口，波特率4800～115.2Kbps

虚拟串口，波特率2400～115.2Kbps，7，8数据位，1，2停止位，None，Even，Odd，Space，Mark校验

4、引脚说明

引脚定义

引脚编号	引脚名称	类型	说明
P1.1	VDD	P	模块电源输入 DC5V
P1.2	VDD	P	模块电源输入 DC5V
P1.3	GND	P	模块电源地线
P1.4	GND	P	模块电源地线
P1.5	SCK	I/O	SD卡时钟输入（当前保留）
P1.6	FSS	I/O	（当前保留）
P1.7	D0	I/O	SD卡数据输入输出（当前保留）
P1.8	CMD	O	SD卡命令（当前保留）
P1.9	IO1、IO2、IO3、IO4	I/O	GPIO通用输入输出
P1.10	IO1、IO2、IO3、IO4	I/O	GPIO通用输入输出
P1.11	IO1、IO2、IO3、IO4	I/O	GPIO通用输入输出
P1.12	IO1、IO2、IO3、IO4	I/O	GPIO通用输入输出
P1.13	C1	I/O	对讲或录播控制输入
P1.14	M-ST	O	音频输入工作指示。当录播或对讲启动时，此引脚变高。
P1.15	P-ST	O	音频输出工作指示。当播放或对讲启动时，此引脚变高。
P1.16	N-ST	O	当音频模块播放报警声音时，此引脚变高。
P1.17	ST	O	状态引脚，通常接LED状态指示灯不同的工作状态，该引脚闪烁的频率不同
P1.18	RTS1	O	串口1流控，连接RS485控制脚
P1.19	RXD1	I	串口1接收
P1.20	TXD1	O	串口1发送
P1.21	C2	I/O	对讲或录播控制输入
P1.22	C3	I/O	对讲或录播控制输入
P1.23	C4	I/O	对讲或录播控制输入
P1.24	RTS0	O	串口0流控，连接RS485控制脚
P1.25	TXD0	O	串口0发送
P1.26	RXD0	I	串口0接收
P2.1	MK+	A	麦克风接收+
P2.2	MK-	A	麦克风接收-
P2.3	LINE	A	线路输入
P2.4	AGND	P	线路输入地线
P2.5	LEFT	A	线路输出左声道
P2.6	AGND	P	线路输入地线
P2.7	RIGHT	A	线路输出右声道
P2.8	AGND	P	线路输入地线
P3.1	3V3	P	电源输出，提供100mA电流
P3.2	GND	P	电源输出地
P3.3	NET_LED0	O	网络连接指示灯，直接连接到3.3V
P3.4	NET_LED1	O	网络数据指示灯，直接连接到3.3V
P3.4	NET_TX+	N	网络发送+，自适应
P3.5	NET_TX-	N	网络发送-，自适应
P3.6	NET_RX+	N	网络接收+，自适应
P3.7	NET_RX-	N	网络接收-，自适应
P3.8	NC	N	保留
P3.9	NC	N	保留
P3.10	BAT	P	电池输入，DC3V。当不适用内部时钟时悬空

P————电源

AI————模拟输入（在这里是音频输入）

AO————模拟输出（在这里是音频输出）

I————数字输入端口，TTL电平，耐压5V

O————数字输出端口，TTL电平

I/O————数字输入输出端口，TTL电平

N————网络端口

5、电气性能

使用环境

	最小	典型		单位
输入电压	4.2	5	5.5	V
消耗电流	100	120	150	mA
使用温度	0		55	℃
存储温度	-40		120	℃

模块端口特性

端口类型为I，O的接口特性（测试条件：负载8mA，电源2.7~3.6V）

	最小值	典型值	值	单位
输出高电平	VDD-0.4			V
输出低电平	-		0.4	V
输入高电平	2.0	3.3	5.5	V
输入低电平	VSS-0.3		0.8	V
灌电流		-20		mA
拉电流		20		mA

说明：如无特指，对所有的IO端口有效
串口特性

	控制串口	虚拟串口	SPI接口
波特率	115200bps	4800～115200bps	12MHz
数据位	8bits	7，8bits
停止位	1bits	1，2bits
校验方式	None	None, Odd, Even, Space, Mark
流控	RTS	RTS

模块音频特性

参数	最小值	典型值	值	单位
总谐波失真		0.1	0.3	%
动态范围		>90		dB
信噪比		83		dB
Lineout输出峰峰值		1.5		Vpp
Lineout输出内阻		510		Ω
Mic输入放大增益		26		dB
Mic输入幅值		50	140	mVpp
Mic输入谐波失真		0.02	0.1	%
Mic信噪比		68		dB
Mic输入内阻		100K		Ω
Linein输入幅值		2200		mVpp
Linein输入谐波失真		0.02	0.1	dB
Linein输入信噪比		86		dB
Linein输入内阻		100K		Ω

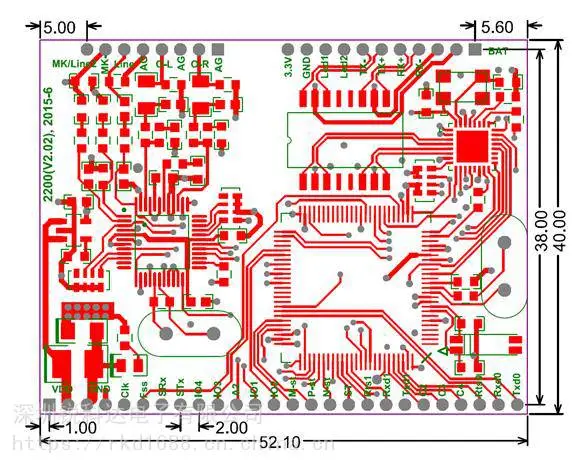

模块尺寸
长×款×高：5.21×4.0×1.5cm

6、产品选型

功能 \ 型号	SV-2702	SV-2702A	SV-2702B	SV-2703
播放（解码）	√	√	√	√
对讲（双向）	√	√	√	√
SIP对讲	√	√	√	√
录播（编码）	√	√	√	√
控制IO输入输出	√	√	√	√
虚拟串口		√		√
通用IO输入输出			4路	4路
