明渠式紫外线消毒设备，框架式紫外线消毒设备，模块式紫外线消毒设备。

   一、 主要应用在污水处理厂日处理量：1万吨污水处理厂明渠、2万吨污水处理厂明渠消毒、3万吨污水处理厂明渠消毒、4万吨污水处理厂明渠消毒、5万吨污水处理厂明渠消毒、6万吨污水处理厂明渠消毒、7万吨污水处理厂明渠消毒、8万吨污水处理厂明渠消毒、10万吨污水处理厂明渠消毒、基本组成：

   1、紫外线253.7nm消毒模块

   2、电子镇流器模块

   3、远程自动控制

   4、自动清洗系统

   5、水位控制系统

   6、辅助设备。

各个系统模块介绍

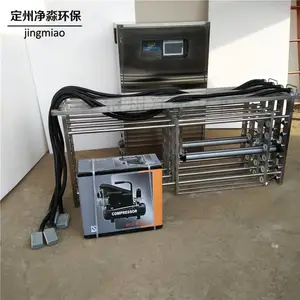

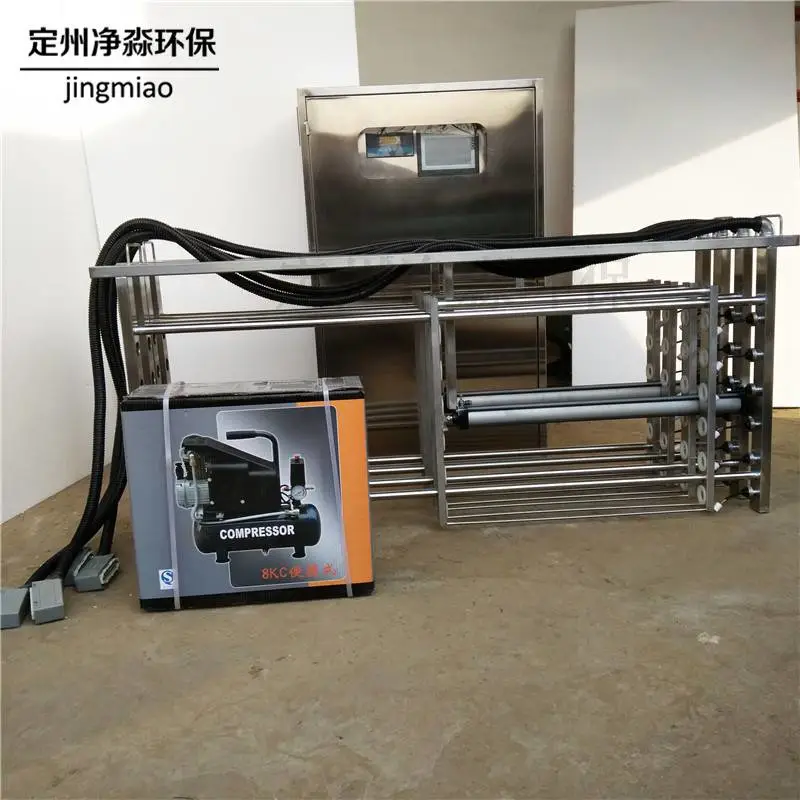

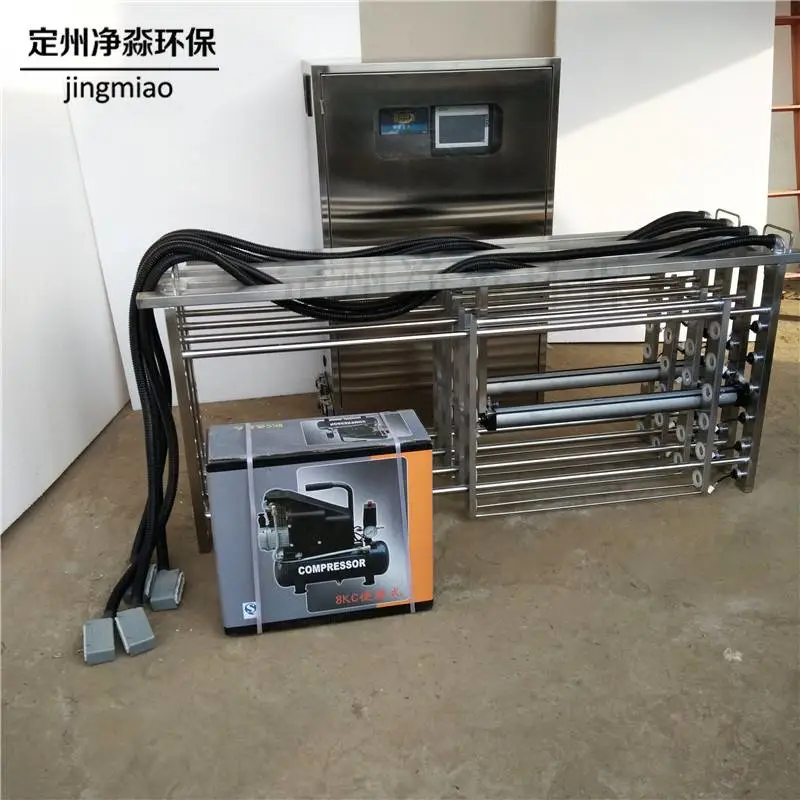

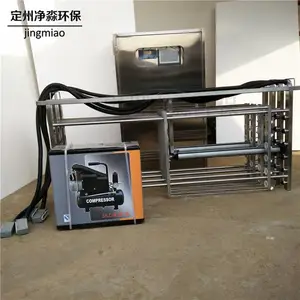

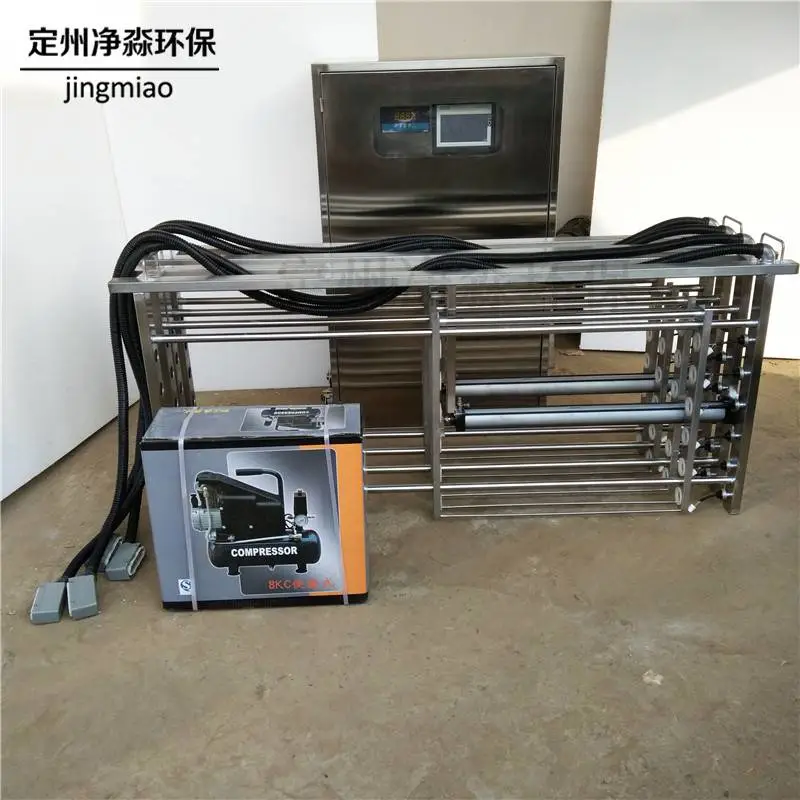

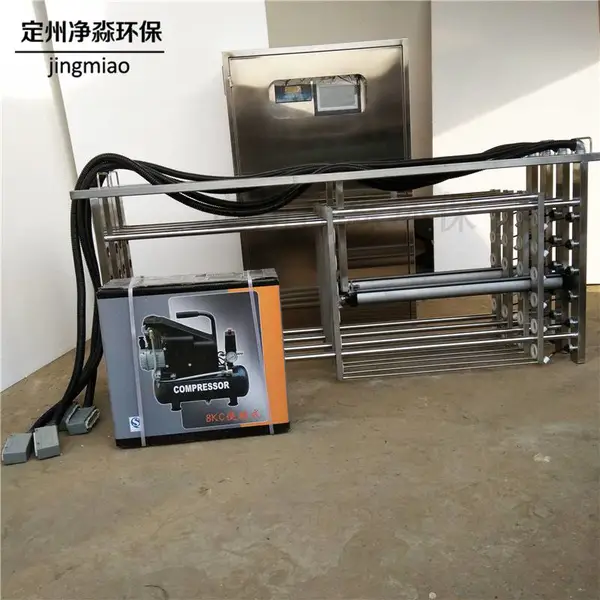

紫外线消毒模块  明渠式（框架式）紫外线消毒器采用模块化设计，每个紫外线消毒模块由一个不锈钢灯架、若干紫外灯管、高透射率石英套管、自动清洗系统、配电系统以及数据采集系统组成。整个紫外线消毒系统由若干紫外消毒模块组成，便于安装、运行及维护。

 优点：模块所用材质均为耐腐蚀的316L、304不锈钢，整个系统中灯管插座、供电插座及紫外灯电线均封闭在紫 外灯模块组件内，不会暴露于污水和紫外光水中。整个模块支架为316、304不锈钢制造并安装在明渠的污水上方，每个模块单独设置，并无需紧固地悬挂在明 渠内污水的上方，因此在更换灯管或石英套管时，每个模块能单独被吊起且不影响其他模块。  模块灯座结构采用******设计，结构符合流体力学特点，有效减少紫外模块对水流的损失，具有良好的密封性能，程度的保障了使用的安全性。

消毒框架  明渠式（框架式）紫外线消毒器采用模块化设计，每个框架由一个不锈钢灯架组成。由紫外线框架组成紫外线模块组，而整个紫外线消毒系统由若干紫外线模块组组成，便于安装、运行及维护。 进口紫外线灯管 进口石英玻璃套管  石英套管均采用国际熔融石英灯管套管标准，以含低OH成分的耐高温材料制造，具有纯高度、高透射率（≥90%）等优点。

该石英套管适用于汞灯及其它石 英材料灯管。在 晟卓 系列明渠式（框架式）紫外线消毒器系统中，将紫外灯管多重密封于高透射率的石英玻璃套管中，并在内部接线，外壁使用防水材料，***紫外灯管之间处于 绝缘状态。
