合金锯片喷砂机

合金锯片

合金锯片是用于切割固体材料的薄片圆形刀具的统称。锯片可分为：用于石材切割的金刚石锯片；用于金属材料切割的高速钢锯片（不镶嵌硬质合金刀头的）；用于实木、家具、人造板、铝合金、铝型材、散热器、塑料、塑钢等切割的硬质合金锯片。

合金锯片生产工艺1冲床做毛坯 ，2 热处理， 3 抛光， 4 焊接， 5 喷砂， 6 侧面，{就是磨齿正面也侧面} 7 外径，{磨齿外径} 8 就是清理锯片光洁度 给锯片牙齿上防锈油。

合金锯片喷砂

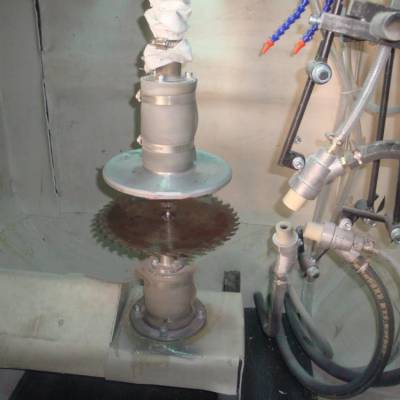

方式：1锯片的加紧装置采用法兰盘对接装置，底部法兰盘固定且可以自动旋转，上端法兰盘可上下升降进行固定锯片；

          2 锯片喷砂过程中，法兰盘自动变频旋转，喷枪布置上、中、下同时加工，单工位生产效率按照一天8小时计算，直径120mm的锯片可以加工1600片左右，效率很高。

          3 锯片喷砂清理氧化层多选用氧化铝砂料80目左右，跃强公司推荐80号棕刚玉，性价比。

          合金锯片喷砂机该机由主机、旋风分离器、除尘箱、抽风管道、空气压缩系统（客户自备）、电气系统等组成。本机配置8支普压高速喷砂枪，根据工件的大小可摆动喷砂，也可***喷砂，灵活方便实用；配置6支吹砂枪。

       本设备主要是针对圆盘锯片定制的设备，以下为本设备的主要技术参数

主要技术参数：

2.1工件加工外形尺寸:Φ180X3mm—Φ305X3mm

 2.2适用范围：硬质合金圆锯片清理

2.3喷砂舱体尺寸:(长*宽*高) 1600*1800*2100(mm)

2.4气源压力：0.5-0.8Mpa

2.5耗气量：1.0m3/min/每支枪(压力为0.6Mpa时)

2.6除尘箱噪声：≤85分贝

2.7电源：380V/50HZ，三相五线制

2.8喷砂效率：实际效率还需根据具体工件及其工艺要求定

2.9大工件重量：≤10Kg/件（注：其他需根据具体工件外型尺寸定）

2.10输送方式：大转盘间歇转动

2.11除锈等级：Sa2.5～Sa3 (GB8923-1988)

2.12设备照明：采用20W防爆灯1盏、60W牛眼灯1盏

2.13磨料种类：60-180#非金属磨料

2.14磨料回收方式：气力回收旋风分离循环使用

2.15 喷砂后工件表面清洁方式：采用压缩空气吹净

2.16 抽风管道：机舱底部二路交会入分离器（此段兼有回砂功能）,采用PU耐磨管道；分离器至除尘器段采用PVC白色日丰管 。

2.17 除尘箱：滤袋除尘。

2.18 喷砂舱体外配手动吹尘枪1支，主要用于调试、维护用

2.19人员分配：1人(放取1人完成）

2.20整机功率：约7.5Kw（不含所需空压机功率
