超声波流量计是一种超声流量测量装置，其包括具有直测量管轴线的测量管、用于在***信号路径上发射声信号的发射器、用于在***信号路径上接收声信号的接收器和至少一个***反射面，在每种情况中，在***信号路径上声信号在***反射面被反射至少一次，其中入射到***反射面的声信号和在***反射面被反射的声信号沿着***信号路径的直分段行进。

超声波流量计测量装置广泛应用于过程和自动化技术中。它们可以很容易地确定管道中的体积流量和/或质量流量。

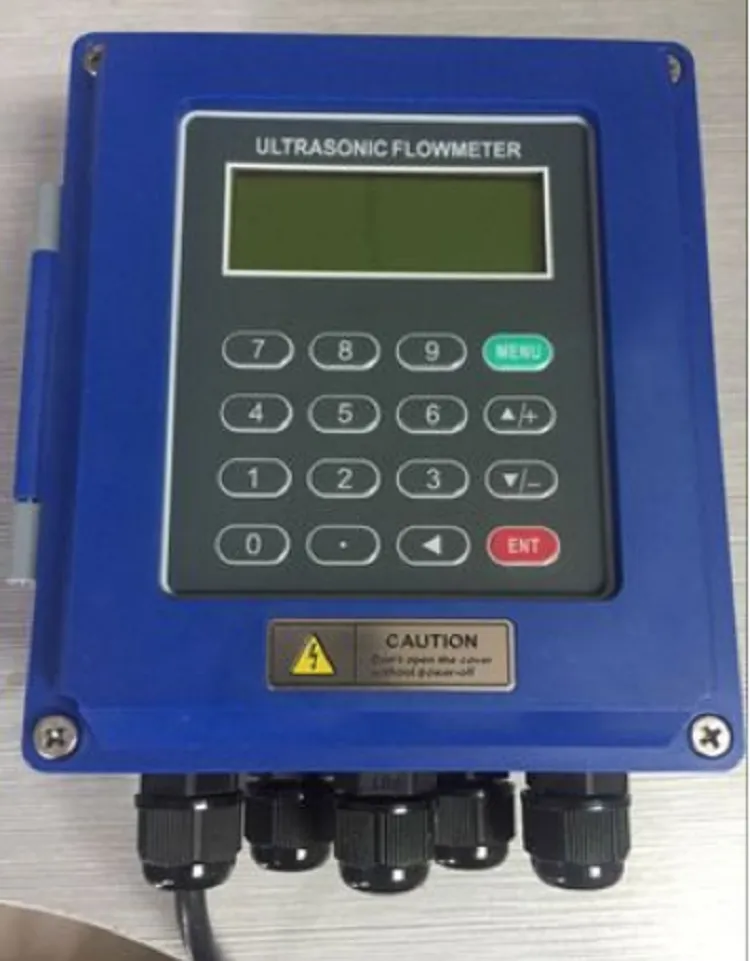

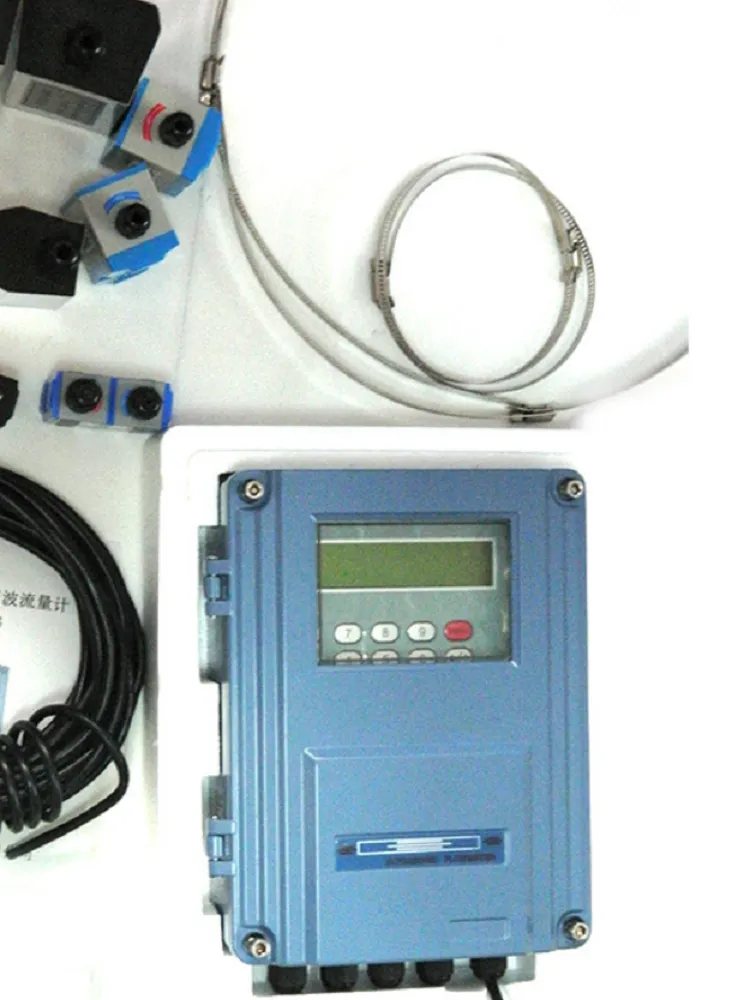

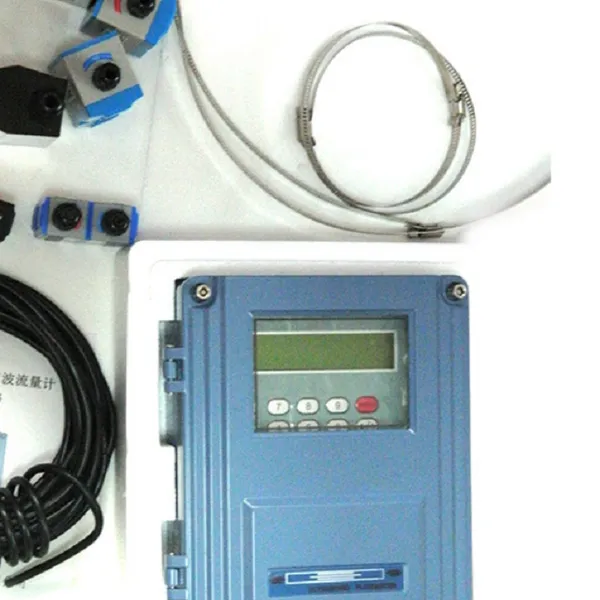

已知的声流量测量装置通常根据行程时间差原理进行工作。声波利用所谓超声换能器生成，并被相应地接收。为此，声换能器被牢固设置在相关管道段的管壁中。也有夹持式的超声流量测量系统。在这种情况下，超声换能器被压在测量管管壁的外面。夹持式超声流量测量系统的一个好处是，超声流量测量系统不与被测介质接触，并且能够被设置在已有的管道上。

超声波流量计多路径系统也是公知的，其具有多个超声换能器对，在每种情况中，它们可形成信号路径，超声信号可沿着该路径而经过测量管。在此情况下，各个信号路径和相关的超声换能器位于与测量管轴线平行的互相平行的平面内。多路径系统的优点是它们能够在多个位置测量在测量管中被测介质的流量概况，并因此能够提供对于流量的高精度的测量值。除其它之外，这可以基于每个沿着不同的信号路径的个体行程时间的权重不同的事实而得到。然而，在多路径系统情况中不利的是它们的制造成本，由于需要使用多个超声换能器，以及在特定的情况下需要使用复杂的评估电子设备。淮安森菱仪表公司目的在于提供一种超声流量测量装置，其可确保高精度流量也可以有效降低制造成本。

超声波流量计测量装置包括具有直测量管轴线的用于流量测量的测量管、至少一个在***信号路径上发送声信号的***发射器、至少一个在***信号路径上接收声信号的***接收器以及至少一个***反射面，其中发射器、接收器和***反射面相对彼此定向并且设置在测量管中或者测量管上，使得在从***发射器到***接收器的***信号路径上的声信号在***反射面上被反射，从而在平行于测量管轴线的***平面内延伸且与测量管轴线具有非零预定***间距的的***信号路径的所有***分段投影到测量管轴线上的所有长度的总和具有非零预定***值，并且其中在平行于测量管轴线且不同于***平面的***平面内延伸且与测量管轴线具有所述***间距的***信号路径的所有***分段投影到测量管轴线上的所有长度的总和具有预定***值，其中***平面在测量管的***半部分内延伸，并且***平面在测量管的***半部分内延伸，其中测量管的***半部分，更准确地为***半部分的***平面，与***半部分，更准确地为量管的***半部分的第平面，不重叠。

一、超声波流量计工作原理:

超声波在流动的流体中传播时就载上流体流速的信息。因此通过接收到的超声波就可以检测出流体的流速，从而换算成流量。超声脉冲穿过管道从一个传感器到达另一个传感器，就像一个渡船的船夫在横渡一条河。当气体不流动时，声脉冲以相同的速度（声速，C）在两个方向上传播。如果管道中的气体有一定流速V（该流速不等于零），则顺着流动方向的声脉冲会传输得快些，而逆着流动方向的声脉冲会传输得慢些。这样，顺流传输时间tD会短些，而逆流传输时间tU会长些。这里所说的长些或短些都是与气体不流动时的传输时间相比而言；根据检测的方式，可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计。起声波流量计是近十几年来随着集成电路技术迅速发展才开始应用的一种。

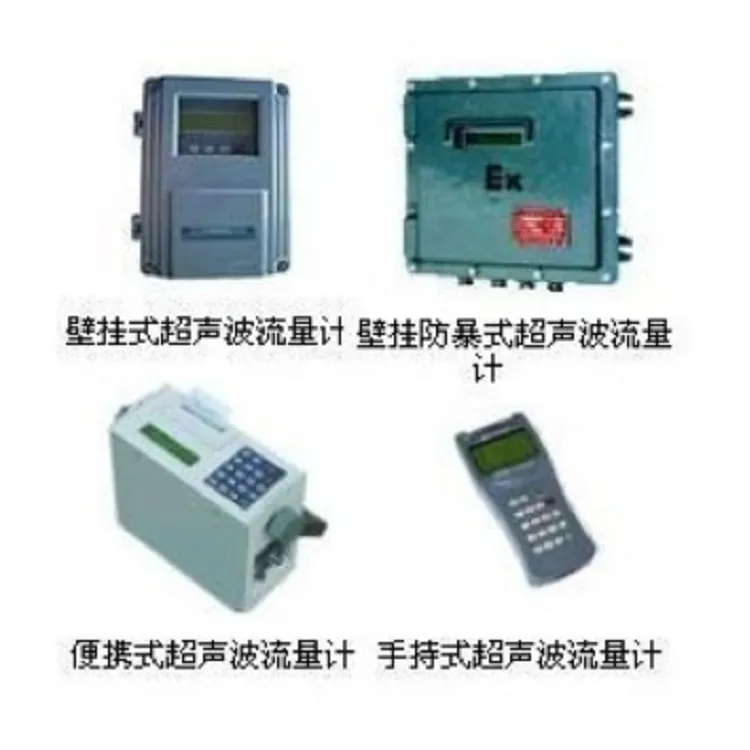

二、构成：超声波流量计由超声波换能器、电子线路及流量显示和累积系统三部分组成。

超声波流量计的电子线路包括发射、接收、信号处理和显示电路。测得的瞬时流量和累积流量值用数字量或模拟量显示。

超声波发射换能器将电能转换为超声波能量，并将其发射到被测流体中，接收器接收到的超声波信号，经电子线路放大并转换为代表流量的电信号供给显示和积算仪表进行显示和积算。这样就实现了流量的检测和显示。超声波流量计常用压电换能器。

它利用压电材料的压电效应，采用适出的发射电路把电能加到发射换能器的压电元件上，使其产生超声波振劝。

超声波以某一角度射入流体中传播，然后由接收换能器接收，并经压电元件变为电能，以便检测。

发射换能器利用压电元件的逆压电效应，而接收换能器则是利用压电效应。

优点：超声波流量计非接触式仪表，适于测量不易接触和观察的流体以及大管径流量。

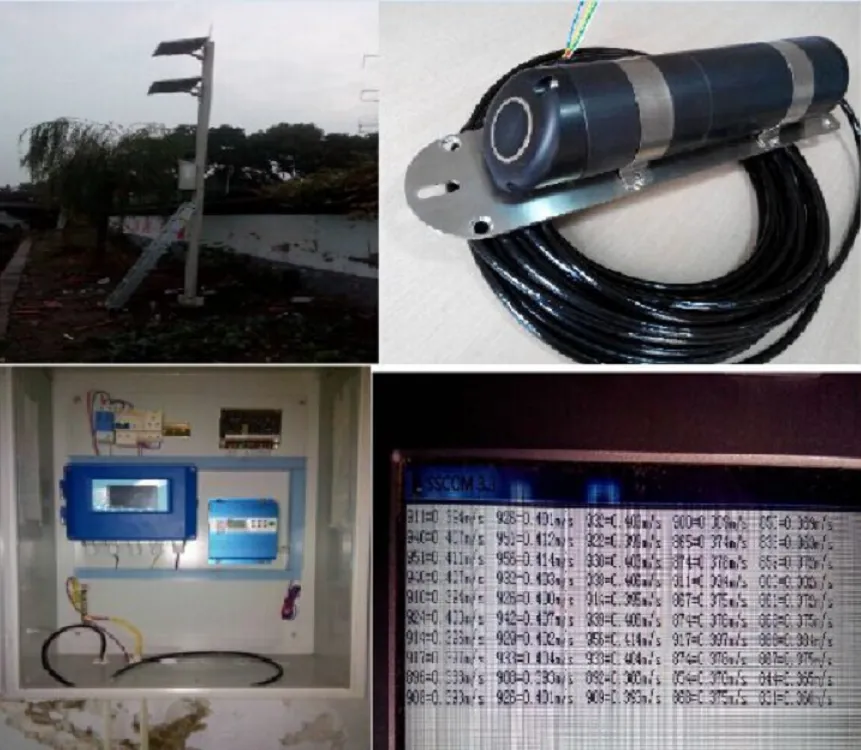

它与水位计联动可进行敞开水流的流量测量。使用超声波流量计，不用在流体中安装测量元件，故不会改变流体的流动状态，不产生附加阻力，仪表的安装及检修均可不影响生产管线运行因而是一种理想的节能型流量计。

多普勒法超声波流量计可测双相介质的流量，故可用于下水道及排污水等脏污流的测量。

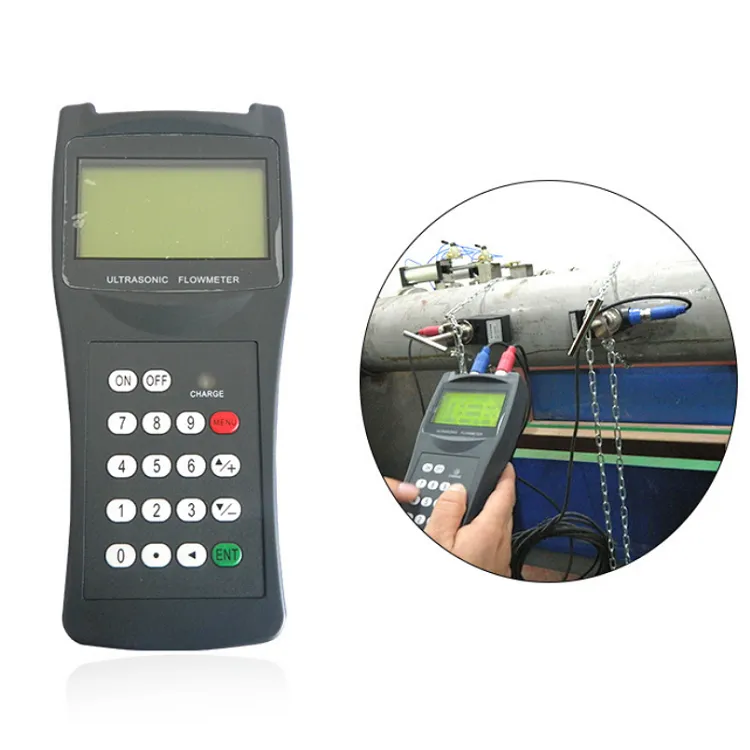

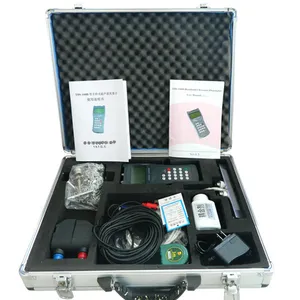

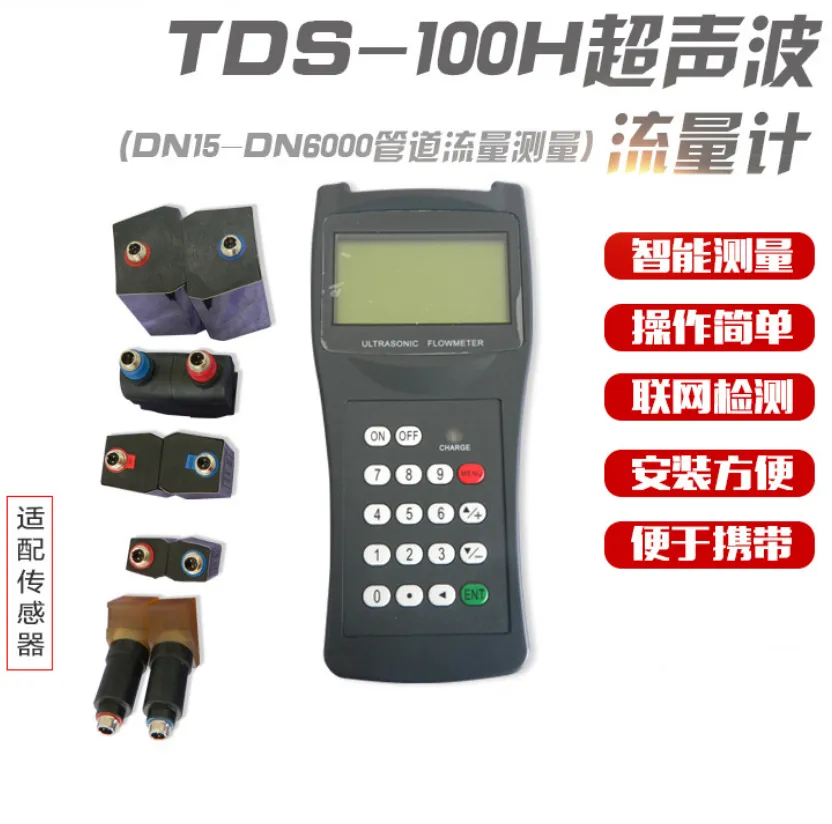

在发电厂中，用便携式超声波流量计测量水轮机进水量、汽轮机循环水量等大管径流量，比过去的皮脱管流速计方便得多。

超声被流量汁也可用于气体测量。管径的适用范围从2cm到5m，从几米宽的明渠、暗渠到500m宽的河流都可适用。

安装超流可按照以下步骤操作：

一：观察安装现场管道是否满足直管段前10D后5D以及离泵30D的距离。（D为管道内直径）

二：确认管道内流体介质以及是否满管。

三：确认管道材质以及壁厚（充分考虑到管道内壁结垢厚度）

四：确认管道使用年限，在使用10左右的管道，即使是碳钢材质，也采用插入式安装。

五：前四步骤完成后可确认使用何种传感器安装

六：开始向表体输入参数以确定安装距离。

七：非常重要：***测量出安装距离。
