UCS512G系列 16位低灰无抖,自动写码的DMX512差分并联LED驱动IC

功能描述：

    UCS512G系列是DMX512差分并联协议LED驱动芯片，可选择1/2/3/4//5/6字段高精度恒流输出，灰
度65536级。UCS512G系列具有自动写码功能可以无需控制器编码，生产和售后都***方便。灰度平滑
功能使颜色变化更加平滑。PWM值功能可以在外挂驱动应用时在保持65536级灰度不变基础上通过
写参数设置灯具的亮度及功率。达32K端口刷新频率提高拍摄效果，多种自变程序设置可用于样品
灯具或简易工程，地址线检测模式可以迅速定位地址线故障的灯具。芯片提供6个200毫安的高精度恒
流输出通道，可藉由1个外接电阻来设定电流的输出大小，并可通过软件对每通道电流独立进行64级调
节。

特性：

1,兼容并扩展DMX512(1990)信号协议；
2, 控制方式：差分并联，支持4096个通道
3,对信号传输速率200K ~750kbps的DMX512信号可完全自适应解码
4,内置5V稳压管，输出端口耐压28V
5,灰度65536级
6, USC512G系列可设置参数：
    1. 字段选择 2. 灰度平滑模式 3. 自动写码              4.上电亮灯抗干扰  5.反极性端口延时 6.
    上电亮灯  7.1.5S无信号亮灯  8.端口刷新频率  9. 电流档                10. PWM值
7, 端口刷新频率：250HZ  4K         8K   32K
8,上电亮灯：  地址线检测模式                自变程序          自定义灰度
9,电流档：        1-64级
10,PWM值：20%—*** ：外接放大或恒流IC情况下使用，可在保持65536级灰度不变情况下通过写
    入1-128级的参数调整灯具亮度及功率
11,灰度平滑功能：使灰度变化更平滑，***技术，支持1s/步的慢变化
12, 自动写码：功能开启后，无需写码操作，简化生产和工程安装及售后维修，更换故障灯具后无需写
      码或断电地址自动更新。***的自动写码自识别技术，稳定可靠。

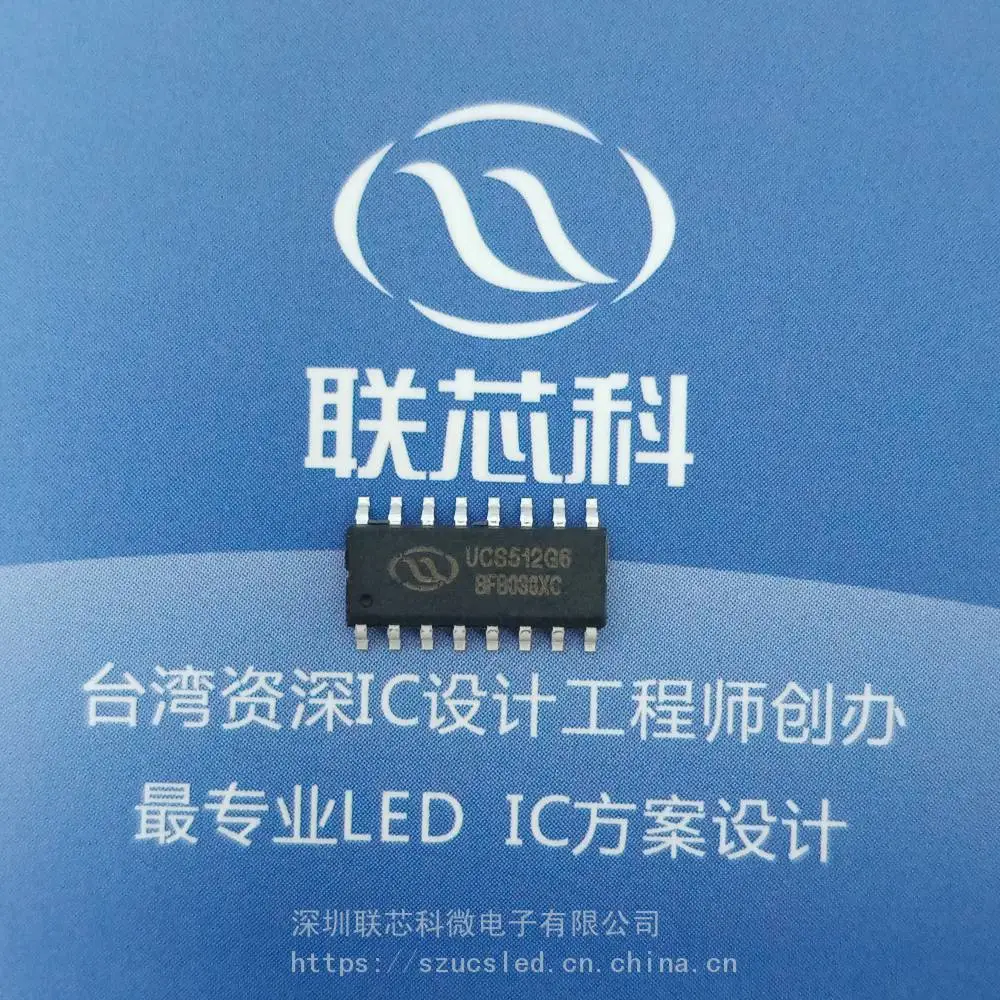

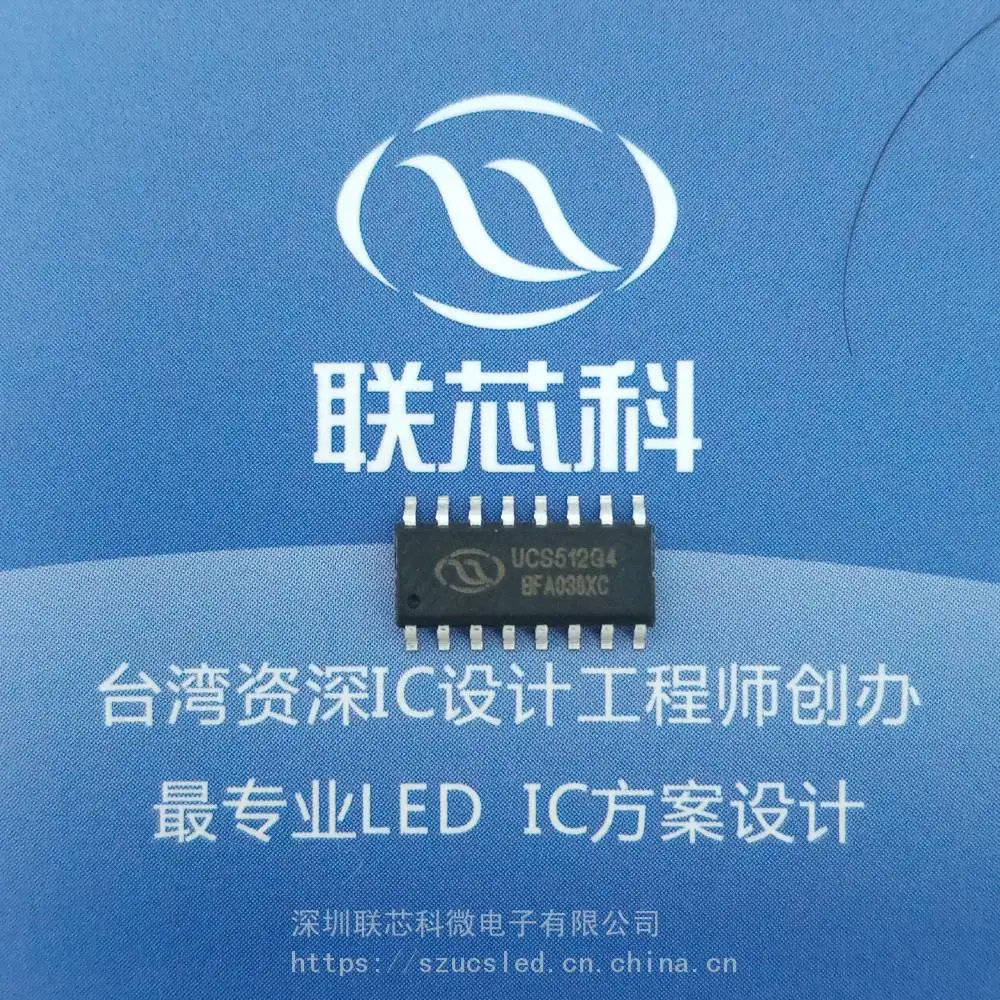

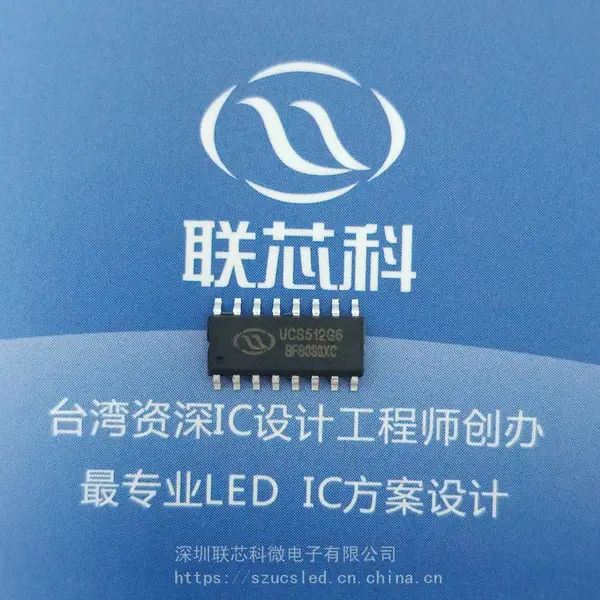

13, 1/2/3/4/5/6字段模式 （UCS512G6/G6H），1/2/3/4字段模式 （UCS512G4/G4H）
14,R/G/B/W1/W2/W3 6位恒流輸出通道，±5%芯片间高精度电流差异值
15,外置输出恒流可调电阻，每通道电流范围10mA~200mA
16, 内置***的S-AI抗干扰模块，大大加强抗干扰能力
17,80nS输出通道迟滞，降低突波电流干扰
18,工业级设计，性能稳定

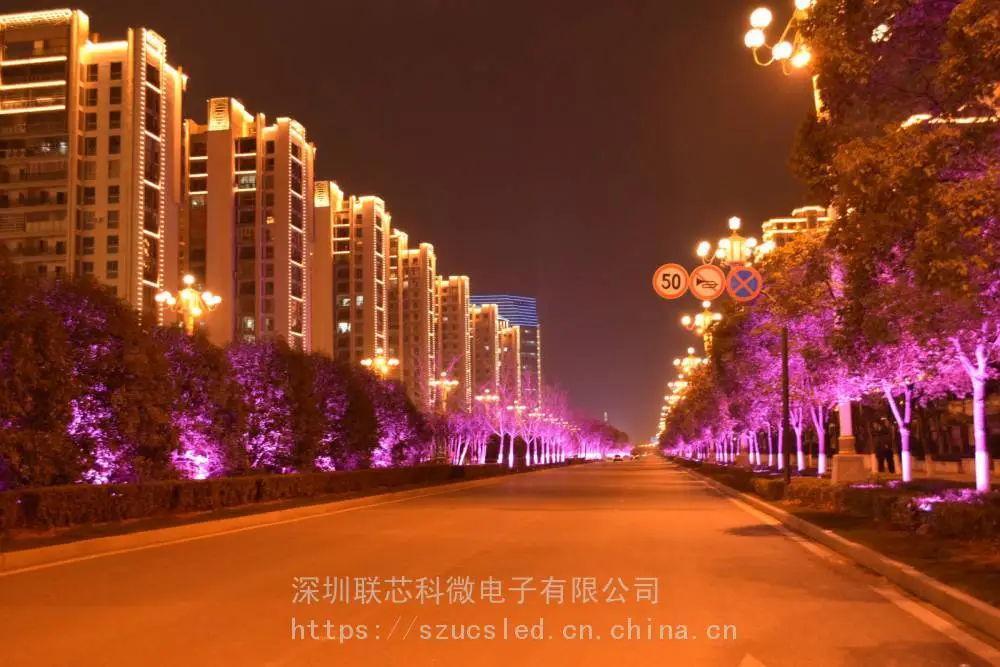

应用范围：

       点光源，线条灯，洗墙灯，舞台灯光系统，室内外视频墙，装饰照明系统
