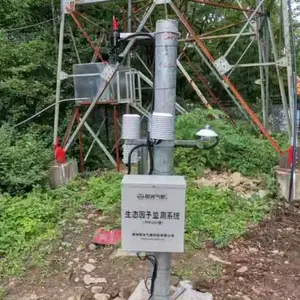

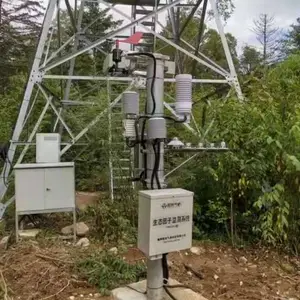

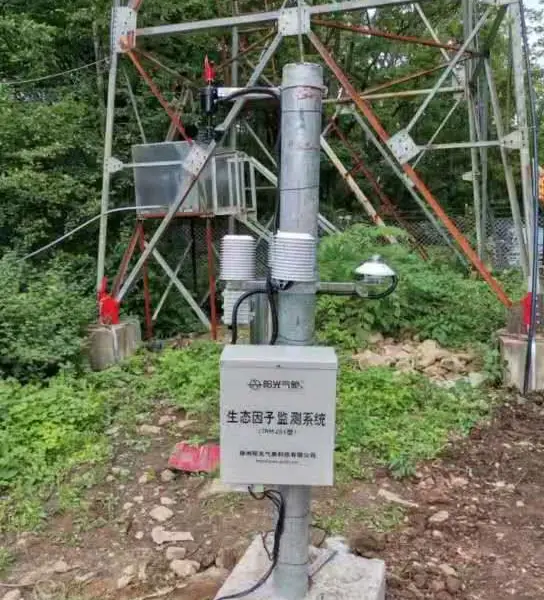

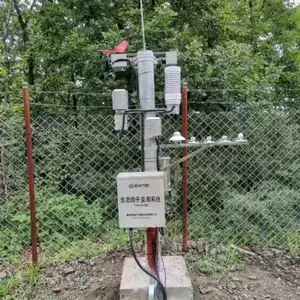

生态环境因子监测仪

生态环境因子监测站主要是监测区域环境内生态环境变化情况，优先选择生物多样区及野生动物活动较为频繁的自然保护区；其次是具有较好的数据传输条件、施工和供电条件，***新建站点布局的合理性和传输方案的***化。

1.1.1        气象

1.1.1.1      概述

项目使用的自动气象站是按照国际气象组织（WMO）气象观测标准设计、生产的标准气象站。是目前为止国内观测要素***、功能最为强大的自动气象站。

1.1.1.2      系统组成

本自动站可观测的气象要素有：环境温度、环境湿度、露点温度、风速、风向、气压、降雨量、地温（包括地表温度、浅层地温、深层地温）、土壤湿度、土壤水势、土壤热通量、蒸发、二氧化碳、日照时数、太阳总辐射、太阳直接辐射、紫外辐射、分光谱辐射、环境气体共二十项数据指标，用户可根据科研需要进行灵活配置，同时可还可与GPS定位系统、GPRS、GSM通信和Modem等设备连接，具有性能稳定，检测精度高，无人值守等特点，可满足专业气象观测的业务要求。

设备特点：

系统具有标准通讯接口RS232可与微机连接实现数据下载，即可用微机实时监测数据，又可独立运行显示，存储气象要素值。

气象观测支架整体采用不锈钢材料，具有良好的防腐蚀性，可长期运行于各种恶劣的室外环境，安装支架高度包括2m、3m、6m、10m，能够根据不同规范安装气象传感器。

拥有强大的组网能力，可通过局域网或无线网进行网络化数据监测，局域网可通过Modem、光纤网、路由器等进行组配，无线网可根据通讯距离分为短距离无线传输、中距离无线传输、长距离无线传输三种无线传输方式，一般情况采用GPRS或GSM两种传输方式，主要适合于异地城市之间数据的收发。

GPRS通讯方式利用运营商提供高速无线IP或X. 25服务进行数据传输，适合于大流量的气象数据发送，传输稳定可靠，组网简单，方便于对气象数据采集密度大的用户使用，通讯费用按流量计费；

GSM通讯方式利用短信方式进行数据的透明传输, 只要移动网络信号覆盖的地区都可以进行数字传输, 不受地理环境的限制，方便于对气象数据采集时间间教隔长的用户使用，同时也可根据用户使用需要将当前环境的气象参数按照***的间隔时间，发送到用户设定的手机号码上，通讯费用按中国移动短信服务资费计算。

★自动气象站数据采集器采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储数据8000条以上，同时可外接大容量数据采集卡实现海量数据存储，适合于野外无人状态下长期监测。工业控制标准化设计，便携式防振结构，大屏幕汉字图形液晶显示屏，轻触薄膜按键。适合在恶劣工业环境使用。具有停电保护功能，当交流电停电后，由充电电池供电，可维持48小时以上。

系统具有多种供电方式，交直流两用或配太阳能电池供电，太阳能电池功率达30瓦，在满电状态下可***气象站连续7天不间断供电。

可靠的三防设计，防护级别达到IP65级，***防雷击、抗干扰等保护措施。

工作环境：温度：-50～80℃，湿度：100％，抗风等级：≤75m/s。

1.1.1.3      技术参数

1.1.2        土壤

1.1.2.1      概述

土壤水分/盐分温度值又名土壤水分温度计、快速土壤水分温度测定仪、土壤水分温度检测仪，是利用FDR原理，可同时测量土壤剖面含水量、盐分值、温度三个重要参数。土壤管式一体化设备主要广泛应用在林业学研究和土壤研究学中，它的独特之处是在于WET在测量土壤水分和温度的同时可以测量土壤中的盐分值。

1.1.2.2      土壤管式一体化设备系统组成

数据记录仪：可存储8000个数据；

传感器探头：测量土壤水分、温度、PH值；

供电、通讯电缆、软件系统、说明手册。

1.1.2.3      土壤管式一体化设备技术参数

1.1.2.3.1              土壤温度

范围：-40～80℃；

精度：±0.1℃；

分辨率：0.1℃。

1.1.2.3.2              盐分值

范围：0～20.00mS/cm；

精度：<5%；

分辨率：0.001mS/cm。

1.1.2.3.3              土壤水分

量    程：0～***（m3/m3）
    精    度：0～50%（m3/m3）范围内为±2%（m3/m3）
  测量区域：90%的影响在以中央探针为中心直径3cm、高                     6cm的圆柱体内 。

稳定时间：通电后约1秒
响应时间：响应在1秒内进入稳态过程
工作电压：12V DC

工作电流：50 mA
输出信号：4～20mA标准电流环
 密封材料：ABS工程塑料

1.1.3        水文水质

1.1.3.1      概述

水文多参数监测系统可长期监测水流水位、水温、PH值、电导率、溶解氧、氨氮等。可达到很大的多样性和可靠性，系统可适用多种环境，包括井、堤堰、河流、水坝、雨水、废水处理厂。对于咸水、污水甚至其他恶劣环境同样可靠，具有以下特点：

l  系统人性化，可选择通道、传感器数量及通讯方式；

l  多通道型，可***测量每一种探头；

l  通讯方式可选用有线、无线和以太网；

l  系统可靠，利用电池长时间工作，甚至恶劣环境；

l  存储容量大，键盘式操作可实现现场数据处理；

l  按时间记录数据，记录间隔可编程设置；

l  系统可扩展，可增加基站探头，并可基站入网。

1.1.3.2      系统组成

本系统的由传感器、数据采集仪、通讯设施，可依据实际情况做自己的配置。

1.1.3.3      技术参数

测系统数据采集器：该采集器采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储正点数据三个月以上(存储时间可以设定)，工业控制标准设计，便携式防振结构，大屏幕汉字液晶显示屏(一屏显示多路数据,替代微机)，轻触薄膜按键。适合在恶劣工业环境使用。具有停电保护功能，当交流电停电后，由充电电池供电，可维持48小时以上,既可与微机同时监测,又可以断开微机独立监测。

电源系统:

采用交直流两用供电方式,在没有交流电的现场由充电电池供电,同时选配太阳能电池对蓄电池充电,可***系统在没电地区常年稳定工作；

1.1.4        空气质量

1.1.4.1      概述

本空气质量监测站是利用国际上***的光电技术研制、开发出来的***产品。该系统符合国家对 城市环境空气自动监测系统的各项技术指标要求，国产化程度高，具有较强的实用性和理想的性能价格比，可替代同类进口产品，是开展城市环境空气自动监测的理想仪器。

系统由数据采集中心软件、数据采集器、各类空气质量传感器、供电系统组成。采集器收集各个传感器的数据发送到监测中心微机中，通过采集中心的分析软件 实时显示数据，并对数据进行处理和存储。可以灵活组合各种传感器，广泛应用于景区，自然保护区，林区，学校，城市广场，等人群密集的环境监测。

1.1.4.2      系统组成

系统采用总线式结构，可靠性高，组成方式灵活。

系统有报警功能，每个传感器的报警值可以分别设置。

监测主机采用***TRM-ZS1型气象生态环境监测仪，该监测主机功能全面，数据测量精度高，核心部件采用 高性能16位微处理器为主控CPU，内置大容量数据存储器，可连续存储8000条数据***丢失。便携式防震结构，工 业控制标准设计，适合在恶劣工业或野外极地环境中使用，大屏幕图形液晶显示屏，具有汉字及图形显示功能， 一屏显示多路气象数据，便于现场直接观测，减少了通过电脑监测数据带来的不便。

系统具有交直流两用供电方式，当交流电停电后，可自动由外配电池供电。

U盘数据存储功能：将移动存储器（U盘）与监测仪器的U盘控制器相连，就可完成监测数据的连续存储，存储 时间任意设定，然后可将U盘数据直接导入微机。由于U盘存储容量大，可***数据长时间***存储，因此系统具 有***量存储特点。

方便快捷数据联网功能：提供了有线传输和无线传输两种方式； 有线传输方式：通过标准RS232/RS485/USB通讯接口，与监测中心PC机有线连接，最长有线通讯距离可达1000米， 实时传送采集数据，也可通过网络接口实现一个中心对多个站点的实时监测； 无线传输方式：可根据通讯距离的不同分为短距离无线数传、长距离无线数传两种无线传输方式。主要适合于测 试环境恶劣的情况下不便于人员进行现场观测而实现远程数据监测。

短距离无线数传方式：采用***的微波射频通讯传输模块，通讯距离在0～300米范围之内，数据传输稳定， 无任何通讯费用。

长距离无线数传方式：采用GSM网/GPRS网通讯技术，结合Internet网络通讯协议，配备无线通讯控制器可实 现远程采集环境数据，不受距离限制，数据传输可靠。

1.1.4.3      技术参数

1.1.5        “阳光智慧云”云系统软件平台

1.1.5.1      概述

阳光智慧云的核心和基础仍然是互联网，是在互联网基础上的延伸和扩展的网络；其二，其用户端延伸和扩展到了任何物品与物品之间，进行信息交换和通信，也就是物物相息。物联网通过智能感知、识别技术与普适计算等通信感知技术，广泛应用于网络的融合中，也因此被称为继计算机、互联网之后世界信息产业发展的第三次浪潮。阳光智慧云是互联网的应用拓展，是物联网产业下的业务和应用。因此，应用创新是阳光智慧云发展的核心，以用户体验为核心的是阳光智慧云发展的灵魂。

利用局部网络或互联网等通信技术把传感器、控制器、机器、人员和物等通过新的方式联在一起，形成人与物、物与物相联，实现信息化、远程管理控制和智能化的网络。阳光智慧云是互联网的延伸，平台中所有的元素（所有的设备、资源及通信等）都是个性化和私有化。

1.1.5.2      阳光智慧云平台产品特点

一、节省资源，全天候不间断运行；

传统实时在线监测方案需要24小时不间断在线监测，普通用户难以具备符合要求的硬件条件，消耗大量的资源。

云平台数据服务拖管在标准的数据机房，全天候不间断监测设备运行状态。

二、统一的通讯地址，安全稳定；

传统监测方案需要用户具备静态IP地址，很多用户不具备条件，而且静态IP地址租赁费用较高。

云平台方案数据服务具备统一的通讯地址，安全稳定。

三、无需设置端口，轻松开机即可登录；

传统监测方案需要在本地网络做端口映射，操作繁琐，有些单位如学校，机关涉及网络安全问题，无法实现。

云平台方案具备统一的服务接入端口，不需要对网络进行端口映射，只要可以上网就可以实现对设备的实时在线监测。

四、数据安全；

传统监测方案用户电脑一但死机，断电，或电脑感染病毒，就会影响数据监测或导致数据丢失。

 云平台方案数据在云端，用户随时都可以获取设备监测的实时或历史数据记录信息，数据监测不受用户终端平台影响。

五、混合监测；

云平台数据监测方案可与传统数据监测方案共存，有特殊需要的用户可以根据需求，进行混合数据监测。
