产品特点：

⑴工业级温度范围: -25 ~ +85 ℃

⑵电源、信号：输入/输出 3000VDC 三隔离

⑶PWR:5VDC，12VDC，15VDC，24VDC±10%单电源供电 >5V供电的产品时内部有反接保护。

⑷产品向压力应变桥电路提供高负载能力的基准电压5V或10V。

⑸0-10mV/0-20mV/0-±10mV/0-±20mV 等差分电压信号输入，标准信号0-5V/0-10V/4-20mA输出。

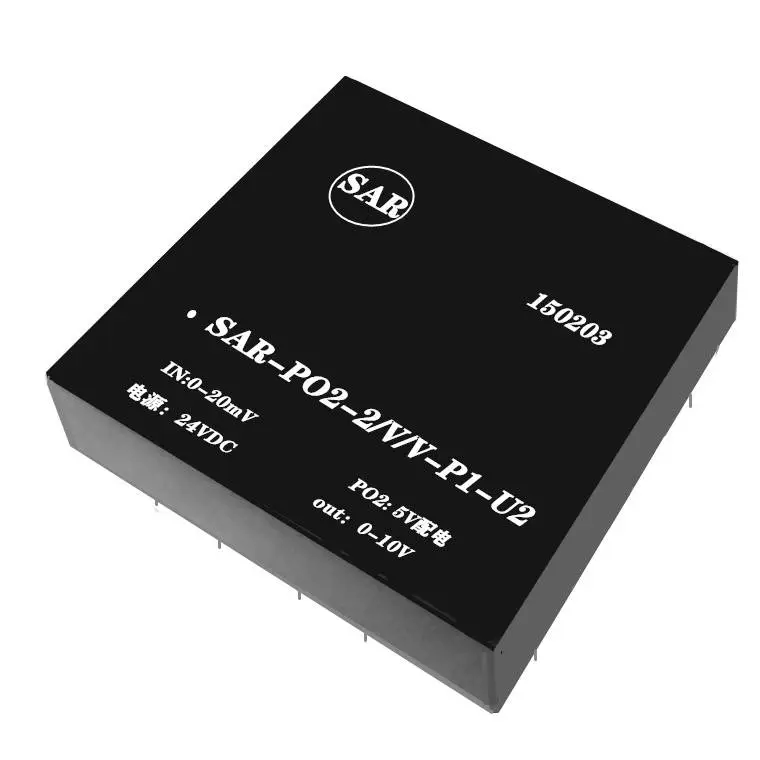

⑹低成本、小体积, DIP 24Pin，UL94V-0标准阻燃封装 PCB焊接

⑺有较强的抗EMC电磁干扰和高频信号空间干扰特性

⑻使用环境：周围环境中不得有大量灰尘、强烈振动冲击，以及对元器件有腐蚀的气体存在

⑼外形尺寸：79x69.5x25mm

典型应用：

⑴称重传感器信号变送，

⑵克服分散采集、信号传输远距离带来的回路串扰、强电干扰问题

⑶实现模拟信号之间的互相自由连接

⑷模拟信号地线干扰

⑸非电量信号变送

⑹信号远程无失真传输

⑺克服变频器带来的干扰

产品概述：

    压力应变桥信号处理系列隔离器是一种将差分输入信号隔离放大、转换成按比例输出的直流信号导轨安装变送模块。产品广泛应用在电力、远程监控、仪器仪表、设备、工业自控等行业。此系列模块内部嵌入了一个微功率的电源，向输入端和输出端提供隔离的电源和一个模拟信号输出的光电耦合隔离放大器，并且提供了一个高负载能力40mA的基准电压源输出，该产品大大简化了用户的设计。由于内部采用了线性光电隔离技术相比电磁隔离具有更好的抗EMC干扰和空间电磁干扰。

产品选型指南

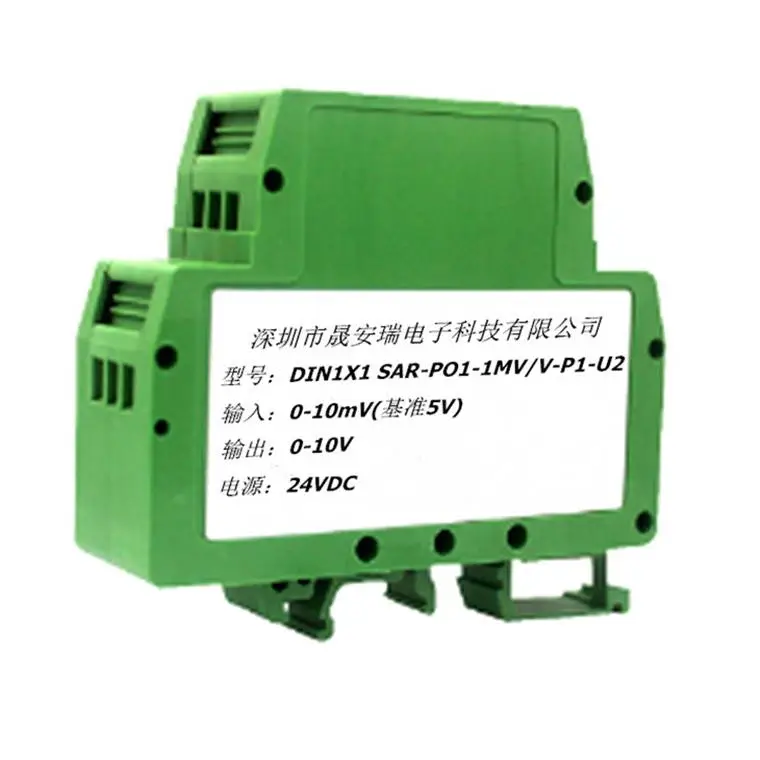

DIN1x1 SAR - Po□ - 2mV/V-P□ -U/I□

产品选型举例：

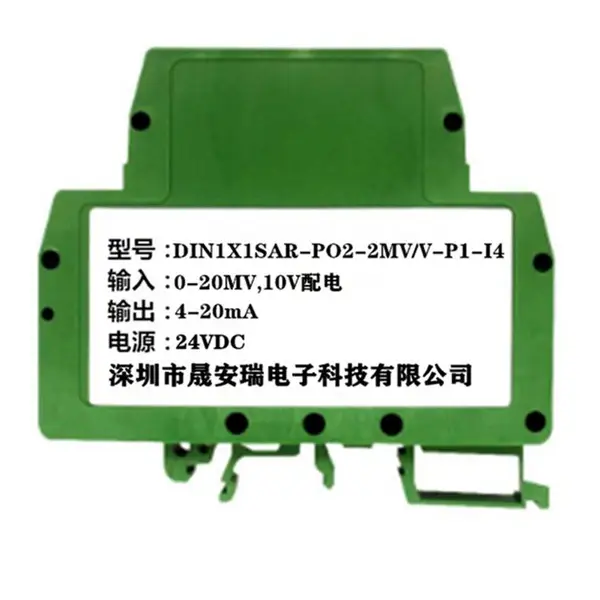

例1：  输入：配电10V 2mV/V      辅助电源：24V    输出： 4-20mA

产品型号：DIN1x1 SAR-Po2-2mV/V-P1-A4

例2：    输入：配电5V  5mV/V     辅助电源：5V  输出：4-20mA

产品型号：DIN1x1 SAR-Po1-5mV/V-P3-A4
