 电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

按继电器的外形尺寸分类：

名称 表示字母

定义微型继电器

W 长边尺寸不大于10mm的继电器 超小型继电器  C  长边尺寸大于10mm，但不大于25mm的继电器  小型继电器X 长边尺寸大于25mm，但不大于50mm的继电器

按继电器的触点负载分类：

名称

表示字母

定义

弱功率继电器

R

当触点开路电压为直流28V时，触点额定负载电流（阻性）为0.5~1A的继电器

中功率继电器

Z

当触点开路电压为直流28V时，触点额定负载电流（阻性）为2A~5A的继电器强功率继电器

Q

当触点开路电压为直流28V时，触点额定负载电流（阻性）为10A~50A的继电器

继电器的防护特征分类：

名称

表示字母

定义

密封继电器

M

采用锡焊或熔焊等方法，将触点和线圈等密封在金属罩子内，与周围介质隔离，泄漏率较低的继电器

封闭继电器

F

用罩子将触点和线圈等封闭（非密封）加以防尘的继电器

敞开继电器

/

不用防护罩来保护触点和线圈等的继电器

产品分析：

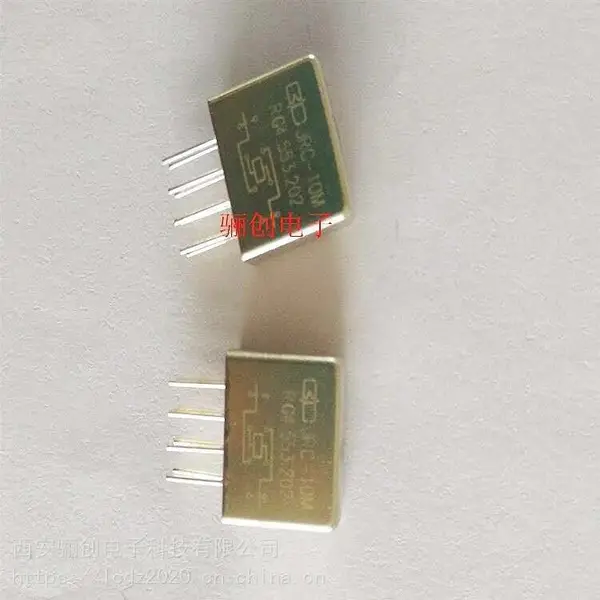

1.该产品熔焊密封，具有一组转换触点，负载电流低电平至1A，体积小，重量轻，寿命长、结构紧凑，环境适应性强，适用于航空、航天等电子设备中换接电路之用。

2.符合GJB65B-1999《有可靠性指标的电磁继电器总规范》

3.产品企业标准号Q/RG0462-2007。

4.温度范围：-65~125℃

5.相对湿度：40℃时达98%

6低电压（kpa）：4.4

7.稳态加速度（m/s2）：490

8.冲击（m/s2）：735

9.振动：10~2000（Hz）196（m/s2）。

订货示例：

        JRW-221MA/012-3

产品型号：JRW-221MA

规格序号： 012

引出端形式代号： 3

  JZC-20ME/115~21

产品型号：JZC-20ME

规格序号：115

交流：~

安装方式代号：2

引出端形式代号：1
