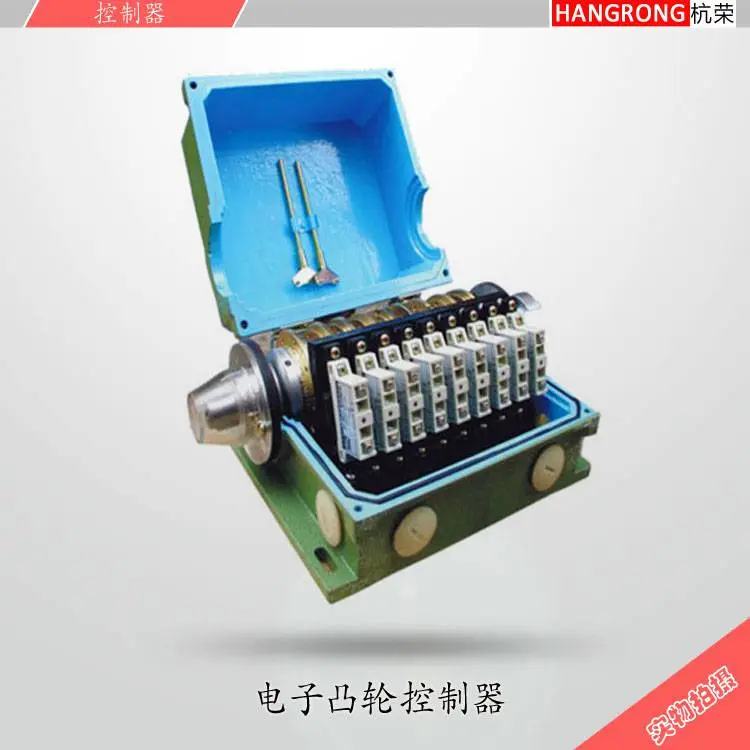

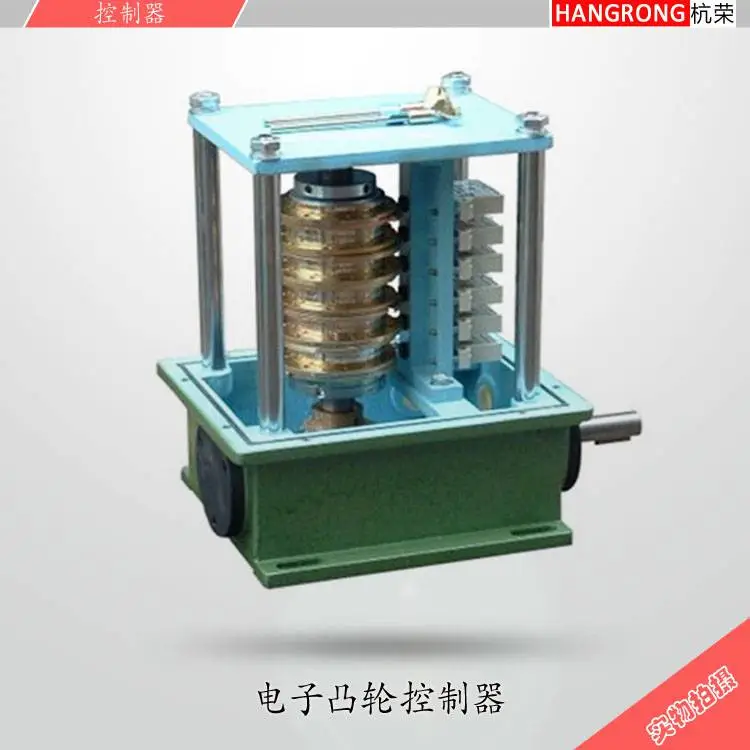

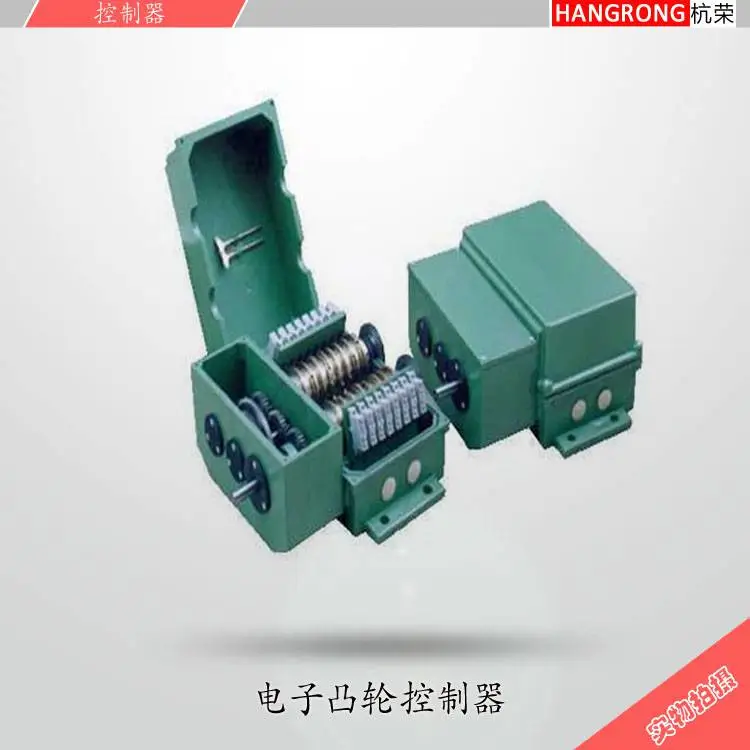

杭荣WDT-F-NB20轻工自动化设备用凸轮控制器

产品说明：

可在交流、直流、触点式和无触点式等形式下工作，可接编码器，进行数字显示及控制。结构精简，触头盒通断速度，灭弧效果好，电寿命。调整精度，可方便进行0.1度（或更小）调整。可调式主令控制器，适用于交流380V以下；直流220V以下，用于翻钢、拔钢、推钢、压下、炉上料、氧枪提升、转炉倾动、轧机等设备，在机械传动装置中，作频繁转换控制线路，实现程序、顺序的限位、定位控制之用。

电子凸轮控制器工作环境 ：

周围空气温度及湿度：温度限值为+70℃~-25℃，24小时内其平均值不超过+35℃；月平均相对湿度不超过90%，允许因温度变化发生在产品表面上凝露。 注：对使用在周围空气下限为-25℃时工作条件，用户应于定货时申明。 防护等为IP55；污染等为3。

杭荣WDT-F-NB20轻工自动化设备用凸轮控制器

功能：

1.角度传感器：值型旋转编码器(Resolver)，IP 等≒65,抗震、耐油污可使用在环境较差的场所；
2.角度/SPM 显示：SPM >10 时,显示SPM 值,SPM ≦10 时,显示角度值，停车时显示角度值；
3.顶点全自动停车功能：运行中动态跟踪，全自动计算提前角，并用凸轮输出停车；
4.下死点（180度）任意设定功能：无须机械调整传感器的安装；
5.电子凸轮控制器功能：8或16组电子凸轮供机床设计使用；
6.可软件密码锁定设定功能：机床设置分开放，利于管理；
7.角度传感器正/反转设定功能：方便机床机械设计；
8.计数：6 位数X1 组，比例设定，产量到达即刻停机；
9.机械运转动作侦测功能：防止机床本身的误动作；
10.有通讯功能：a.设定值可由LCD型人机直接设定，b.还可连接外部显示器，实现机床双面显示；
11.可显示剎车惯量功能：便于及品质管理及机械保养，数字式显示装配.
12.异常信息显示功能：在运转中（含操作时）如有异常现象发生，会以代码显示，便于维护

杭荣WDT-F-NB20轻工自动化设备用凸轮控制器

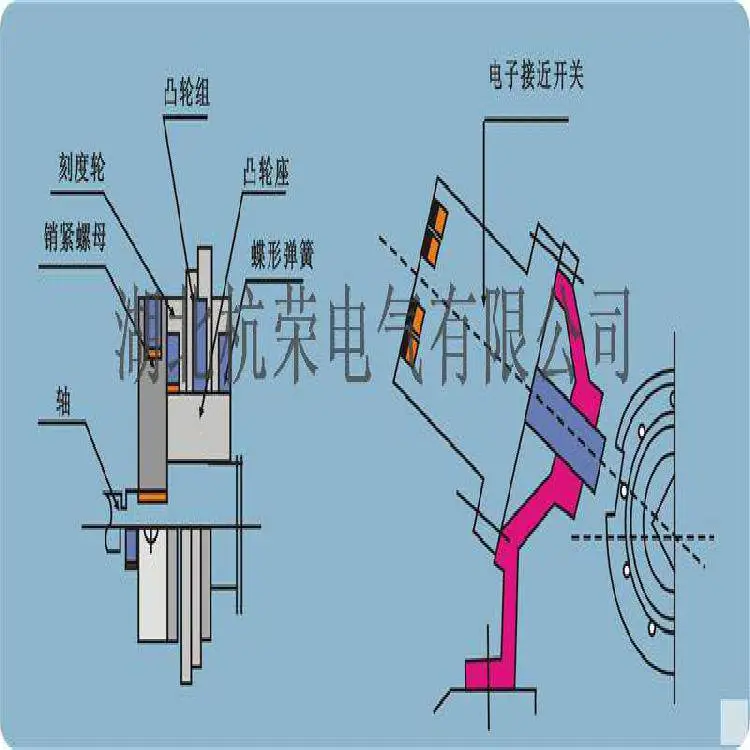

电路原理：

电路特点( 1 )可逆对称电路。( 2 )为减少转子电阻段数及控制转子电阻的触点数，采用凸轮控制器控制绕线型电动机时，转子串接不对称电阻。( 3 )用于控制提升机构电动机时，提升与下放重物，电动机处于不同的工作状态。2 .控制线路分析( 1 )主电路分析图 2 凸轮控制器原理图凸轮控制器操作手柄使电动机定子和转子电路同时处在左边或右边对应各档控制位置。左右两边转子回路接线完全一样。当操作手柄处于第yi档时，各对触点都不接通，转子电路电阻全部接入，电动机转速*。而处在第五档时，五对触点全部接通，转子电路电阻全部短接，电动机转速*。( 2 )控制电路分析 凸轮控制器的另外三对触点串接在接触器 KM 的控制回路中，当操作手柄处于零位时，触点 1-2 、 3-4 、 4-5 接通，此时若按下 SB 则接触器得电吸合并自锁，电源接通，电动机的运行状态由凸轮控制器控制。( 3 )保护联锁环节分析 控制器 3 对常闭触点用来实现零位保护、并配合两个运动方向的行程开关 SQ1 、 SQ2 实现限位保护。

杭荣WDT-F-NB20轻工自动化设备用凸轮控制器
