DBM1440德国盾DEHN高能量避雷器,低压电器装置避雷器DBM1440--产品参数

能量协调雷电流保护器用于标称电压400 V和690V

密闭、无外喷气体的火花间隙
? 通过“RADAX-Flow”技术，实现了强大的续流
抑制及续流遮断能力
? 与电涌保护器DEHNguard能量协调，无需连接
额外线缆
? 工作状态/故障以绿-红标记在监视窗口中指示
低压电气装置直击雷及电涌保护，用于防雷分区 0A – 1.

DEHNbloc Maxi 1 440: 能量协调单极雷电流保护器，具有强大的续流抑制能力，用于 UC = 440 V
DEHNbloc Maxi 1 440 FM: 能量协调单极雷电流保护器，具有强大的续流抑制能力，用于UC=440V，带有供监控设备用的遥信端子
（浮动切换触点）
DEHNbloc Maxi 1 760 FM: 能量协调单极雷电流保护器，具有强大的续流抑制能力，用于UC=760V，带有供监控设备用的遥信端子
（浮动切换触点）
能量协调的DEHNbloc Maxi440和760是针对较高的电压系统而专门设计的，因而它防止了由于直接或间接的雷电流冲击所带来的危害，为无数的
工业上的应用提供了***保护。在风电及工业用的低压设备中，
DEHNbloc Maxi装置完全满足了市场需求，发挥了***出色的作用。无论是对保护电路还是雷电流保护器的外壳，在设计构造时都考
虑到了它在较高电压系统中应用的特点。能量协调的雷电流保护器DEHNbloc Maxi440和760的核心是它的久经考验的“RADAX-FLOW”技术。对工频续流***的抑制和对其快速的遮断(几毫秒)能力，使该产品变得特别。
的"RADAX-FLOW"续流抑制能力可确保在选择较小熔丝时，此熔丝不会跳变

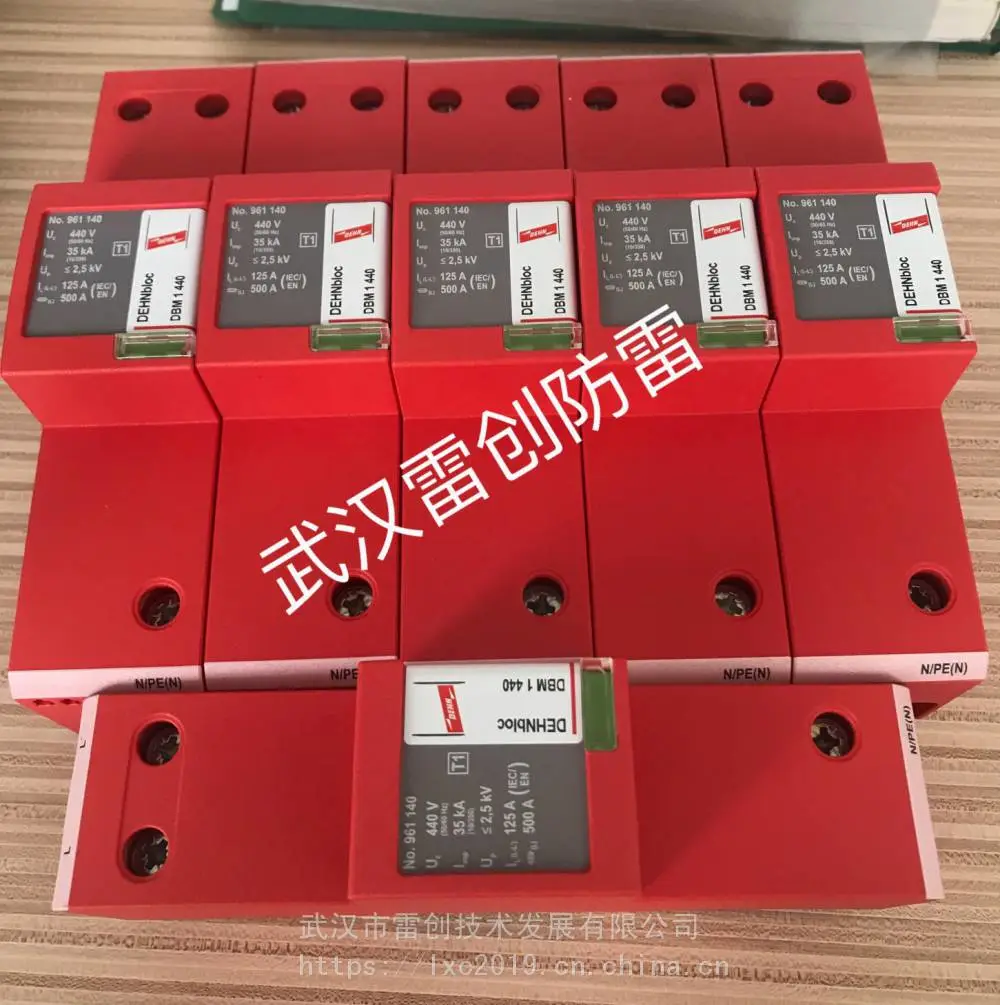

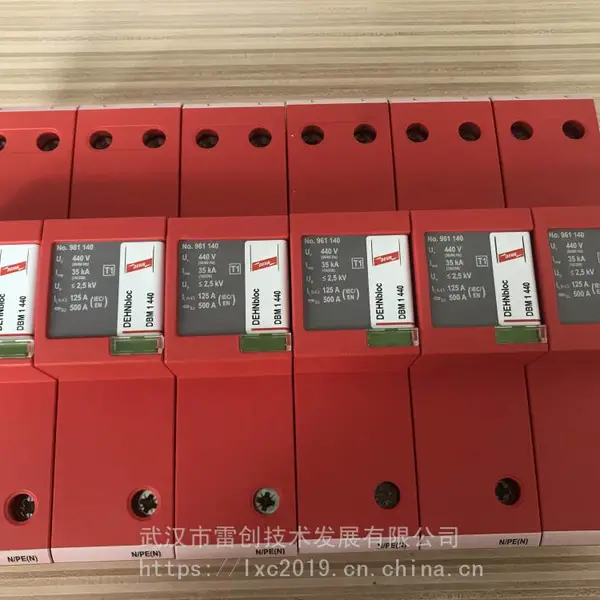

DBM1440德国盾DEHN高能量避雷器,低压电器装置避雷器DBM1440--产品图片

型号 DBM 1 440 DBM 1 440 FM
货号 961 140 961 145
SPD依据EN 61643-11 1 1
SPD依据IEC 61643-1/-11 I I
交流持续工作电压 (UC) 440 V 440 V
雷电冲击电流 (10/350 ?s) (Iimp) 35 kA 35 kA
比能量 (W/R) 306.25 kJ/ohms 306.25 kJ/ohms
标称放电电流 (8/20 ?s) (In) 35 kA 35 kA
电压保护水平 (UP) ≤ 2.5 kV ≤ 2.5 kV
工频续流遮断能力 (Ifi) 50 kArms 50 kArms
续流抑制/选择性 预期续流达到50 kArms 时， 32AgL/gG熔丝不跳 预期续流达到50 kArms 时， 32AgL/gG熔丝不跳
响应时间 (tA)  ≤ 100 ns  ≤ 100 ns
IK = 50 kArms (ta ≤0.2 s)时，后备熔丝 (L) 500 A gL/gG 500 A gL/gG
IK = 50 kArms (ta ≤5 s)时，后备熔丝 (L) 250 A gL/gG 250 A gL/gG
IK > 50 kArms时，后备熔丝 (L) 160 A gL/gG 160 A gL/gG
串联后备熔丝 (L-L&＃39;) 125 A gL/gG 125 A gL/gG
暂态过电压 (TOV) (UT) 690 V / 5 sec. 690 V / 5 sec.
TOV 特性 耐受 耐受
工作温度范围（并联） (TUP) -40°C...+80°C -40°C...+80°C
工作温度范围（串联） (TUS) -40°C...+60°C -40°C...+60°C
