床身上大回转直径

Swing over bed

mm

630

横滑板上大回转直径

Swing over cross slide

mm

350

大工件长度

Distance between centers

mm

1000-6000

床身导轨宽度

Guideway width

mm

550

床身承重范围

Max. load capacity

T

3

主轴孔径范围

Spindle bore

mm

104

主轴孔径锥度

Spindle bore taper

-

Metric φ120/MT5

主轴鼻端型号

Spindle nose type

-

C11

主轴转速级数

Spindle speed steps

-

3档变频

VF. 3 steps

4档液压

HYD. 4 steps

主轴转速范围

Spindle speed range

rpm

10-1000

17-1000

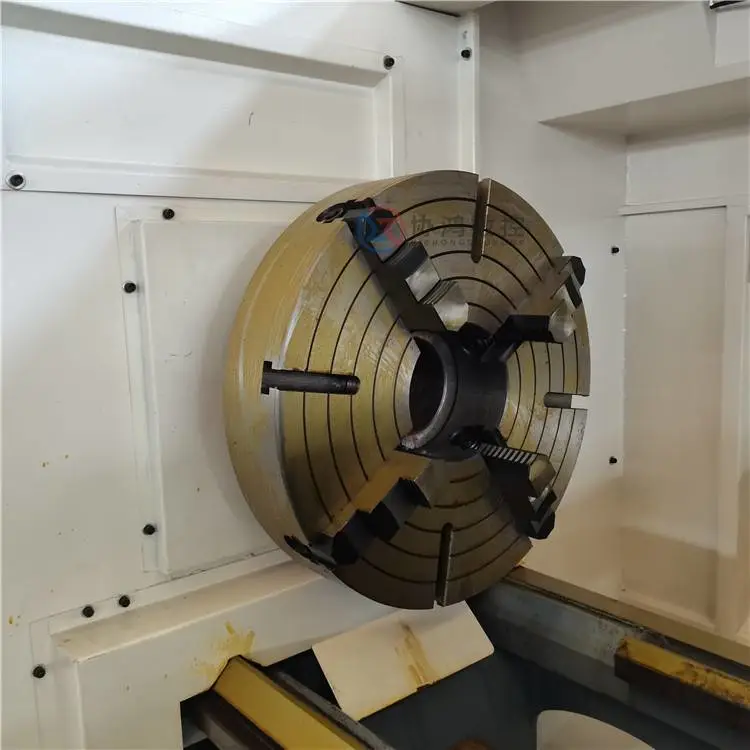

卡盘规格

Chuck

mm

φ315手动三爪/φ315 3-jaw manual

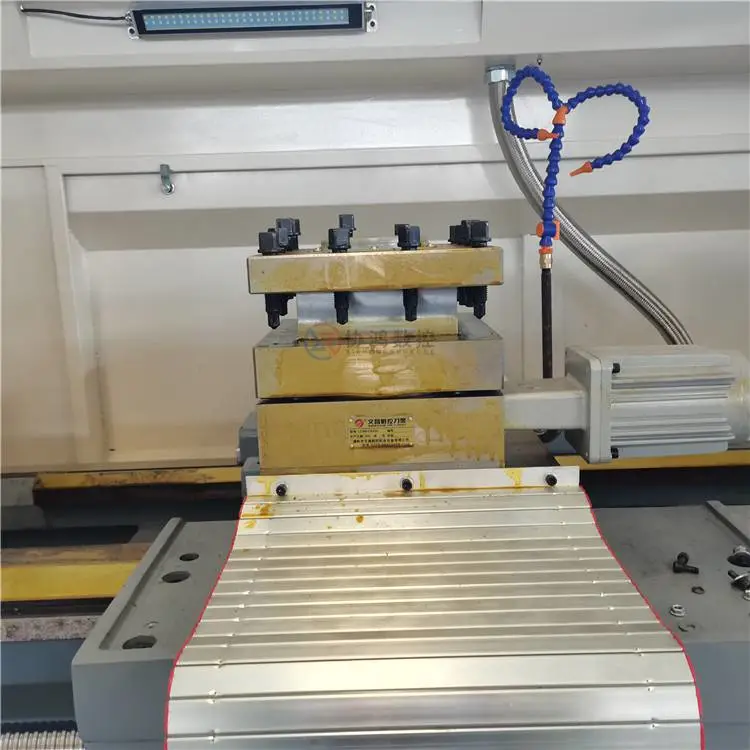

刀架类型

Turret/tool post

-

4工位电动刀架

Eletric 4 position

刀具尺寸

Tool size

mm

32 x 32

X轴行程

X axis travel

mm

320

Z轴行程

Z axis travel

mm

850/1350/1850/2850/3850/4850/5850

X轴快速进给速度

X axis rapid traverse

mm/min

4000

Z轴快速进给速度

Z axis rapid traverse

mm/min

6000

尾座套筒直径

Tailstock quill diameter

mm

φ100

尾座套筒锥度

Tailstock quill taper

-

MT5

尾座套筒行程

Tailstock quill travel

mm

250

主轴电机

Main spindle motor

kw

11

冷却泵电机

Coolant pump motor

kw

0.125

机床重量

Machine weight

Weight for 1000

kg

3700

Weight for 1500

kg

4100

Weight for 2000

kg

4500

Weight for 3000

kg

5300

Weight for 4000

kg

6100

Weight for 5000

kg

6900

Weight for 6000

kg

7700

外形尺寸

Overall dimension

Dimension for 1000

mm

3300x1750x1850

Dimension for 1500

mm

3800x1750x1850

Dimension for 2000

mm

4300x1750x1850

Dimension for 3000

mm

5300x1750x1850

Dimension for 4000

mm

6300x1750x1850

Dimension for 5000

mm

7300x1750x1850

Dimension for 6000

mm

8300x1750x1850
