湖南西乾电气设备有限公司本着“以人为本、科技先导、顾客满意、持续改进”的工作方针，致力于工业自动化控制领域的产品开发、工程配套和系统集成，拥有丰富的自动化产品的应用和实践经验以及雄厚的技术力量，尤其以 PLC复杂控制系统、传动技术应用、伺服控制系统、数控备品备件、人机界面及网络/软件应用为公司的技术特长，几年来，湖南西乾电气设备有限公司在与德国 SIEMENS公司自动化与驱动部门的长期紧密合作过程中，建立了良好的相互协作关系，在可编程控制器、交直流传动装置方面的业务逐年成倍增长，为广大用户提供了SIEMENS的新 技术及自动控制的良好解决方案

德国西门子bai股份公司du创立于1847年，是全球电子zhi电气工程领域的***企业dao。西门子自zhuan1872年进入shu中国，140余年来以创新的技术、***的解决方案和产品坚持不懈地对中国的发展提供全面支持，并以***的品质和令人信赖的可靠性、***的技术成就、不懈的创新追求，确立了在中国市场的***。2015财年（2014年10月1日至2015年9月30日），西门子在中国的总营收达到69.4亿欧元，拥有超过32000名员工。西门子已经发展成为中国社会和经济不可分割的一部分，并竭诚与中国携手合作，共同致力于实现可持续发展。

2014年9月，西门子股份公司和博世集团达成协议：罗伯特·博世公司将收购西门子所持有的合资企业博世和西门子家用电器集团（简称博西家电）50%的股份，交易完成后博西家电将成为博世集团的全资子公司，西门子***退出家电领域。出售家电业务正是西门子专注于电气化、自动化和数字化战略的体现之一。

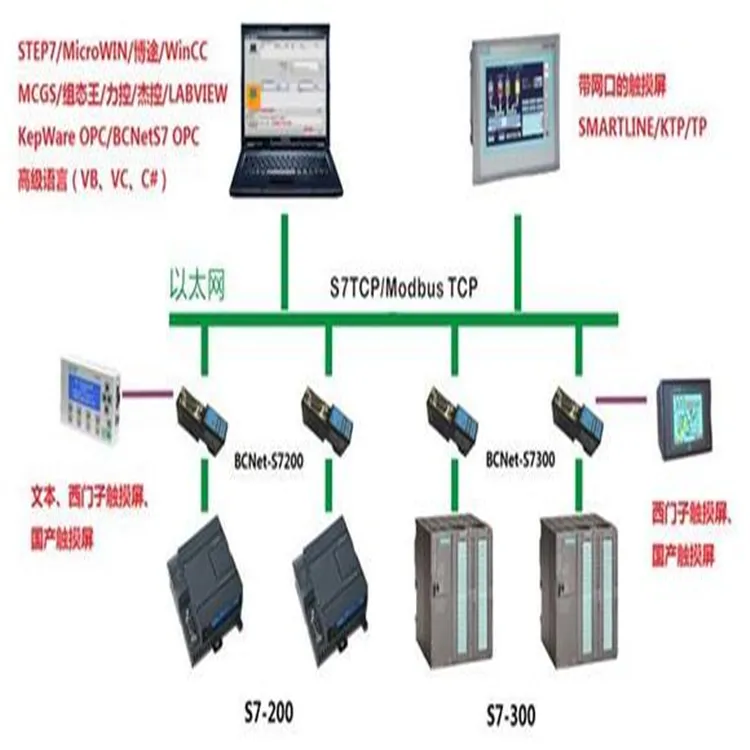

S7-200和S7-300的以太网通信

S7-200 PLC本体没有以太网口，需要通过以太网模块CP243-1来扩展以太网通信，且一个S7-200PLC只能扩展一个CP243-1。CP243-1不是即插即用模块，需要通过其他方式对S7-200下载一个包含以太网向导的项目文件才可以使用。
通过以太网向导，最多8个以太网S7控制器通信，每个连接既可以是服务器连接也可以是客户机连接。除此之外，CP243-1还可以同时支持一个STEP 7-Micro/WIN的编程连接。
一个客户端（Client）可以包含1－32个数据传输操作，一个读写操作最多可以传输212个字节。如果CP243-1作为服务器运行，每个读操作可以传送222个字节。

S7-200 可以通过 CP243-1 作为服务器端和客户端建立 S7 连接，这意味着以下可能:
1. 在 S7-200 中配置一个客户端，因此S7-200将主动激活与远程服务器的 S7 连接。
2. 在S7-200中配置服务器连接，因此S7-200可被动的响应建立好的S7连接，远程的客户端将与S7-200建立连接，S7-200作为服务器提供数据。

系列视频：S7-200跟我学/跟我做

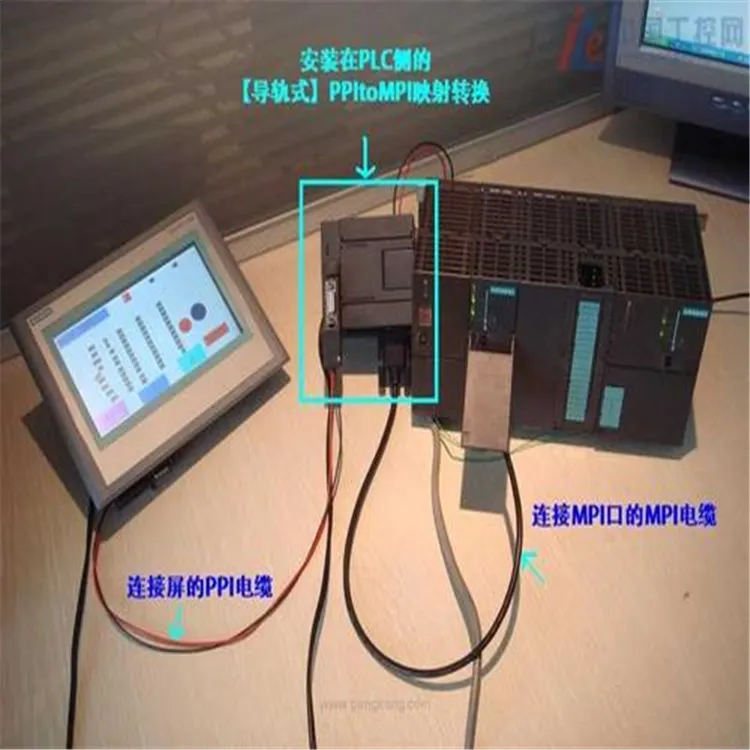

S7-200和S7-300之间的MPI通信

S7-200 PLC与S7-300 PLC之间采用MPI通讯方式时，S7-200 PLC中不需要编写任何与通讯有关的程序，只需要将要交换的数据整理到一个连续的V 存储区当中即可，而S7-300 PLC中需要在组织块OB1（或是定时中断组织块OB35）当中调用系统功能X_GET（SFC67）和X_PUT(SFC68)，以实现S7-200 PLC与S7-300 PLC之间的通讯。调用SFC67和SFC68时VAR_ADDR参数填写S7-200的数据地址区，由于S7-200的数据区为v区，这里需填写 P#DB1.DBX×× BYTE n 对应的就是S7200 V存储区当中VB××到VB（××＋n）的数据区。例如交换的数据存在S7-200中VB50到VB59这10个字节当中，VAR_ADDR参数应为 P#DB1.DBX50.0 BYTE 10.
首先根据S7-300的硬件配置，在STEP7当中组态S7-300站并且下载，注意S7-200和S7-300出厂默认的MPI地址都是2，所以必须修改其中一个PLC的站地址，例子程序当中将S7-300 MPI地址设定为2，S7-200地址设定3，另外要分别将S7-300和S7-200的通讯速率设定一致，可设为9.6K，19.2K，187.5K三 种波特率，例子程序当中选用了19.2K的速率。

WinCC V7.4同时使用多个驱动通信

如果在一个WinCC项目中同时使用多种驱动进行通讯，因为通讯接口和参数不同，在“系统参数”中就不能将Logic device name（逻辑设备名称）都设置为S7ONLINE。简单的做法就是，可以将实际通讯板卡的名称直接设置为Logic device name（逻辑设备名称）

利用BSEND/BRCV功能实现S7-300/400与WinCC Professional的大数据量交换

同***WinCC相同，WinCC Professional也 支持Rawdata（原始数据）类型的变量，可以实现和PLC的批量数据交换。本例描述在TIA Portal中如何实现S7-300/400与和***WinCC和WinCC Professional的BSEND/BRECV功能。

目录

   1       WinCC BSEND/BRCV功能介绍

   2       ***STEP 7 和WinCC(TIA Portal)的组态

     2.1 ***STEP 7 组态

     2.2 组态WinCC站

     2.3 组态WinCC的连接和变量

     2.4 组态WinCC的画面和脚本

     2.5 调试项目

   3       STEP 7(TIA Portal)和***WinCC的组态

     3.1 组态PLC的硬件设备

     3.2 组态PLC的网络连接

     3.3 编写PLC程序

     3.4 组态WinCC的连接和变量

     3.5 组态WinCC画面和脚本

     3.6 调试项目

   4       TIA Portal中STEP 7和WinCC的组态

     4.1 TIA Portal中STEP 7的组态

     4.2 TIA Portal中WinCC的组态

     4.3 调试项目
