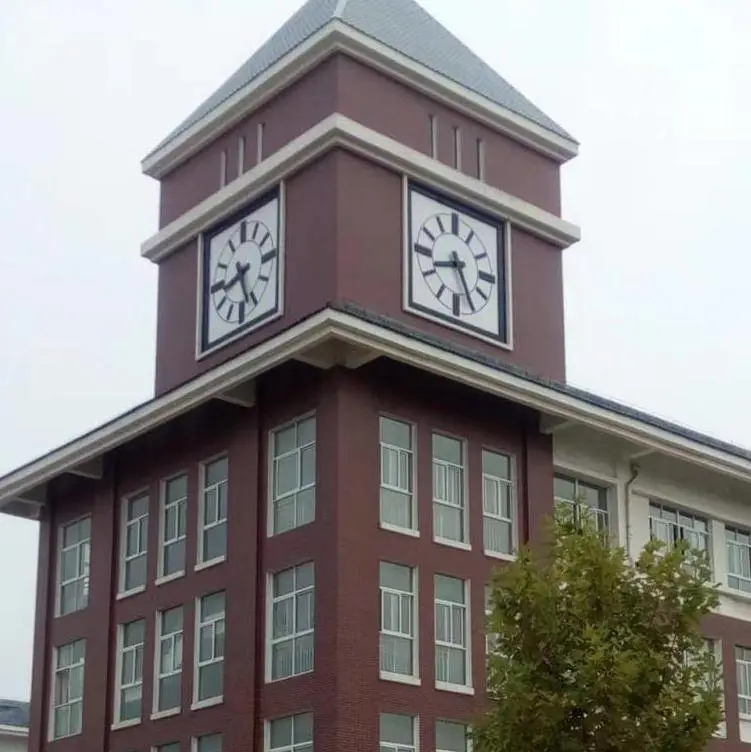

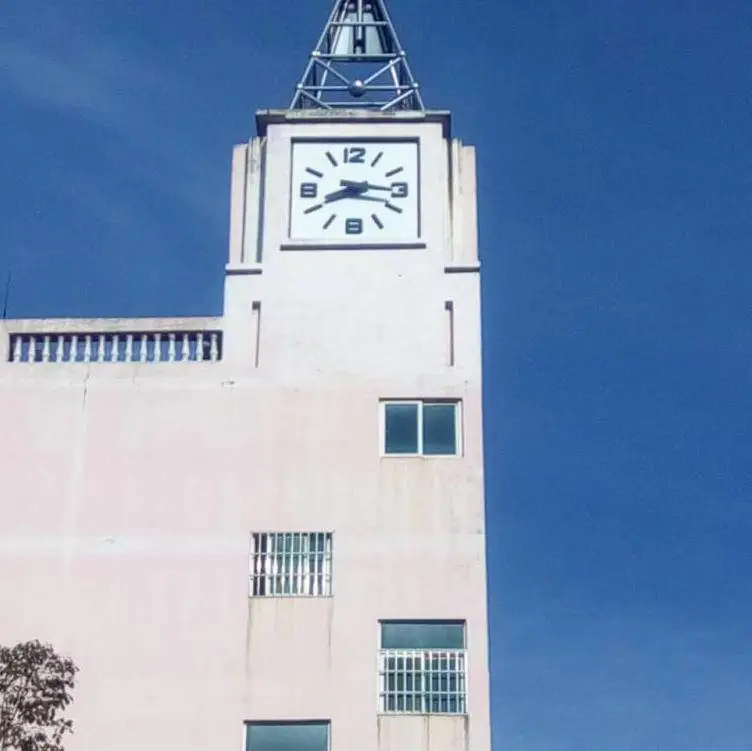

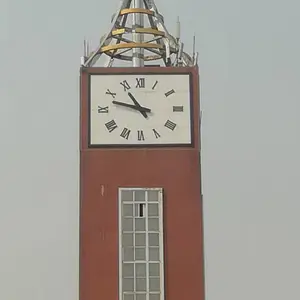

楼顶大型钟表常见的外墙挂钟，景观钟，汽车站报时大钟几种安装方法：

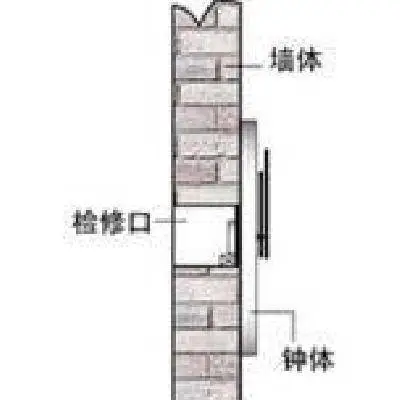

1.壁挂式：顾名思义，大钟的钟面像家中的石英钟一样悬挂在外墙上。 通常适用于1m-3m的大型时钟。

2.嵌入式：整个大钟主体完全嵌入墙中。 要求钟体和洞口具有紧密的协调关系。 通常，首先保留较大的洞口，洞口形状尺寸和钟体一致，洞口通透，后面无遮挡，基本和窗户安装方法一样， 嵌入钟表主体后，将缝隙进行装饰。这种方法牢固，最主要的是后期维修方便。

3.半嵌入式：这种大钟表的正面有一个凸起的前边缘，并且壁孔的尺寸必须大于钟表主体且小于钟表的前边缘。 安装后，从外部看起来与壁挂式类似。

4.整体式：指的是通过民用建筑方法直接获得的钟面/钟盘，常见钟面材质有石材，瓷砖，玻璃，上漆后的墙体，铝塑板等，简洁，大方。

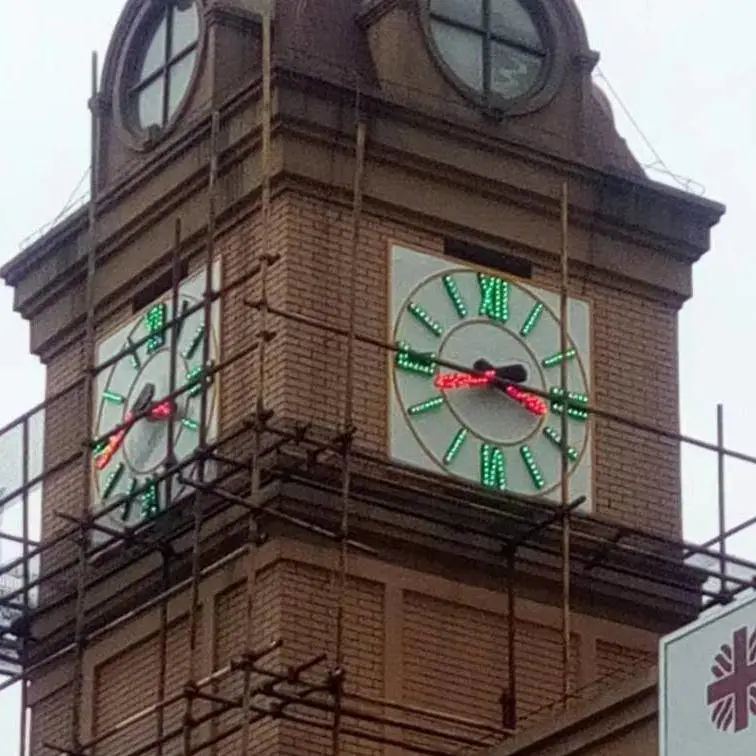

烟台科信钟表塔钟安装规范和注意事项

塔钟能否正常运转，除了和塔钟设备质量有关，还与安装质量有很大关系，烟台科信钟表有着高素质的安装工程师，从事行业多年，有着丰富的安装经验，以下是我公司现场简易安装标准和注意事项：

1.钢骨架的焊接

a.平整，外面的角铁保持在一个平面，变形角铁不允许使用。

b.注意铺设铝板的尺寸要求和检修门位置及刻度要求。

c.焊接牢固。

d.表面涂防锈漆并做好防腐处理，特别是焊接点。

2.钟面铝板铺设

a.钟面铺设必须平整，如不平整，应在钢骨架铝板间加橡胶垫。

b.缝隙不超过1mm

c.钟面铝板要达到美观，对称。

d.刻度内径符合设计要求。

e.刻度分布均匀，不能歪斜，刻度和钟面接触要用密封胶密封。

f.钟面要整洁，不能有凹凸不平现象

3.检修门

a.检修门尺寸符合图纸要求。

b.与钟面之间保持横平竖直，检修门和钟面缝隙不大于1mm。

c.铰链开启自如，为维修提供方便。

d.检修门后不能有障碍物，阻挡检修门的开启。

4.机芯和反馈开关安装注意事项

a.***机芯轴在钟面中心，机芯轴和钟面垂直。

b.确保机芯时，分轴超过钟面长度适当，每面距离相等。

c.与钟面和其他部位连接牢固，确保机芯运行时不抖动。

d.机芯所处位置空间足够，***检修时顺利拆卸机芯。

e.检查机芯运转是否灵活，有无转不动或手感有很大阻力，以及是否有漏油现象，再检查步进电机和机芯的固定是否牢固，不允许有松动情况。

f.连接步进电机的六芯线要注意接线方式，步进电机每两根为一种颜色，共三种颜色。在和护套线驱动板连接时，应该是步进电机的同一种颜色中较长的一根电机线先接，稍短的一根后接，连接六芯护套线顺序依次为红，黄，绿，蓝，黑，白。

g.安装反馈开关时要注意其和转轴之间间隙小于2mm。并一定要将反馈开关的紧固螺帽固紧，不允许以其他填充物紧固螺帽。同时在运转时还必须观测反馈开关上的发光管是都规律闪烁，否则必须检测反馈开关是否有工作电压24付

5报时系统安装注意事项

a喇叭朝向听众，喇叭口应保持俯视10-15度的姿势，严禁喇叭口朝天现象发生，以免发生雨水烧毁音圈。

b.均匀分布或按客户要求。

c.前方五障碍物。

d.喇叭支架和喇叭间螺丝紧固好，喇叭支架和支撑物固定牢固。

e.喇叭并联接线时注意同色导线连接，区分正负极。

f.扩大机和喇叭的连接导线，必须采用截面为1.5平方mm以上的导线

g.喇叭安装完后用万用表测量8支喇叭并联后电阻在2欧左右，否则逐个检测每只喇叭好坏。

h.扩大机音量开关电位器应开到旋钮的2/3处，不必开到，以防烧毁喇叭。

i.扩大机空载时输出电压为39伏左右。

6.塔钟控制系统安装注意事项

a控制系统距离机芯和喇叭的可靠距离为50米以内。

b放置在通风干燥的地方，市内温度应在0到40度之间，尤其要注意东北地区的严寒和南方地区的潮湿。

c注意防尘，灰尘的大量侵入。

d要求甲方有专人负责保管，培训甲方指派的专人看护，调试。

e要查明进户电源线220v的安全性和可靠性，电源线截面不低于1.5平方mm。

f检测塔钟用电电压，要求为200—240伏间，尤其是20点后的的电压数值如超出范围较大时，要加3kva以上的稳压电源。

g要注意控制系统环境的防漏雨，防火，低温以及防强磁场的安全措施，控制系统应安装于干净整洁的室内，周边无易燃物及变电系统，否则采取屏蔽措施，防止强磁场对系统的干扰，母钟环境温度0-45度，子钟环境温度-10～+50度，所以安装时要注意当地的低温度，采取一定保温措施，以防止控制系统失控。

h控制系统安装前将控制柜内的线路板及各部位的连接线全部检查一遍，检查是否松动和脱焊，以消除运输过程中振动所造成的接触不良，从而导致系统状态不正常

i控制系统检查完后，先在不带负荷的情况下通电实验，以验证系统是否正常运行，包括显示屏幕的显示状态，以及驱动板的输出电压是否在伏左右，如出现不正常现象，应立即关掉电源，排查故障严禁带电插拔线路板。

j空载运行15分钟后，确实无故障后，关掉电源，连接机芯控制线，调试开始。
