AB系列高分段塑壳断路器ABH202B/ABH203B/ABH204B

 ·  具有体积小，标准化安装尺寸，经济实用等特点
 ·  额定电流：5～800A
 ·  额定电压：AC 600V
 ·  应用范围：低压配电系统的保护、电机及控制设备的保护等

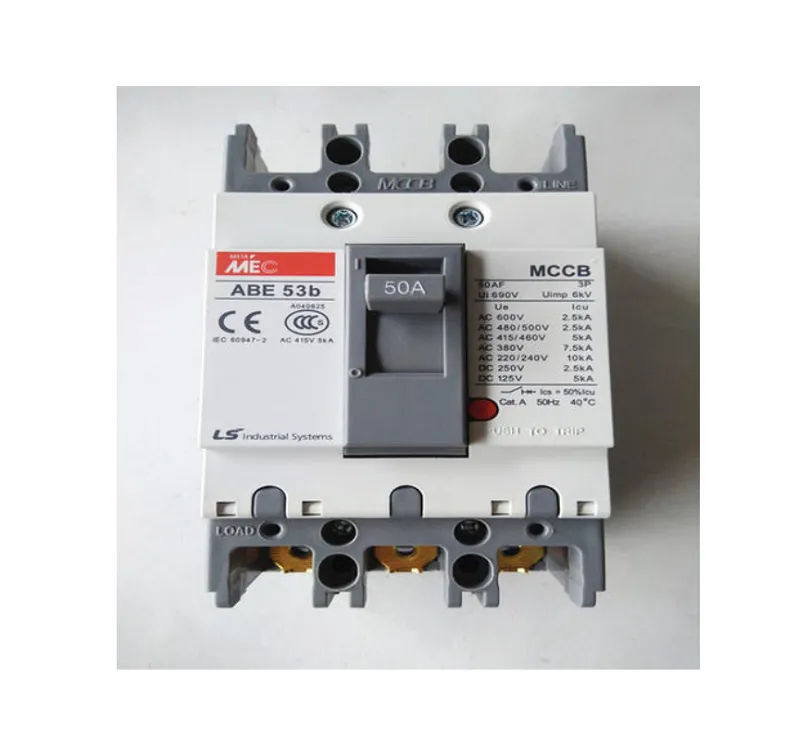

ABE102b 2P 100A LS塑壳断路器情况概述

塑壳断路器也被称为装置式断路器，所有的零件都密封于塑料外壳中，辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化。由于结构非常紧凑，塑壳断路器基本无法检修。其多采

用手动操作，大容量可选择电动分合。由于电子式过电流脱扣器的应用，塑壳断路器也可分为A类和B类两种，B类具有良好的三段保护特性，但由于价格因素，采用热磁式脱扣器的A类产品的***更高。 塑壳断路器是将触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内，一般不考虑维修，适用于作支路的保护开关，过电流脱扣器有热磁式和电子式两种，一般热磁式塑壳断路器为非选择性断路器，仅有过载长延时及短路瞬时两种保护方式，电子式塑壳断路器有过载长延时、短路短延时、短路瞬时和接地故障四种保护功能。部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。大多数塑壳断路器为手动操作，也有部分带电动机操作机构。

ABE102b 2P 100A LS塑壳断路器工作原理

低压断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。

当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作，主触点断开主电路。

当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作，主触点断开主电路。

当按下分励脱扣按钮时，分励脱扣器衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
