一、用途

本试验机测定水泥及其它建筑材料抗压强度之用。载荷300KN，加载形式为液压，负荷显示为数显，本机示值精度高，活塞行程大，而且结构紧凑，造型新型，操作简便，维修简单，搬运方便。

二、技术参数

     1、   载荷                                 300KN

     2、测量范围                                 0-300KN

     3、压力板间净距                        390mm

     4、上下压板尺寸                             150mm×200mm

     5、活塞直径×  行程                         Φ125mm×80mm

     6、油液  压强                        25MPa

     7、准确度                                    ±1%

     8、电源                                   380V（50HZ）

     9、电机功率                                 0.75kW

     10、活塞的   上升速度                       ＞60mm/min

     11、活塞的自由回落速度                        ＞35mm/min

     12、试验机噪声                             ≤72dB（A）

     13、外形尺寸（长×宽×高）                  860mm×400mm×1280mm

     14、整机重量                                450㎏

三、构造

     本机由机架、测力数字显示装置、油泵、送油阀、回油阀等部件构成一个完整体。

     1、机架部件：如图一所示，油缸(9)与横梁（2）通过两根立柱（4）连成一个整体，上压力板（3）可与上夹具体连接固定在机架（11）上的工作油缸（9）及内部套于上升80mm，当活塞上升时，为防止粉尘进入油缸而备有防尘圈（6）及内部套于油缸内的组合密封垫（10）通过雄球座（5）底部的球面与油缸之间微量渗油是允许的，油缸壁上专门设有溢油通道。这种结构可以使工作油缸与活塞之间的摩擦减小到最少限度，从而***试验机的精度。

     试验机外形及基础图见图二

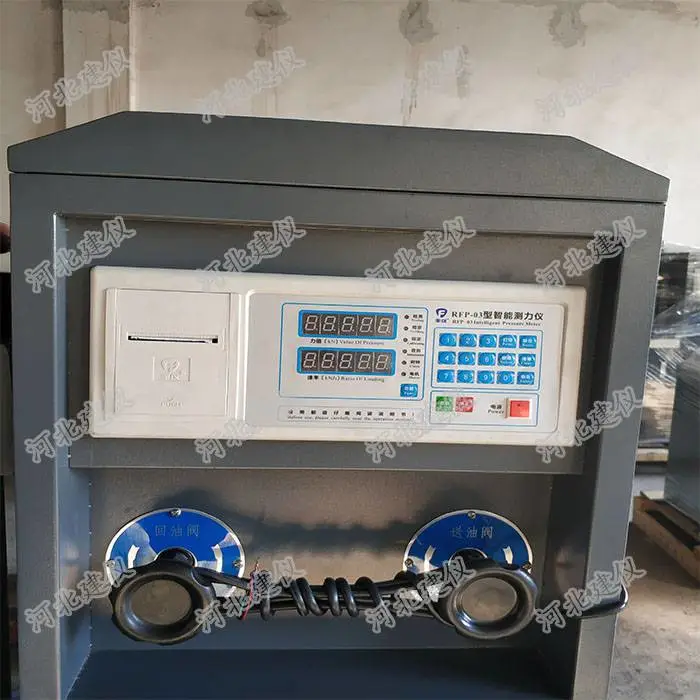

     2、油力数字显示装置

                  3、油泵

   本机采用的五柱轴向高压油泵，它由电机经平键（1）与之连接，工作平稳而无噪声，油泵体（5）内柱套（8）、柱塞（9）均采用优质合金钢并经热处理和精密研磨制成，其配合面具有相当高的质量，性能良好工作效率较高。油泵主轴（3）旋转，在圆周方向分布有五根轴向柱塞，分别借弹簧的（10）压力使柱塞贴紧与主轴的斜盘（2）上，五个柱塞分别与五个柱套相结合，当柱塞随斜盘作往复运动时，完成吸油和排油动作。吸油油泵单向阀（7）的钢球（6）贴紧阀口，而当油腔有为满油后，柱塞被斜盘推回，首先是堵住进油口，然后压缩油液使之产生高压，推开单向阀排出高压油。油箱安放于机架底部，其储油量足以即使压力处于较长时间工作，也不致使油液温升过高而影响精度，油箱的油量可通过油标进行观察。

   4、送油阀

送油阀是一个分路式流量调节阀，它由一个变节流器和一个定差减压阀并联组成。进油口接通油泵，当旋转手柄（1）时，带动送油阀芯（2），可使阀门有节奏地打开，此时油泵所供之压力油通过阀门经过油管送至回油阀，流量大小可以调节。当送油阀右移时油门小，甚至完全关闭回油阀时则油泵所供之油在送油阀腔内推动，减压阀的阀芯套（7）及阀芯杆（9）后移，当移到回油管位置时，则油泵所供之油与三通阀接通，压力油即经回油管路，只有当阀芯右端的油压超过一定限度时才能打开回路。

   5、回油阀

     回油阀是一个卸荷开关，顺时针转动手柄（1），则嵌有密封O型圈（3）的阀杆（2）推动钢球（4）顶在阀体（5）上，回油阀关闭，送油阀送过来的油液全部进油缸对试体施压，反之逆时针转动手柄，回油阀打开，送油阀送过来的油液或工作油缸内的油液通过回油管回到油箱。其用途是当试样压碎后，工作油缸油压迅速下降，此时操作人员即打开回油阀卸荷。

6、液压系统原理

  油箱（1）内的油经滤油器（2）被吸入油泵（3)通过油管（4）送至送油阀，当送油阀（5）、回油阀（7）完全关闭时，高压油经油管（6）、（8）进入工作油缸（9），使工作油缸内活塞升起并产生压力。

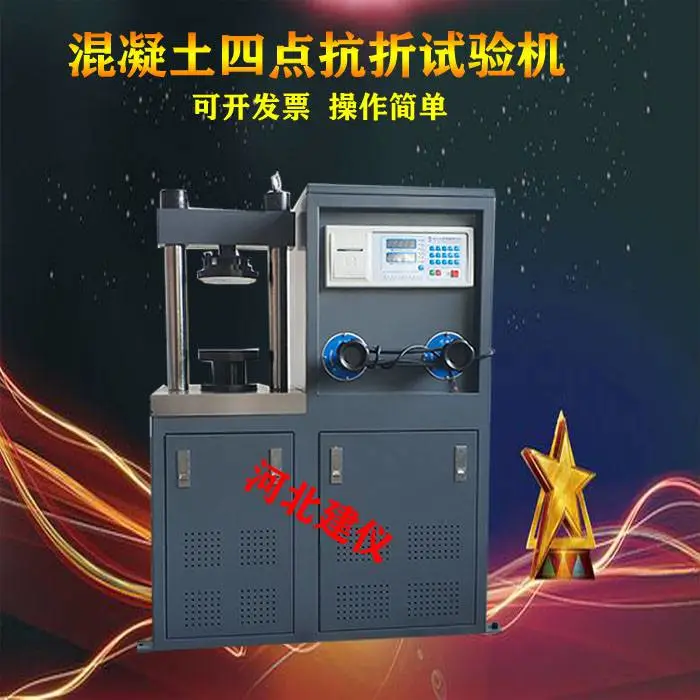

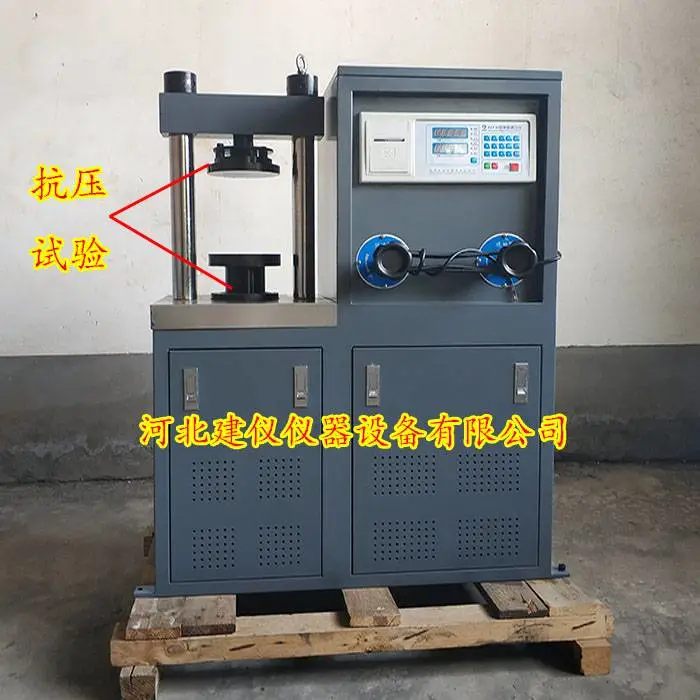

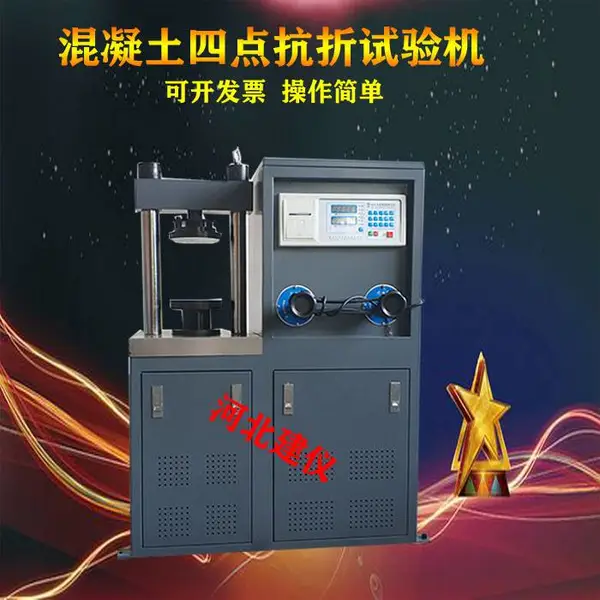

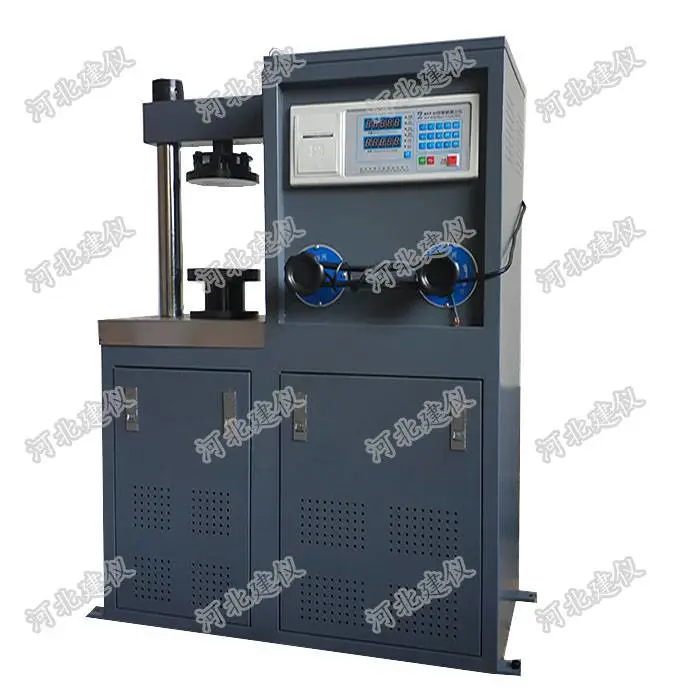

产品图片
