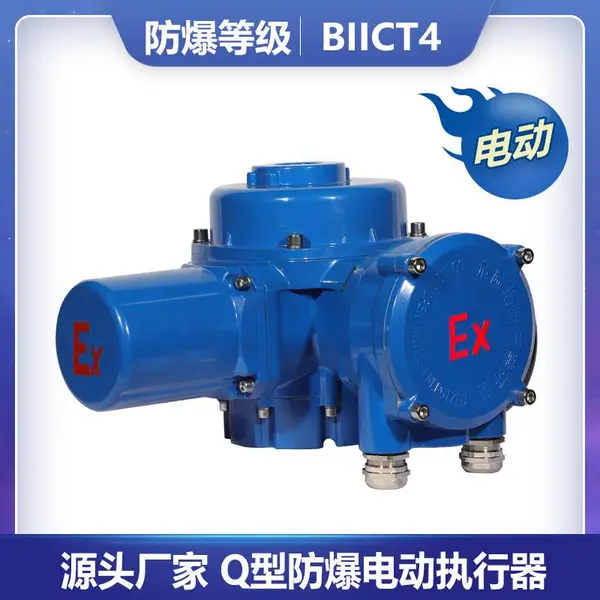

「 防爆型电动执行器」

TQL 系列阀门电动装置是我公司开发出的又一新产品。该产品适用于中小口径的蝶阀、球阀和旋塞阀等做 90 °回转的阀门和类似设备。

TQL系列阀门电动装置采用了新的主传动结构，主传动中的三级减速机构放在同一个壳体内，属于一体型结构的阀门电动装置。该系列产品是用于 90 °回转阀门的部分回转阀门电动装置朝一体型结构发展的新产品。

该阀门电动装置是与 90 °回转阀门配套组装成电动阀门使用的，用来控制阀门的开启和关闭。操作人员可以在控制室内远距离对阀门进行控制，也可以在现场手动操作。该产品广泛地应用于使用管道阀门的给排水、供热、电站、化工、食品、纺织、造纸、制药、船舶、钢铁和煤矿等工程。

该产品具有以下特点：

    1 ．体积小、重量轻，主传动采用一级直齿轮、一级蜗杆蜗轮和一级少齿差行星减速机构，该三级减速机构放在同一个壳体内、结构紧凑。

    2 ．整机外壳为密闭结构，壳体的所有结合部位均采用 O 形橡胶密封圈，密闭性能可靠。该产品有基本型 、 非侵入式免开盖整体型和调节型、防爆型等结构型式。

    3 ．承担载荷的零件采用高强度的材料，经热处理，强度高，整机承载能力大。

    4 ．设有行程控制机构、转矩控制机构、现场开度指示机构和远距离指示阀门开度的电位器及手动机构等。功能齐全，整机性能可靠。

    5 ．手电动切换为全自动切换，没有切换手柄，用户不必担心因忘记扳动切换手柄而产生操作错误。

    6 ．大接线盒，接线盒有二个密封的电缆进线孔，接线非常方便。

    7 ．箱体上设有二个（开、关方向各一个）机械限位螺钉。

    8 ．安装调整和维护简便。

    9 ．我公司有推荐的与阀门联接的尺寸，也可按用户要求的尺寸生产。

   10 ．产品符合有关标准。

电机：阀门专用电机，额定运行时间为 10 分钟，电机安装在箱体的外侧面，用齿轮与箱体内的主传动结构连接。

主传动（减速机构 ) ：由直齿轮、蜗轮蜗杆和少齿差行星齿轮减速机构组成。然后由输出轴输出动力、驱动阀门的阀杆。

行程控制机构：采用凸轮机构，凸轮轴与输出轴同步，在开向和关向各设两个凸轮和微动开关，一个控制电机电源一个接通指示灯。

转矩控制机构：采用蜗杆轴向窜动结构，蜗杆轴上装有蝶形弹簧，当电动装置有转矩输出时，蜗杆轴就会压缩蝶形弹簧产生轴向窜动（位移），蜗杆轴的轴向窜动量的大小与电动装置输出的转矩大小成正比，通过齿条和齿轮，把蜗杆轴的窜动量变成凸轮轴的偏转角度，然后用凸轮触动微动开关。产品出厂时输出转矩已调至产品铭牌上标明的“输出转矩”值。

开度指示机构：用于现场指示阀门开启程度。行程控制机构中凸轮轴的顶部装有刻度盘。

手电动切换：为全自动切换结构，没有切换用的手柄。
