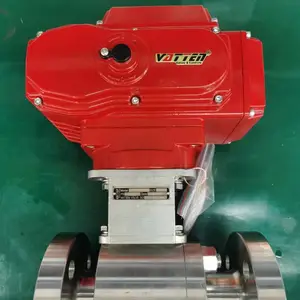

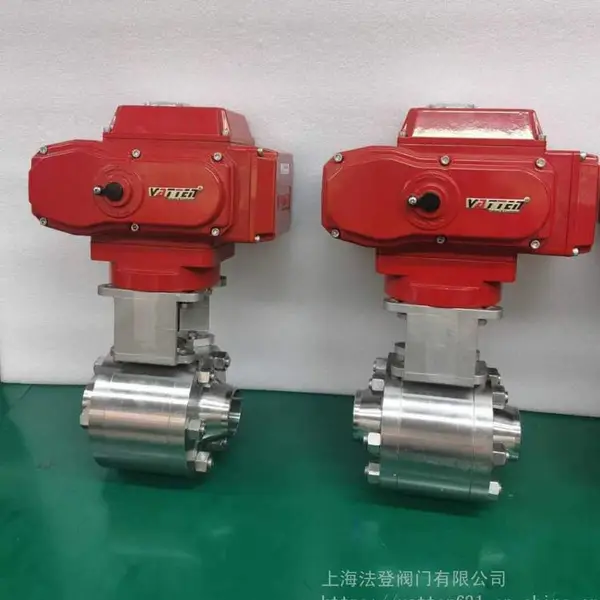

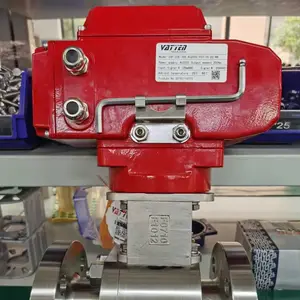

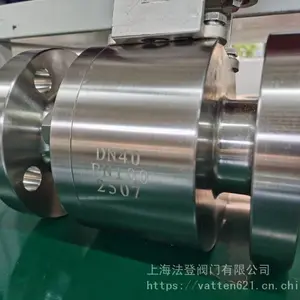

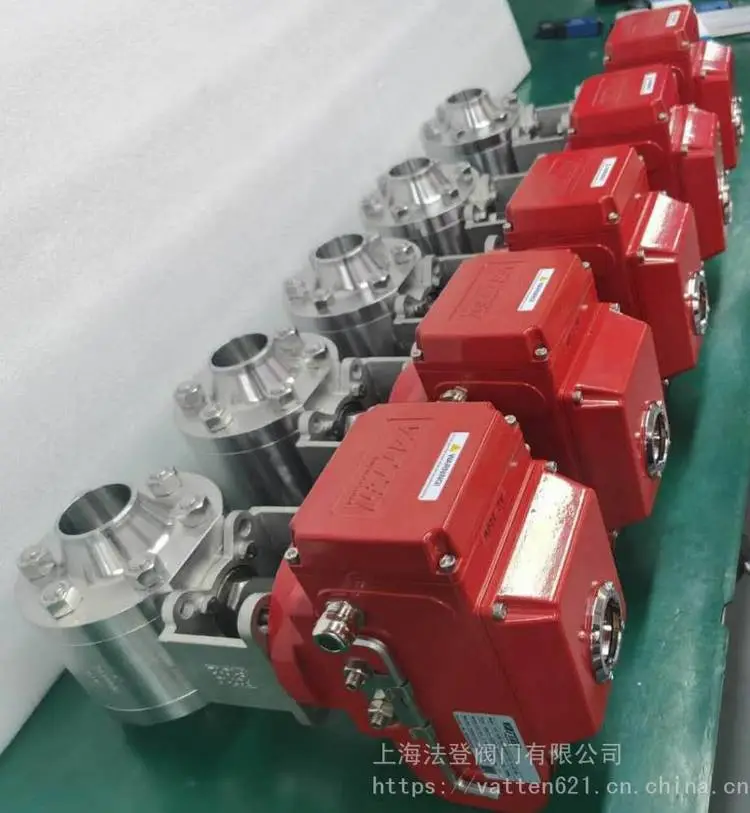

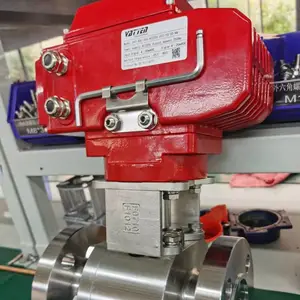

双相钢电动对焊切断阀 自控对焊球阀2507材质 德国VATTEN

球阀(ball valve)问世于20世纪50年代，随着科学技术的飞速发展，生产工艺及产品结构的不断改进，在短短的40年时间里，已迅速发展成为一种主要的阀类。在西方工业发达的，球阀的使用正在逐年不断的上升。

在我国，球阀被***的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业，在国民经济中占有举足轻重的地位。它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。

球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀***适宜做开关、切断阀使用。

开启过程

1、在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。

2、当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

3、阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4、直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

关闭过程

1、关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

2、继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。

3、 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。

4、手轮转动的后面几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

参数等级

1、公称压力或压力级：

PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；

2、公称通径或口径：DN6～900、NPS 1/4 ～36；

3、连接方式：法兰、对焊、螺纹、承插焊等；对夹,

双由令,快装等

4、适用温度：-20℃～150℃；

5、驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动；

6、阀体材料：WCB、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。双相钢陶瓷等***不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介二，

以上仅供参考
