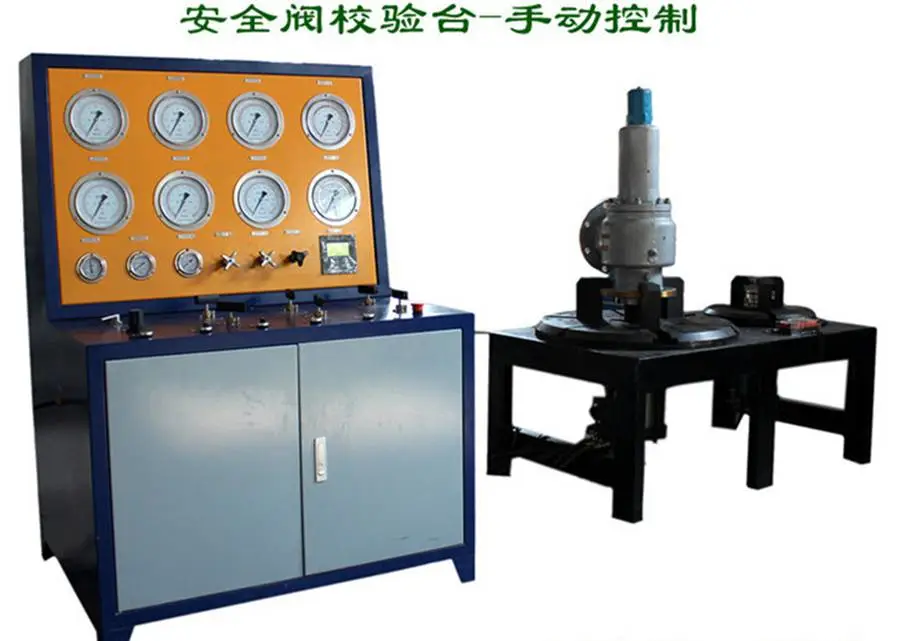

一、功能

安全阀装配测试台对各种安全阀进行整定压力调整、整定压力检测、排放压力检测、回座压力检测等，考核其压力密封性能、泄漏率。

二、型号

SVTA-400-40

说明：400----安全阀通径 400mm

40----安全阀工作压力40MPa

三、系统组成

主要由动力系统、工件装夹系统、数据采集测试系统、电气控制及输出系统等组成。

1.

动力系统：

2.

空气增压泵STT40(一用一备):驱动压力3-7bar;输出压力180-420bar; 为高压输出提供压力；

2.工件装夹系统：

本装夹系统采用相应规格的油缸进行加紧，夹紧力充分满足安全阀的压力要求；安全阀采用规格相应的连接工装，与高压泵气体管路相连；油缸夹紧***被测件与管路之间的密封性，3路单独操作。

2.1 5T夹紧力安全阀装卡座

加紧动力系统：5bar-8bar压缩空气

2.2 20T夹紧力安全阀装卡座

加紧动力系统：采用赛思特自制的气液增压泵GD64WL，该泵采用电气比例阀控制，升压速度无级可调，压力恒定，夹紧平稳

2.3 30T夹紧力安全阀装卡座

夹紧动力系统同上

3.数据采集测试系统：

压力采集系统组成，实时采集压力-时间变化，自动绘制压力-时间曲线。

压力传感器：按压力段设置四级传感器

压力范围：0-1MPa;0-2.5MPa，0-25MPa,0-60MPa

性能指标高达±0.5%FS的精度，量程比100:1 ;

提供10年的稳定性与有限寿命期的***

4.电气控制及输出系统：

软件：采用NI公司LabView，自主开发软件程序。通过采集卡将压力、时间数据统一传输到计算机，计算机对各数据进行显示、放大、记录、形成曲线，各数据可以通过打印机进行打印。美国NI采集板卡 :在高采样率下***高精度。

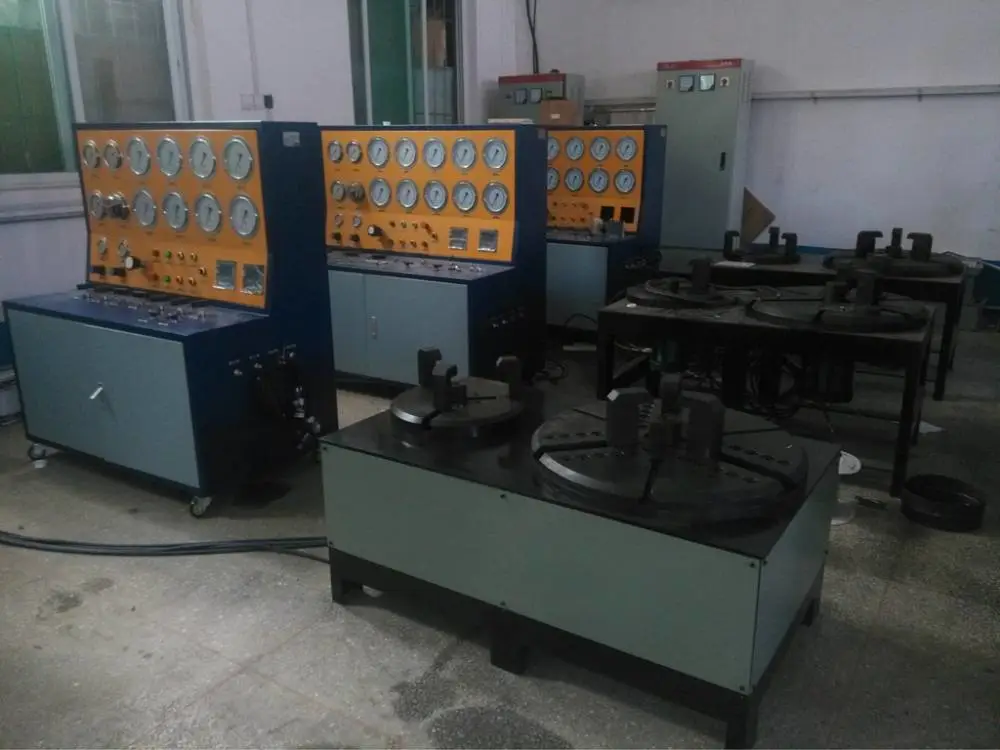

 安全阀校验台典型应用 高精度安全阀校核装置 阀门校验的设备

DN25～400mm法兰式安全阀、 ″~ ″螺纹式安全阀、全启式/微启式安全阀，常规厚薄法兰式安全阀、国产/进口安全阀，弹簧直接载荷式安全阀、带动力辅助功能的安全阀、带补充载荷的安全阀的性能测试。
