HDMI高清接口保护器ESD静电二极管UMD0524P,广泛用于蓝光DVD,平板电脑,高清机顶盒,高清电视等设备的HDMI接口ESD保护

本文就推荐介绍一下这个型号：UMD0524P

UMD0524P的***线路电容(0.8pF)将ESD保护性能提高到了一个新的水平。设计工程师***能够对高速接口实施高于IEC 61000-4-2 4级标准的空气和人体接触静电放电保护，同时还能限度地降低HDMI信号的失真度，***数据具有很高的完整性。UMD0524P兼容其他的高速接口，如IEEE 1394a/b接口、USB2.0接口、以太网接口、视频线路接口。

1：ESD静电二极管UMD0524P的参数：

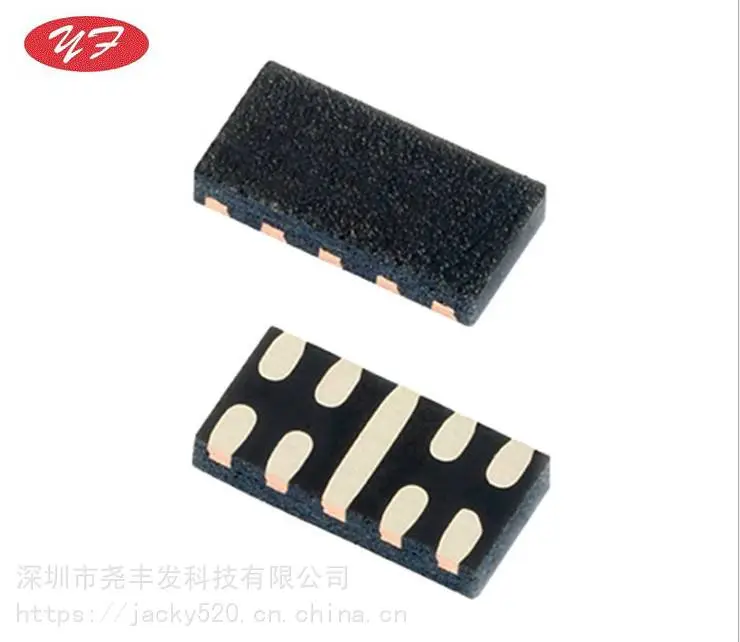

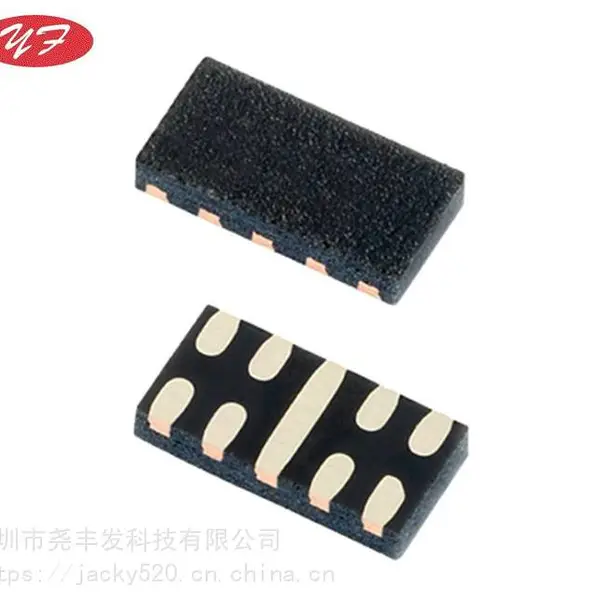

封装：DSON-10

电压：5V

钳位电压：15V

容值：0.8pF

功率：150W

可以替换的型号：

ULC0524P；HESD0524P;ESD0524P;SFI0524P;RCLAMP0524P.TCT;JEU0524P;YSCLAMP0524P;

CMESDPC0524P ;CDDFN10-0524P;ESDR0524P;PLR0524P-LF-T7;

2：ESD静电二极管UMD0524P的特性：

1、依据(tp=8/20μs)线路，峰值脉冲功率为150W

2、保护两个或四个I/O线

3、低电容：0.3pF典型值(I/O至I/O)

4、低工作电压：5V

5、符合RoHS

6、IEC61000-4-2(ESD)±15kV(空气),±8kV(接触)

7、IEC61000-4-4(EFT)40A(5/50ηs)

8、IEC61000-4-5(Lightning)***(8/20μs)

3：ESD静电二极管UMD0524P应用：

高清晰度多媒体接口（HDMI）

数字视频接口（DVI）

统一显示接口（UDI）

显示器和平板显示器

MDDI接口 PCI Express的 串行ATA

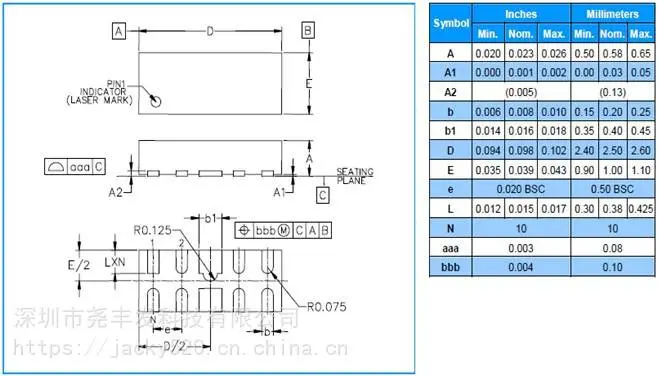

4：ESD静电二极管UMD0524P尺寸：

5：公司产品***：

BK60-040;BK60-090;BK250-110;BK60-075;JK60-020;JK60-017;JK60-090;JK60-075;JK60-065;JK60-050

JK250-120U;JK250-080U;JK250-060U;JK250-040U;JK250-020U;JK250-800U;JK250-600U;JK250-1200U;

SMD1206P075TFT;SMD1206P050TF;SMD2016P050TF;SMD2016P100TF/33;FSMD110-33R;FSMD035-24R

RF60-050;RF60-040;JK30-250;JK30-400;JK30-300;RUEF300;RXEF050;RXEF020;RXEF075;RXEF110;RXEF017

0402ESDA-NLP;0402ESDA-LP;0402ESDA-MLP7;0402ESDA-09;0402ESDA-05;SESD0402E050M24;

ESD0603E002M05;ESD0603E002M24;ESD0402E002M05;ESD0402E002M24;SC0603E010M18;0603ESDA-09

SESD0603E050M05;SESD0603E050M24;SC0402E010M18;SC0402E050M24;TG0402E050M05;TG0603E050M24

6：温馨提示：

1：我公司所提供的产品均为***原装，品质***，诚信经营，本公司***，请放心购买！

2：本公司主营产品有：ESD静电二极管，压敏电阻，热敏电阻，瞬态抑制二极管，自恢复保险丝，陶瓷放电管，玻璃放电管，半导体放电管等

3：我公司销售的产品均可以开具13%增值票，如有需要产品资料技术支持，请与业务联系！
