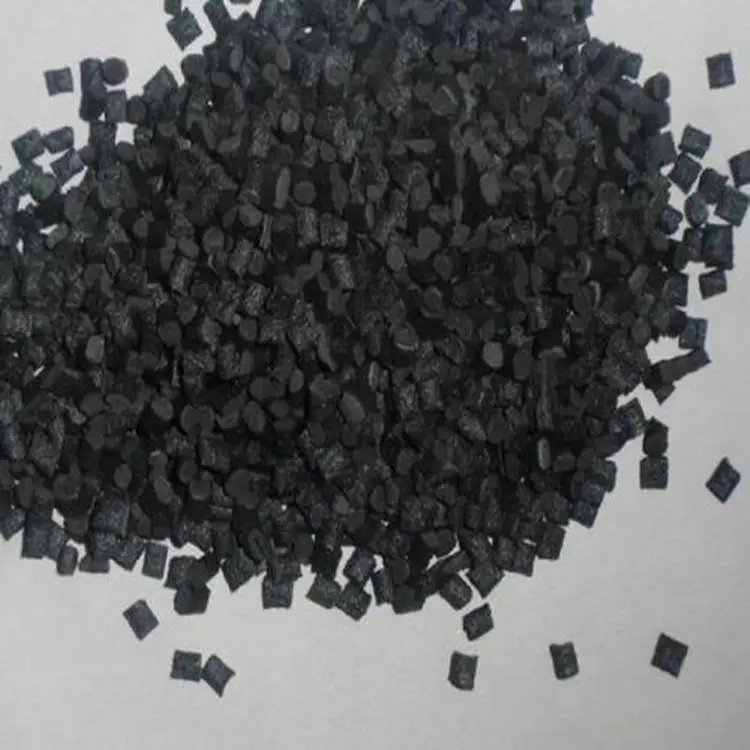

一、物料性能 　　

1、电绝缘性（尤其高频绝缘性）优良,白色硬而脆，跌落于地上有金属响声,透光率仅次于有机玻璃,着色性耐水性,化学稳定性良好 。有优良的阻燃性，为不燃塑料。 　　

2、强度一般，刚性很好,但质脆,易产生应力脆裂,不耐苯.汽油等有机溶剂.长期使用温度可达260度 ，在400度的空气或氮气中保持稳定。通过加玻璃纤维或其它增强材料改性后，可以使冲击强度大为提高，耐热性和其它机械性能也有所提高，密度增加到1.6-1.9，成型收缩率较小到0.15-0.25％ 适于制作耐热件.绝缘件及化学仪器.光学仪器等零件。 　　

二、成型性能 　　

1.无定形料,吸湿小,但宜干燥后成型。 　　

2.流动性介于ABS和PC之间，凝固快，收缩小，易分解，选用较高的注射压力和注射速度。模温取100-150度。主流道锥度应大，流道应短。 　　

应用范围 一般可应用于制造PPS管、PPS板材等材料，多用于建筑、家居方面

  　　（ 　　

（2）机械性能： 纯PPS的机械性能不高，尤其冲击强度比较低。以玻璃纤维增强后会大幅度提高冲击强度，由27J/m增大到76J/m，增大3倍；拉伸强度由6Mpa增大到137Mpa，增大1倍。PPS的刚性很高，在工程塑料中少见。纯PPS的弯曲模量可达3.8Gpa，无机填充改性后可达到12.6Gpa,增大5倍之多。而以刚性著称的PPO仅为2.55Gpa，PC仅为2.1Gpa。PPS在负荷下的耐蠕变性好，硬度高；耐磨性高，其1000转时的磨耗量仅为0.04g，填充F4及二硫化钼后还会进一步得到改善；PPS还具有一定的自润性。PPS的机械性能对温度的敏感性能小

（3）热学性能： PPS具有优异的热性能，短期可耐260℃，并可在200~240℃下长期使用；其耐热性与PI相当，仅次于F4塑料，这在热固性塑料中也不多见。 　　

（4）电学性能：PPS的电性能十分突出，与其他工程塑料相比，其介电常数和介电损耗角正切值都比较低，并且在较大的频率、温度及温度范围内变化不大；PPS的耐电弧好，可与热固性塑料媲美。PPS常用于电器绝缘材料，其用量可占30％左右。 　　

（5）环境性能：PPS的zui大特点之一为耐化学腐蚀性好，其化学稳定性能仅次于F4；PPS对大多酸、酯、酮、醛、酚及脂肪烃、芳香烃、氯代烃等稳定，不耐氯代联苯及氧化性酸、氧化剂、浓硫酸、浓硝酸、王水、过氧化氢及次氯酸钠等。PPS的耐辐射性好。 　　

二、应用范围 　　

（1）汽车工业：PPS用于汽车工业占45％左右，主要用于汽车功能件；如可代替金属制作排气筒循环阀及水泵叶轮，气动信号调解器等。 　　

（2）电子电器：PPS用于电子电器工业可占30％，它适合于环境温度高于200℃的高温电器元件；可制造发电机和发动机上的点涮、电涮托架、启动器线圈、屏蔽罩及叶片等；在电视机上，可用于高电压外壳及插座、接线柱及端子板等；在电子工业、制造变压器、阻流圈及继电器的骨架和壳体，集成电路载体；利用高频性能，制造H级绕线架和微调电容器等。 　　

（3）机械工业：用于壳体、结构件、耐磨件及密封材料，具体有泵体、阀门、轴承、轴承支架、活塞环及齿轮等。
