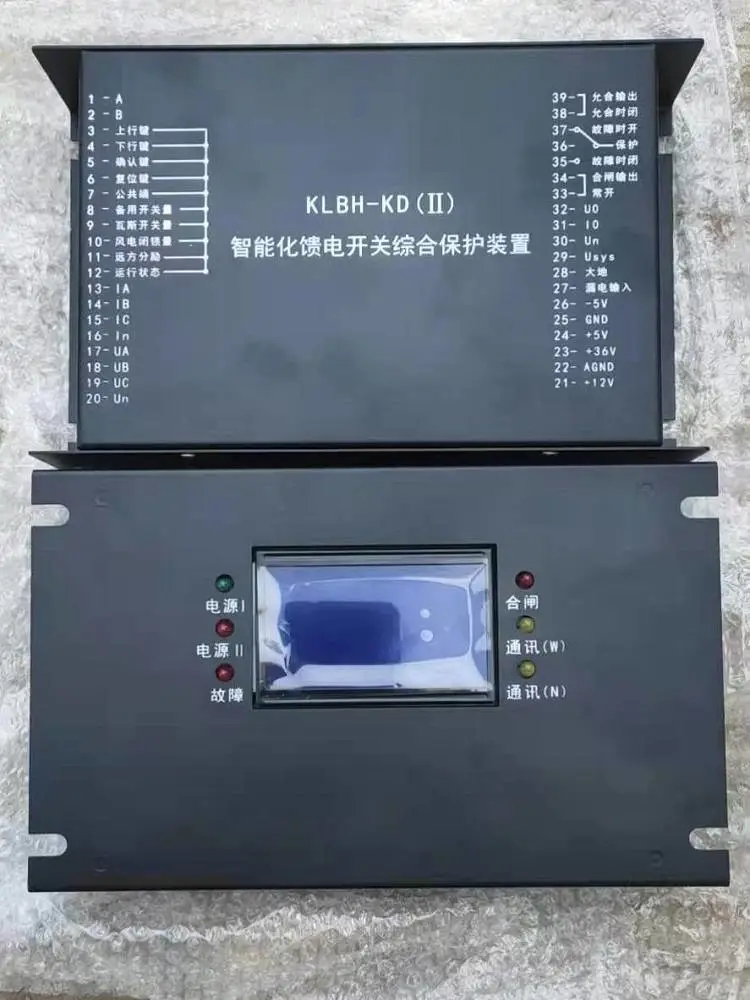

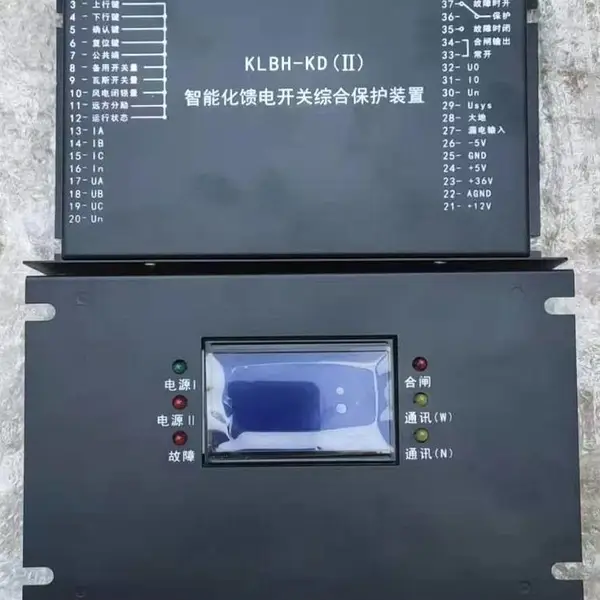

KLBH-KD-(II)智能化馈电开关综合保护装置，适用于煤矿井下6～10KV电压等级的中性点不接地或中性点经消弧线圈接地的系统，保护装置集保护、监测、控制、录波、通信于一体，对井下的高压开关起到监控和保护作用。

保护器主要保护功能有：速断、过流I段、过流II段、过载反时限、相不平衡、零序过流、零序过压、方向型漏电、过电压、欠电压、绝缘监视、风电瓦斯闭锁等，另外具有辅助电能计量。本保护器测量精度高、动作速度快且各个保护功能的定值和延时均可独立整定，便于开关的上下级配合，解决井下高压配电线路越级跳闸问题，有效避免井下终端设备故障时越级跳闸到地面变电所，提高供电可靠性。保护系统集保护、测控、通信为一体，实现矿井的综合自动化。

本装置可安装在BGP系列及PBG系列等矿用隔爆型高压开关内使用，可替代目前大多数单片智能保护器装置，实现老开关的改造、更新，实现煤矿电网系统的现代化管理，同时***井下电网的安全运行。
保护器主要保护功能有：速断、过流I段、过流II段、过载反时限、相不平衡、零序过流、零序过压、方向型漏电

过电压、欠电压、绝缘监视、风电瓦斯闭锁等，另外具有辅助电能计量。

本保护器测量精度高、动作速度快且各个保护功能的定值和延时均可独立整定，便于开关的上下级配合

解决井下高压配电线路越级跳闸问题，有效避免井下终端设备故障时越级跳闸到地面变电所，提高供电可靠性。

保护系统集保护、测控、通信为一体，实现矿井的综合自动化。

1) 主菜单中的“测量数据”选项，进入可以查看保护线路的线电压、相电流、零序电流、零序电压、有功功率、无功功率、功率因数、电度量等实时电气量。

2) 主菜单中的“事件记录” 选项，进入可以查看最近发生的16条事件，事件被记录在掉电不丢失的存储器中保持。显示在首屏的是***的事件，每条故障信息包含有故障类型（如速断、过流、漏电、低电压、过电压、绝缘监视等），故障动作值，故障动作时间。

3) 主菜单中的“定值参数” 选项，由于保护功能比较多，下级菜单多屏显示，进入可以修改各保护功能的定值，是否投入保护功能。

4) 主菜单中的“系统管理” 选项，下级菜单包括： “地址参数”和“时间设置”前者设置本机的485通讯地址，通讯参数；后者可以修改装置的时钟。

5) 主菜单中的“开关控制”选项，下级菜单包括： “遥控合闸”和“遥控分闸”通过保护器内部的合闸继电器使开关合闸。

6) 主菜单中的“模拟试验”选项，下级菜单包括“短路模拟”、“漏电模拟”、“监视模拟”，通过内部继电器将一正弦波电压信号送入相应模拟通道，真实模拟故障状态。

7) 主菜单中的“出厂设置”选项，进入可以恢复保护参数的出厂值。

使用环境

1 海拔不超过 2000m；

2 环境温度：-5℃～40℃；

3 空气相对湿度不大于 95%(25℃时)；

4 在有爆炸性气体(甲烷)和煤尘混合物的地方；

5 在无明显摇动和冲击振动的地方；

6 在垂直面的安装倾斜度不超过 15°；

7 在无破坏金属及绝缘的气体和蒸气的环境中；

8 在无滴水及其它液体浸入的地方；

9 安装类别：Ⅲ类；污染等级：3 级。
