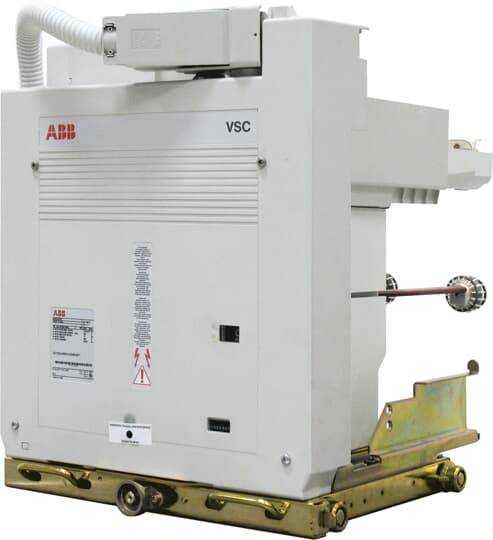

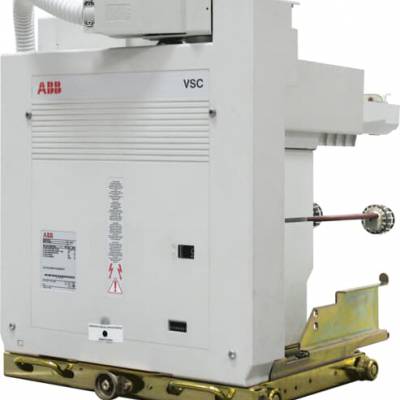

VSC 真空接触器

适用于频繁操作场合，其可承载 12 kV，400 A

VSC 真空接触器作为电气控制开关设备，可广泛应用于发电厂、工业、服务、海运等领域，由于采用真空灭弧技术，使得其可以在***恶劣的环境下运行，特别适用于控制和保护电动机、变压器、无功补偿等设备，配合适当的熔断器，能够实现短路容量高达 50 kA 的电网中使用。

主要优势

• 低截流值

• 适于频繁操作

• 避免辅助电源波动的影响

• 电气寿命和机械寿命长

• 免维护

主要优势

• 截流值≤0.5 A

• 宽电压供电模块

• 双稳态永磁操动机构

• 根据需要选配低电压脱扣器

总则 VSC中压真空接触器是适用于交流配电系统的电气开 关设备，尤其是适合于频繁操作场合的理想电器。 VSC真空接触器配置的永磁操动机构，已在ABB中压 真空断路器上得到了广泛的应用。这些积累的成熟经 验，将使VSC真空接触器有着更广阔的发展前景。 ABB凭借在中压真空断路器中使用“MABS”型永磁操 动机构取得的成功经验，开发出了性能更优异的中压 接触器用双稳态“MAC”型永磁操动机构。 永磁操动机构由宽电源稳压模块供电。不同的电源模 块可根据功能模块及辅助电源电压的要求选择。 电源电压可以选择在其工作频率下允许范围内的任 意值。

以上可选用的型号，均包括下述两种操作模式: ? SCO（单命令操作）：当辅助电源向接触器供电时 合闸；当接触器接到分闸命令时辅助电源被切断或 辅助电源电压不足时分闸 ? DCO（双命令操作）：接触器接收以脉冲方式发出 的合闸命令时合闸；同样,接触器接收以脉冲方式 发出的分闸命令时分闸

应用范围 VSC真空接触器作为电气控制开关设备，可广泛应用 于发电厂、工业、服务、海运等行业中。 真空灭弧室优异的开断性能，使得VSC接触器能在特 别恶劣的条件下运行。 接触器适合控制和保护电动机、变压器、电容器组、 开关系统等。配合适当的熔断器，能在短路容量高达 1000 MVA的网络中使用。

依据标准 VSC真空接触器符合大部分工业***，完全满足 以下国内及***： 国际电工委员会标准 IEC 62271-106 中国*** GB/T 14808

使用条件 ? 环境温度：-15℃...+40℃ ? 相对湿度：<95％ ? 海拔 <1000 m

灭弧原理 主触头的动作在真空灭弧室中进行（真空度高达 1.3X10-4 Pa）。 开断时每相接触器灭弧室内的动、静触头快速分离。 在触头分离过程中高温产生的金属蒸汽，当电弧在电 流***次过零时熄灭。 电流过零后，金属蒸汽快速复合或凝聚，将在断口产 生高的介电强度以耐受不断升高的恢复电压。 对电动机开合，截流值小于0.5 A并且有效限制产生的 过电压。

主要技术特性 ? 截流值≤0.5 A ? 免维护 ? 适于频繁操作 ? 极高的电气和机械寿命 ? 低功耗，节能环保 ? 宽电压供电模块 ? 双稳态永磁操动机构 ? 根据需要选配低电压脱扣器

电气寿命 VSC真空接触器的电气寿命满足AC-3及AC-4的使用 类别。

“MAC” 永磁操动机构 基于永磁操动机构在断路器领域上积累的成熟经验， ABB将这项技术成功应用于接触器上。 永磁操动机构非常适应此类型的元件的原因在于它具 有更***的动作特性曲线。 永磁操动机构为双稳态系统，配置独立的分合闸线圈。 两个线圈可单独励磁，可分别驱动移动电枢完成分、 合闸操作。 实心的驱动轴与可移动电枢相连，被保持在由两个永 磁铁形成的区域中（图A）。 与永磁体铁心在合闸位置（图A）产生的磁场相反的 线圈励磁，产生磁场（图B），吸引并将电枢移动到 相反位置（图C）。 每一次分合闸操作线圈都会产生一个磁场与永磁铁产 生的磁场相对应，这样有利于在工作状态时始终保持 足够的磁场强度，与操作的次数无关。

为机构操作提供的能量并不直接来自辅助电源，而是 通过储能的电容器来提供。这样就能***每次操作时 的速度和时间保持恒定不变，而不会受到电源电压波 动的影响。辅助电源的目的只是为给电容器充 电，从而使得运行中消耗的功率最小。维持电容器充 电电压消耗的功率小于5 W。在一次操作后，使电容器 中的能量恢复到额定值需要几十毫秒，消耗15 W的起 动功率。因此，无论操作方式选择DCO或SCO都只 需要保持功率5 W（在每次动作后几毫秒内功率值可 达到15 W）的辅助电源回路来为电容器充电。

精心选择的电子元器件，独具匠心的控制模块回路设 计，使得综合电源输出有着很高的稳定性和可靠性， 不受周围环境和临近的元件产生的电磁干扰影响。

由于具备以上特点，使得VSC真空接触器顺利通过电 磁兼容性测试（EMC）。
