功能概述

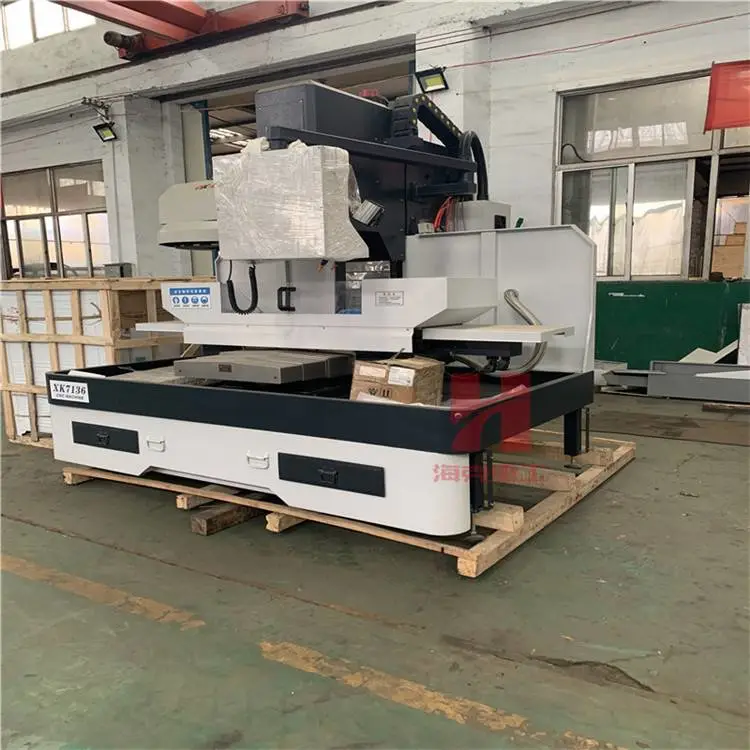

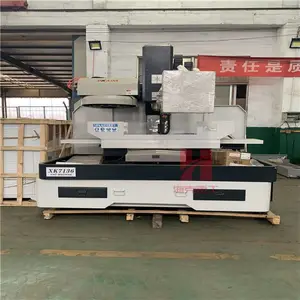

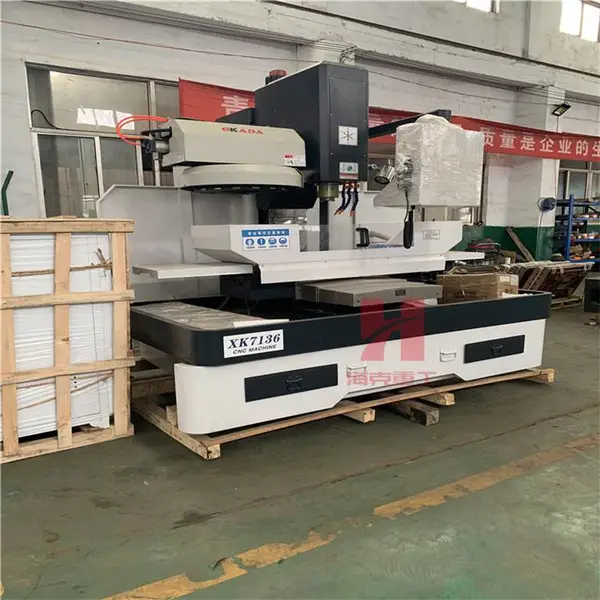

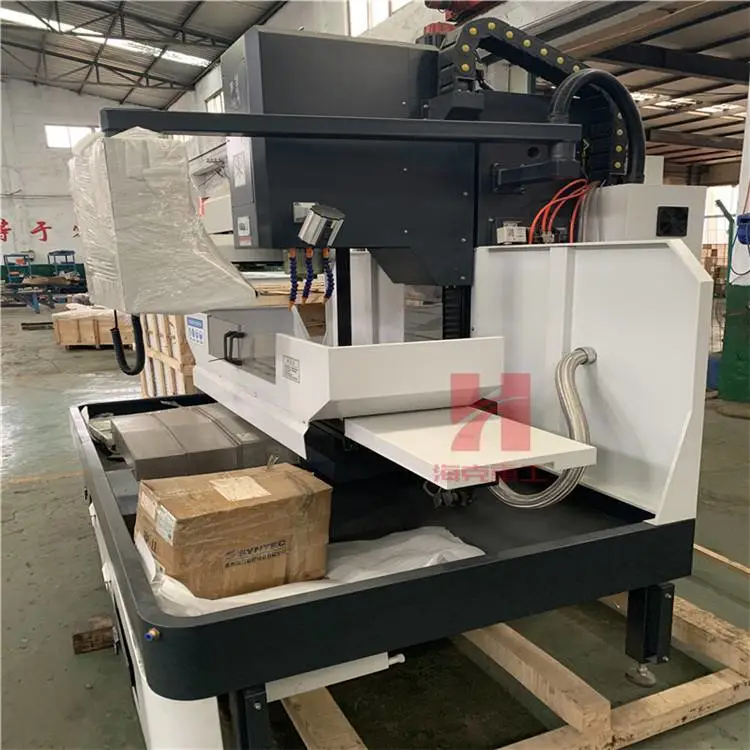

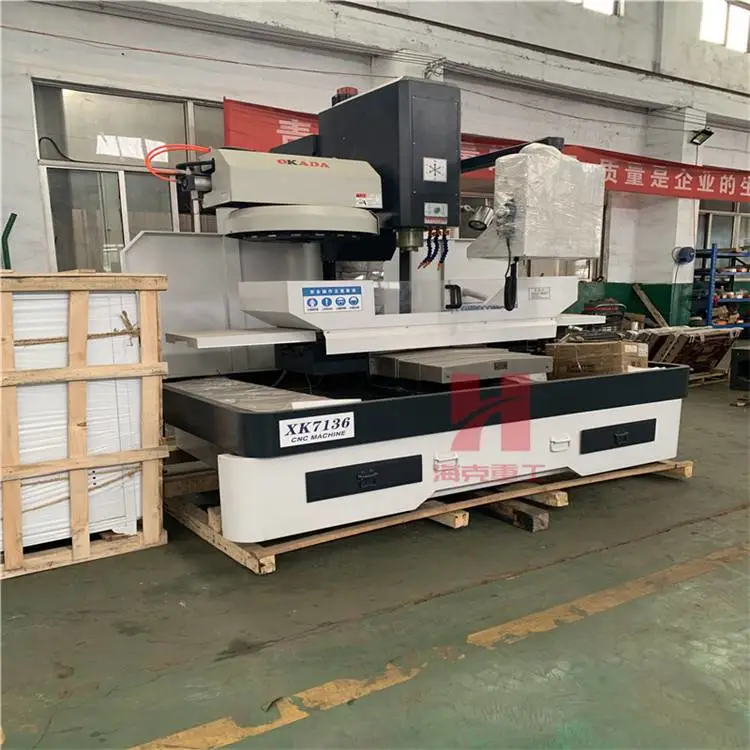

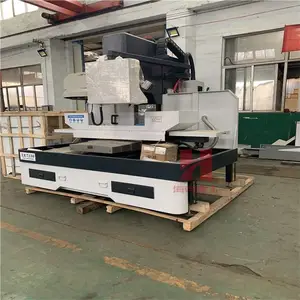

   数控铣床XK7124系列，是我厂独立研发的具有精铣/钻孔/攻丝功能的经济型数控机床。X、Y、Z三轴伺服、开环、点位控制立式数控钻攻铣。主轴动力分为为齿轮传动和无级传动（齿轮传动增大主轴低速动力）。

   数控铣床XK7124系列结构及外形优化设计，紧凑合理、刚性加强。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件的加工，可完成钻、铣、攻丝等多种工序，适合于批量产品的生产，能满足对中小型工件的钻、攻、铣工序的加工。

项目名称                          型号XK7124             型号XK7126           型号XK7124

工作台尺寸                       1000X240mm           1000X260mm          1000X240mm

XYZ行程                          500X280X400mm      500X320X400mm    500X280X400mm

主轴转速（）               3000rpm                  8000rpm                 115-1750rpm(有段8级)

主轴孔锥度                       BT40                        BT40                      莫氏4

主轴中心到立柱距离            310mm                     310mm                  310mm

主轴端面到工作台距离    450mm                     450mm                  450mm

主轴电机                          3Kw（变频）               3.7Kw（伺服）        2.2Kw

X、Y向电机                      伺服 6N.m                  伺服 6N.m              伺服 6N.m

Z向电机(带抱闸)                伺服 15N.m                伺服 15N.m            伺服 15N.m

定位精度                          0.02mm                    0.02mm                 0.02mm

重复定位精度                    0.015mm                   0.015mm               0.015mm

进给速度(xy)              4000mm/min             4000mm/min          4000mm/min

Z向进给速度               3000mm/min              3000mm/min         3000mm/min

控制方式                         点位半闭环控制            点位半闭环控制       点位半闭环控制

拉刀方式                         手动拉刀                     气动拉刀                 手动拉刀

外形尺寸                         1300*1400*2000mm

标配系统(锐普德)              R8060M                     R8060M                R8060M
