KXJ-127矿用隔爆兼本安型

皮带机综合保护装置

一、前  言：

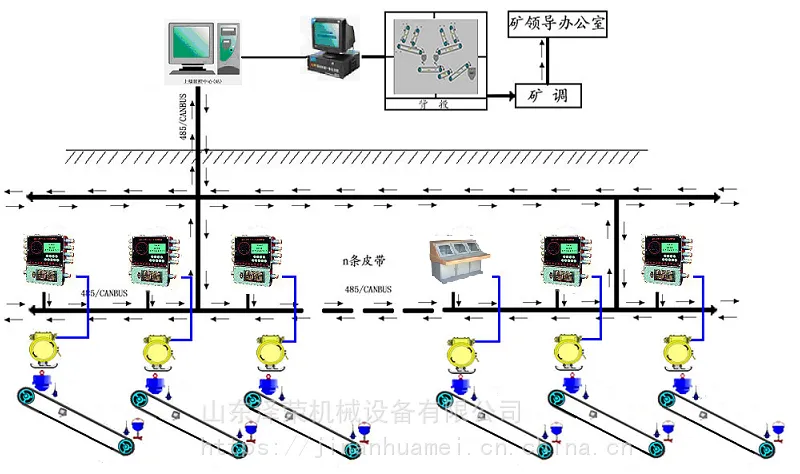

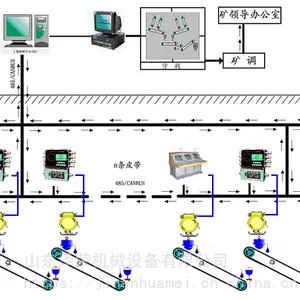

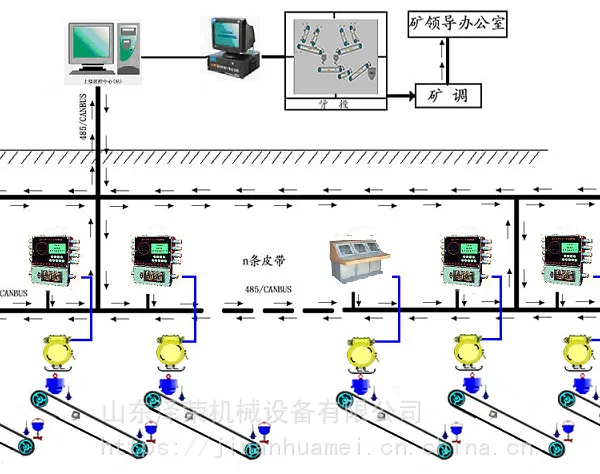

    山东泽荣机械设备有限公司生产的KHP297矿用隔爆兼本质安全型皮带机综合保护装置是根据国家煤炭部关于完善井下皮带运输机保护的有关文件的要求而进行设计的，在进行了大量的井下实地调查及试验后，对现有的皮带机综合保护器进行了优化和改进；同时听取了大量的用户反馈意见，使本装置的***性、可靠性、操作方便性、节能等与同类产品相比较都有了较大程度的提高。本装置的特点为适用于具有爆炸性气体和煤尘的矿井中，用来对皮带运输机(链板机)进行综合保护及控制,同时将皮带机运转信息通过数字化总线传到地面监控计算机。其特点：

1) 选用了32位ARM7 微处理器,使得系统功能强,控制更具灵活性,而且功能扩展方便,状态对位准确显示更直观。

2) 皮带保护分站采用4.3寸真彩屏,为用护提供一个良好的人机操作界面.

3) 采用高性能CAN总线通讯,保障了通信速度和距离。

4) 通过操作台可任意启停在线设备,控制指令由现场总线发出,接线简单.

5) 开放式数据通讯，提供了系统与上位机接口，井下皮带机信息均可方便传到上位机。

6) 井下接线更加便利，简洁，讯速。

7) 具有智能型温度、速度接口，实现温度,速度数字化。

8) 兼容当前常规传感器，使得系统使用更加灵活。

9) 系统提供的查询功能，可直接查出在线控制主机的数量、状态。

10) 语言报警即能报出故障性质又能报出发生故障的皮带机号。

11) 集控、手动、远和三种工作方式在面板可以直接设定。

12) 主机具有张力数值采集、显示以及张力控制功能。

13) 打滑传感器寿命长、灵敏度高，传感器距磁铁30mm以上，便于安装。

14) 万向开关加煤电极式堆煤传感器***，使用寿命长。

15) 实现超温、烟雾自动洒水。

16) 配接压敏式撕裂传感器或中撕传感器可对皮带撕裂或***皮带因钢丝断裂而引起的皮带撕裂进行保护和预测。

17) 配接同步传感器可对断链引起的刮板倾卸进行保护。

18) 结构合理，功能板之间连线极少，很大程度上减少接线的故障率。

19) 所有控制输出参数均由软件设定

二、适用的环境条件：

  1、海拨高度不超过2000米。不低于1000米。

  2、环境温度－5℃～+40℃。

3、环境相对湿度不大于95%(25℃时)。

4、有爆炸性气体和煤尘的矿井中。

  5、无强烈振动冲击的环境中。

  6、无破坏金属和绝缘材料的腐蚀性气体的环境中。

  7、能防污水及其他液体浸入的地方。

  8、安装类别  III类。

  9、污染等级：3  级。

三、型号含义与外形：

1、型号:

 KXJ-127

                           装置序号

                                    矿用皮带机综合保护装置

2、外形

3、操作面板

操作面板说明：

1. “返回”“上键”“下键”“确认”键用于操作菜单，用于对控制参数进行设置设备强启等功能。

2. “启动”按钮：当分站处于“手动”控制模式，或本机地址为1的“自动”控制模式，按下“启动”按钮时，设备启动运行。“启动”按钮在“远程”控制模式下无效。

3. “停止/解锁”按钮：当分站处于“手动”状态，或本机地址为1的“自动”状态，按下“停止/解锁”按钮时，设备停机。当设备处于运行状态故障报警后，设备故障闭锁，在无故障情况下，按下“停止/解锁”按钮可以解锁，并重新启动运行。

4. “急停”按钮用于运行状态的设备实现紧急停车。

5. “模式”按钮用于选择“手动”、“自动”、“远程”控制模式。当选择“手动”控制模式时，设备可实现本地开启与停车。当选择“自动”控制模式，设备可实现集联开机，故障集联闭锁停机。

6. “打点”按钮用于程设备启动前打点报警

四、主要技术参数：

  4、1防爆型式：矿用隔爆兼本安型，防爆标志：Exd[ib]l

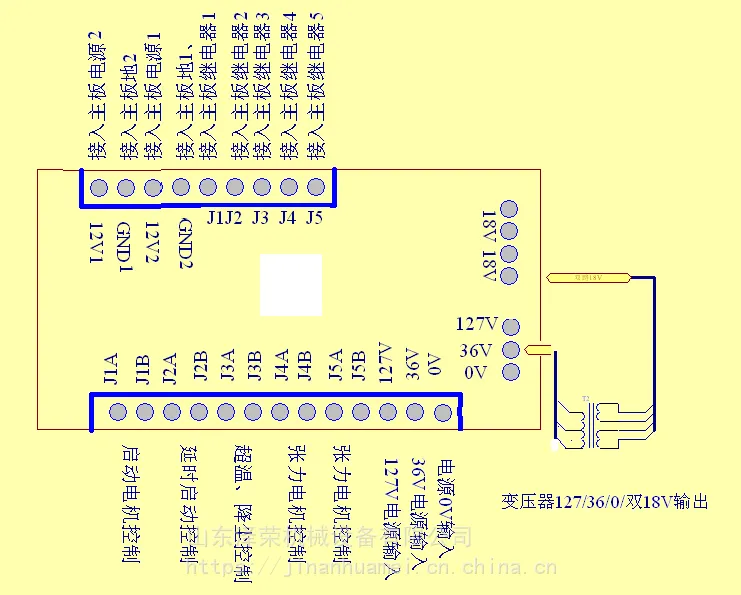

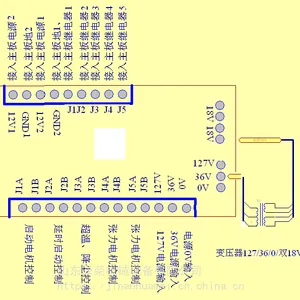

  4、2电器参数

a) 额定输入电压：AC127V或36V；

b) 允许电压：AC140V或 40V；

c) 本安参数：1）U_O：DC12V；    Io:1.3A   2）C_O：10μF；   L_O：5Mh

d) 过流保护动作值：1.3A

e) 外形尺寸：430mm×326mm×162mm ，重量小于25kg。

f) 集中控制台数：8台。

g) 频率量温度输入：200~1000Hz ，屏显示0~100℃, ±2℃;

h) 频率量速度输入：200~1000Hz ，屏显示0~***, ±2%;

i) 传输距离：10km

j）电缆型号和参数：

电缆型号：MHYVRP×2型,线径为0.52mm；矿用阻燃电缆。

生产厂家：通信电缆为扬州市红旗电缆制造有限公司。

参数：绝缘电阻≥3000MΩ/km  分布电感≤800?H/km   分布电容≤0.06uF/km

五、功能及保护特性：

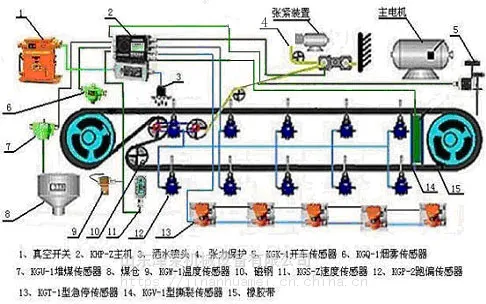

     山东泽荣机械设备有限公司生产的矿用隔爆兼本安型皮带机综合保护分站作为带式输送机的打滑、低速、超温、堆煤、跑偏烟雾等综合保护及多台皮带系统间实现集中控制和打点通讯之用，并配一套独立的超温自动洒水装置。对所有传感器，出现报警时，系统动作时间均可通过时间延时设定界面调整。

5.1 本分站当接入智能型速度传感器时，具有速度数值显示功能，速度上下限可由人机界面设定。速度正常范围为正常速度的55~110%,超出本范围，经过设定时间延时后,监控仪能自动切断皮带机电源,实现速度保护。当配普通开关型防打滑传感器，对皮带机的从动轮进行监控。

5.2本分站接入带智能型温度传感器，温度可通过人机界面进行设定；当配接开关型温度传感器，对皮带机的辊筒及轴承或环境温度进行监控，温度整定值分50℃、60℃、70℃三挡，当监视点温度高于整定值监控仪能自动切断皮带机电源，实现超温保护。超温保护整定误差值小于5℃，

5.3 本分站通过配接开关型堆煤传感器,对皮带机的煤仓或漏斗煤位情况进行监控,在堆煤情况下, 煤位传感器角度偏移,接点闭合，监控仪切断皮带机电源,实现堆煤保护,堆煤保护动作延时通过人机界面设定。

    5.4 本分站通过配接智能型或普通多个跑偏传感器,对皮带机的跑偏情况进行监控,当皮带机的皮带跑偏时,经过设定延时时间,监控仪切断皮带机电源,实现跑偏保护,跑偏传感器按装数量不限。

    5.5 本分站通过配接智能型或普通开关型烟雾传感器,能对皮带机的皮带因摩擦等原因引起的火灾及周围环境的气体状况进行监控,在冒烟和着火情况下，切断皮带机电源,实现烟雾保护。烟雾保护延时参数可调。

    5.6 本分站配有独立的RFMH型热敏式超温自动洒水装置,能对超温及着火事故进行自动洒水，能够有效地防止事故的产生和发展。热敏式超温自动洒水装置的保护温度可在50℃～70℃之间选择，出厂时一般选择在50±2℃。

5.7 本分站与撕裂传感器配接时，当皮带纵向撕裂，有1200克物料漏在100Cm?面积上时，切断皮带机电源,实现撕带保护。防止事故扩大。

5.8 本分站可与张力传感器配接，LCD屏显示皮带机张力数值，当张力数值超过设定上限或低于设定下***，本装置张力控制继电器动作，控制张力电机将张力调整到正常范围内。

5.10 控制功能，本分站具有集中控制和单台操作功能；可通过面板上的“控制方式”按钮来实现转换，按一下该按钮，LCD屏出现“自动”，表示集中控制，如果出现“手动”则为手动操作方式。

5.10.1 单台使用时：将本分站置于手动控制方式，其起车和停车受本台面板上的起车和停车按钮控制，轻按一下起车按钮本分站将会发出“第X台皮带将要起车，注意安全”的语言信号，经过延时，该皮带开始起动运转。需停车时，按一下停止按钮即可。

单台控制方式下，配接无料延时停车传感器可实现顺煤流有煤开车，无煤延时停车的随机控制功能。当监测到该条皮带发生故障时，该装置会立即切断皮带机电源，实现保护，同时发出“X号皮带 、XX”故障的语言信号，同时面板上的故障指示灯会对应点亮，并锁定其故障状态。直到故障排除，按上述起车程序重新起车为止。

    5.10.2 集中控制时：本分站预置九台，如需增加可按要求更改。

①正常起车：当多台分站联机并置于集控工作方式时，首台(或前台设定为手动方式)可以控制下一台延时起车，延时时间由软年设定， 延时期间具有预警功能；同时全线的台号显示对各台装置的起停状态作对位显示。

②远程起车：将启动模式置于“远程”位置时，接受主站送来的控制指令，实现设备远程启停。

③正常停车：当多台分站联机并置于“自动”方式时，首台(或前台设定为手动方式)停车，下一台联锁停车。

④故障停车：任意一台出现故障停车时，向其供煤的下一台被联锁停车。同时，故障停车的那一台向全线送出故障语音报警信号；全线的系统状态指示对各台的起停情况作对位显示。
