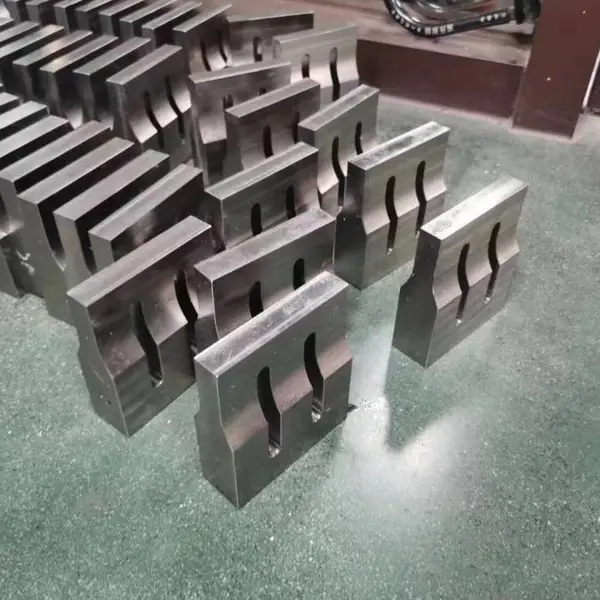

供应模头加工TC4钛合金  TC4钛合金板/棒  硬质合金模头厂家

钛合金HORN（模头） 超音波熔接模头设计与制作
自动转盘式超声波焊接机结构 　　主体结构为 超声波机架、PLC面板、操控电箱、转盘机台、分割器、电机、下料设备、转盘。 　　超声波机架，同台机上可装多台超声波，机型依据产品精度要求而定。 　　PLC面板，PLC操控程序，操作简略易懂。 　　操控电箱 ， 　　转盘机台，钢架结构，单台超声波，机台尺度为1100*900*750mm。 　　分割器，旋转工位多少，可依据产品巨细所需出产效率而定。一般为 6-12工位。 　　电机，为速度可调电机，操控分割器旋转速度。 　　下料设备，超声波焊头感应同步PLC操控，有气动下料、机械手下料等。 　　转盘，资料为铝合金板材，转盘巨细依据产品而定，厚度一般为15-25mm。 　　自动转盘式超声波焊接机功能 　　1、高速精细间歇进口分割器，出力轴容许径向负荷为220- 700kgf ?，定位分割精度为±0.0 5mm 。 　　2、转盘与机架平面旋转水平为±0.10mm 。 　　3、超声波换能器运用优质钛合金制造，耐久经用，输出稳定。 　　工作效率 　　1、单人操作，进步70-80%日产量。 　　2、单台超声波机架，每小时产量达1400-1600pcs。 　　转盘机规划.上料感应.焊头下降感应。
经***，超声波模具容易坏的因素在于模具频率的设计和电流阻抗，电流偏大的模具就容易被震裂，从计算机辅助设计有限元素分析发现，当超声波焊头的振幅不均匀时，其超声波焊头的内交变应力会集中，且会因有斜振动或斜摆振动而产生内交变应力，此时超声波模具斜振动的位置如是在沟槽接近小端处，即可能会造成该处破裂。超声波模具振幅不均在加工时需耗较长的熔接时间，且熔接强度是不一致，更甚者会造成加工物的破坏。制作超声波模具在设定好的尺寸用精度较高的加工机床做出来的数据误差小，超声波在模具传输中波速均匀，力度平衡，会增加模具的寿命。
