***HARTING哈丁19200030420重载连接器SZ3A M20           ***HARTING哈丁19200030420重载连接器SZ3A M20

德国HARTING矩形重载工业连接器/德国工业(矩形)连接器
规格：3+、4+、6、10、16、24、25、32(16×2)、48(24×2)
PE等
产品描述
重载连接器主要由外壳(HOOD
& HOUSING)、插体(INSERT)组成，HE系列的产品主要技术参数如下："重载连接器主要由外壳(HOOD &
HOUSING)、插体(INSERT)组成。重载连接器/接连插件广泛用于模具、热流道、建筑机械、纺织机械、包装印刷机械、机械、电力机车、轨道交通及石化电气等需要进行电气和信号连接的应用场合。目前已成为国际通用的标准电气连接元器件。

HE系列的产品主要技术参数如下：

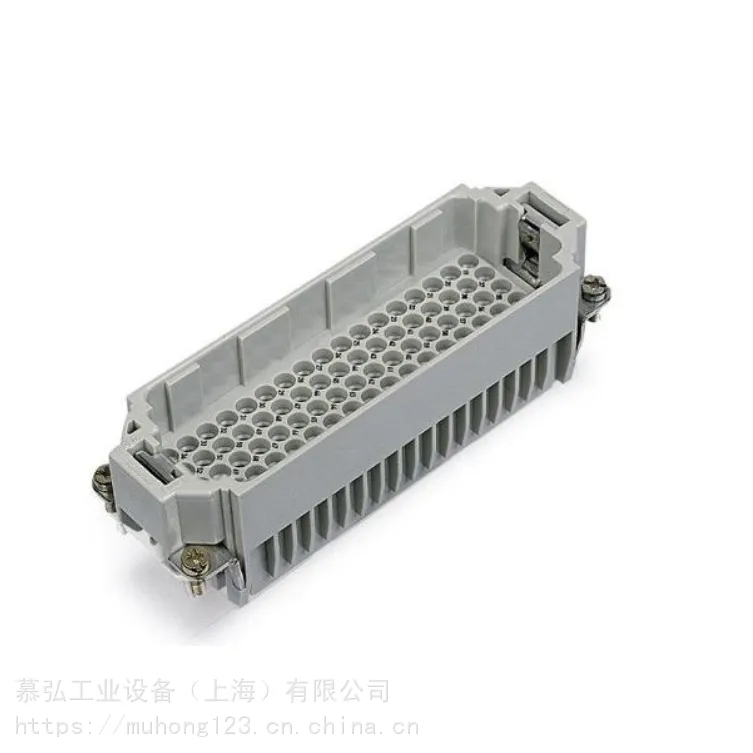

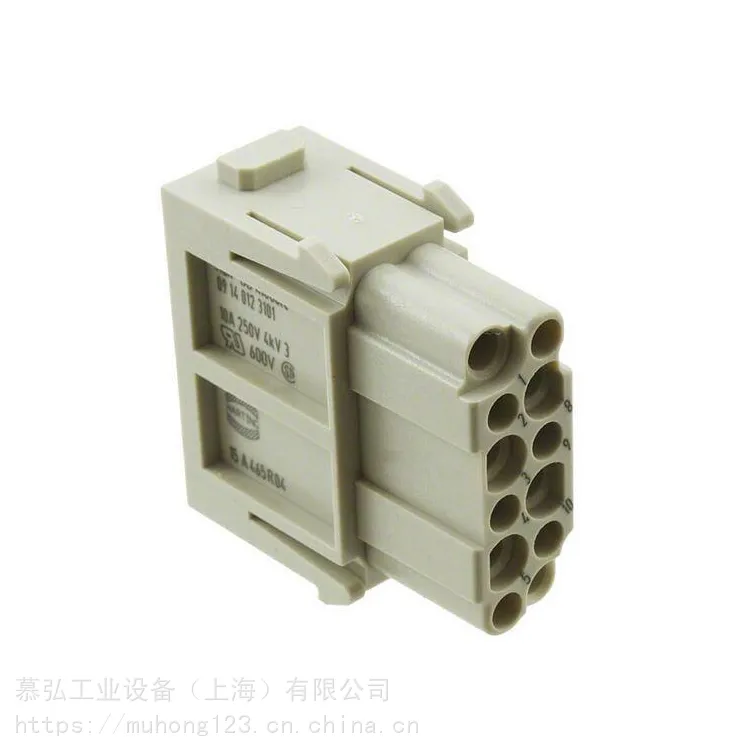

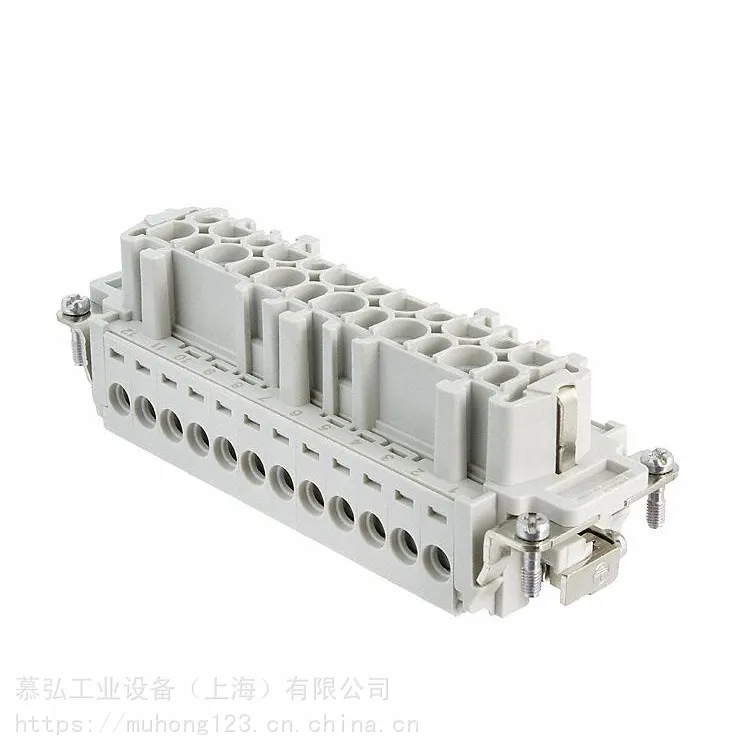

接插体:
接插件针数： 6、10、16、24、32(16×2)、48(24×2)
PE
工作电流： 16A
工作电压： 500V
额定脉冲耐受电压： 6KV
污染等级： 3
隔离电阻：≥10兆欧
材料： Polycarbonate ( PC
)
工作温度范围： -40℃～ 125℃
阻燃等级： V0(UL94)
据UL/CSA工作电压： 600V
可拔插次数：≥500

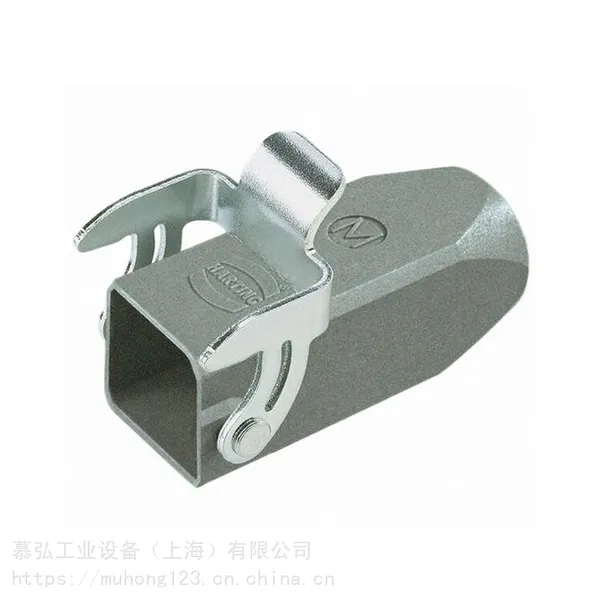

金属外壳(上壳/底座)
材料： 铸铝合金
表面处理： 高温粉末镀层(灰色RAL
7037)
锁定装置： 不锈钢或铁镀锌或镀镍
工作温度范围： -40℃～ 125℃
防护等级： IP65
外壳种类：
上壳：侧进线、顶进线及侧进线、顶进线高结构等等(2耳或4耳)
下壳：开孔安装、表面安装、线缆对接及其高结构、单扣或双扣等等

接插针
材料： 铜合金
表面处理： 镀银或镀金
接触电阻： ≤1mΩ
接线形式： 螺钉、冷压或弹片压接
螺钉拧紧力矩： 0.5Nm

德国HARTING
公司，世界的接插件及连接器制造商之一。成立于1945年。
其产品包括：
重型Han连接器、
D-SUB连接器、
扁平电缆连接器、
微电子连接器、
高密度公制PCB连接器、
光纤数据线系统、
同轴电缆PCB连接器等。
德国HARTING连接器为电线接头的连接提供一个经济合理的方案。
HARTING重型连接器的优势:
安装极为方便
在不断电的情况下可测试设备
安全系数相当高，绝缘性能好
重型连接器的防护外壳、密封垫圈锁定装置将保护连接体的可靠连接免受外
界环境的影响(如机械振动、外界物体、湿气、尘埃、淋水或油等)
常用产品规格有5、6、10、16、24.25.40.48.64芯等等产品。
