接地保护器ZH-F-MS25-PVT/FM扬州中科恒品牌的测试方法

PT二次接地保护器(击穿保险器)ZH-F-MS25-PVT/FM测试方法

一. 概述

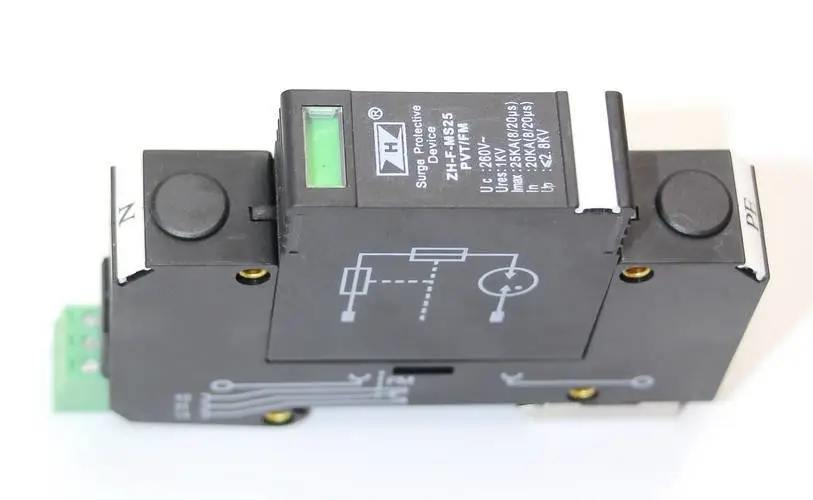

ZH-F-MS25-PVT/FM是专用于电力系统电压互感器二次回路过电压保护装置，具有下列特性：

同时具备热脱扣和电流脱扣功能，确保在主元件损坏时，装置整体呈现开路状态，从而***过电压保护元件损坏造成电压互感器二次中性点多点接地以及其导致的继电保护不正确动作。

具备掉牌告警及与主回路电气隔离的遥信辅助触点输出，可方便运行人员日常巡视或者接入远程监  视系统。避免运行中对该类元件的监视死角，有效提高系统继电保护可靠性。

元件损坏造成电压互感器二次中性点多点接地以及其导致的继电保护不正确动作。

辅助触点说明:12和11为常闭触点,11和14为常开触点。

二. 主要参数

1. 额定电压：57.7V/100V

2. 持续工作电压：260V

3. 动作电压：DC1400V

4. 雷击或浪涌标称放电电流：20kA(8/20us)

5. 残压：≤1000V

6. 电压保护水平：≤2800V

7. 阻燃等级：V0级

8. 防护等级：IP20

9. 接线线径：2.5-16m㎡

10. 温度范围：－40℃～80℃

11. 湿度范围：90%-95%

三. 接线方式

接地保护器ZH-F-MS25-PVT/FM扬州中科恒品牌的测试方法

四. 测试

1.  测试所需仪器：

DC1000V手摇式兆欧表（绝缘电阻表）1台

DC2500V手摇式兆欧表（绝缘电阻表）1台

万用表1台

2.  测试步骤：

A. 检查保护器的外观是否完好，插头是否插到位。

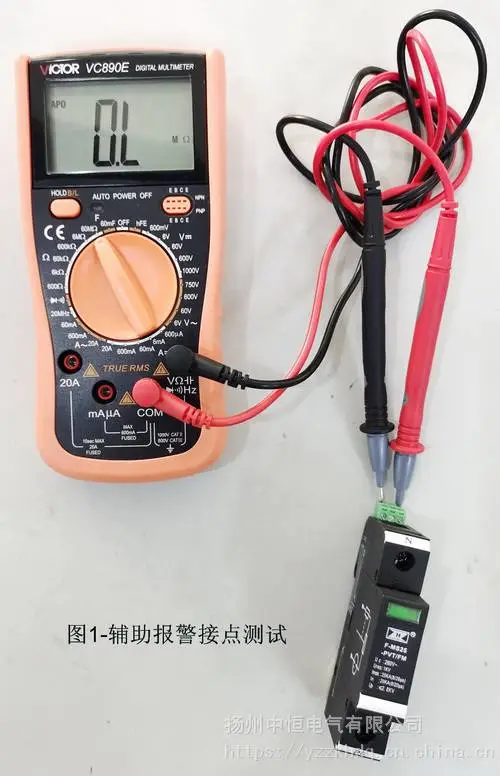

B. 保护器内部故障辅助报警接点功能测试（图1):

保护器可承受多次过电压冲击，对电压互感器起到保护作用。正常情况下保护器内部故障辅助报警接点不动作。仅当保护器内部主元件损坏，热脱扣或电流脱扣动作后，保护器内部故障辅助报警接点动作，进行报警。同时保护器插头上的故障指示窗口变为红色，指示保护器内部故障。

a)正常状态测试：用万用表的电阻档测试辅助接点11、14,正常应为断开状态，测试辅助接点11、12,正常应为导通状态。

b)模拟报警状态测试：将保护器插头拔出，模拟内部故障报警，插头拔出后，辅助接点11、14应为导通状态，11、12应为断开状态。

C. 保护器直流动作电压测试：

保护器直流动作电压为DC1400V,用DC1000V兆欧表测试时，应为绝缘状态，用DC2500V兆欧表测试时，应为瞬间导通状态。

a)将保护器插头插入到位。

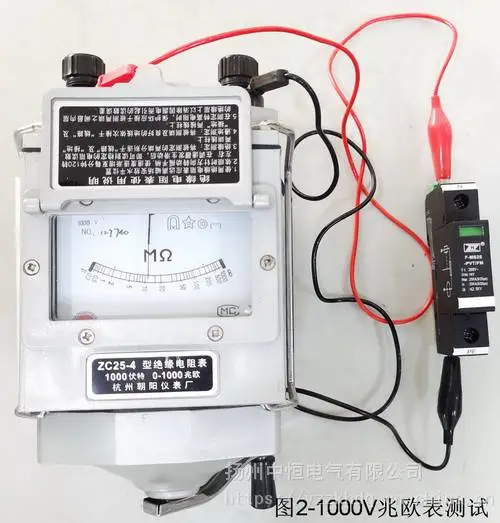

b)DC1000V兆欧表测试（图2):将保护器的PE、N端连接兆欧表的两个测试端，将兆欧表摇到额定转速，兆欧表的指示应大于100MΩ,保护器无被击穿现象，说明保护器动作电压大于DC1000V。

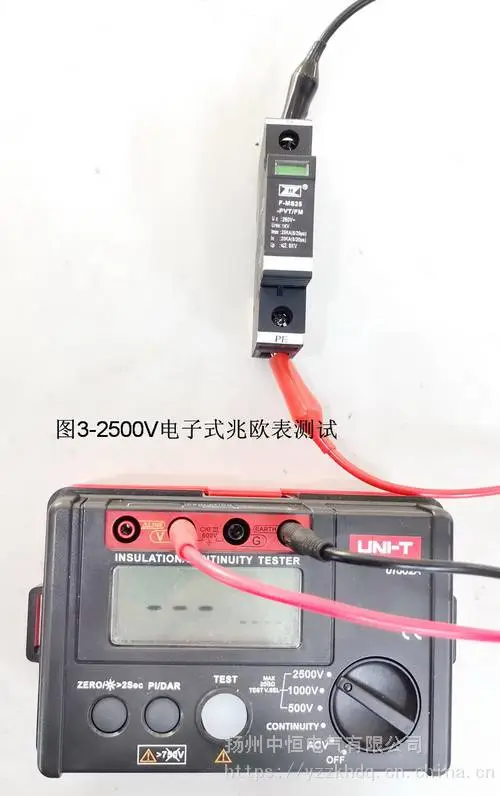

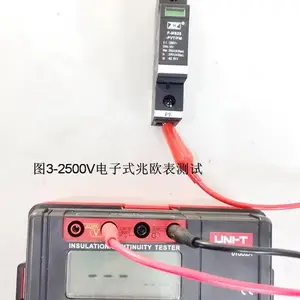

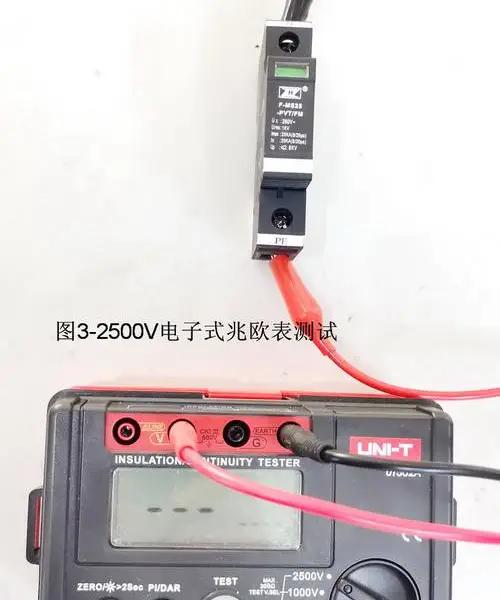

c) DC2500V兆欧表测试（图3),将保护器的一端连接兆欧表的一个测试端，摇动兆欧表到额定转速，将兆欧表的另一测试头点试保护器另一端（采用点试的方式，保护器瞬间带电），保护器被击穿，兆欧表的指针指示瞬间小于10MΩ,又迅速恢复．（测试现象为表针瞬时向0MΩ摆动，又恢复到正常位置），说明保护器动作电压小于DC2500V。

注：DC2500V兆欧表测试时候采用点试方式，不可长时间将DC2500V直流电压施加到护器两端，如长时间施加电压，将有可能导致保护器损坏。

D. 测试完毕后，观察故障指示窗口是否处于透明状态，如为透明状态，即表示保护器完好，可投入使用。
