液压支架主要由金属结构件、液压系统和调架装置三大部分组成。主要金属结构件有伸缩梁、护帮板、前梁、顶梁、上连杆、前连杆、后连杆、尾梁、底座、插板、推杆、侧护板等.

液压控制系统除了立柱、各千斤顶外，还包括各种液压控制元件（操纵阀组、安全阀、液控单向阀、液控喷雾阀等）和液压辅助元件（管接头、胶管等）。

调架装置由顶梁、尾梁的左右侧护板及各自的侧推缸、侧推弹簧、套筒及导杆等组成。

支架各结构件之间及结构件与液压工作元件间均通过销轴、螺栓等连接，管路连接采用快速接头和U型卡型式，拆装、维修方便。

用途是：支护工作面顶煤，掩护采煤机、前、后输送机的工作空间，使采煤机一次采完工作面高度，由前部输送机将采下的煤运出，并通过设在尾梁内的放煤插板把冒落的顶煤排放到后部输送机内运出工作面，分别通过割煤、移架、推前溜、放煤、拉后溜等工序组成作业循环，实现综放机械化连续作业。

1U型卡UK-32-75 KJ32 L=75 65Mn只

2挡销ZT00-07/1 8*90*85只

3挡销ZT00-07/1 8*100*95只

4挡销ZT00-07/2 10*136*130只

5开口销GB91 Φ4*20只

6开口销GB91 Φ5*35只

7开口销GB91 Φ8*65只

8开口销GB91 Φ10*80只

9开口销GB91 Φ6.3*50只

10开口销GB91 Φ6.3*40只

11销轴φ22*128ZT00-02/2件

12销轴φ40*168ZT00-02/6件

13铰接轴φ50*368ZT00-05/1件

14铰接轴φ90*375ZT00-05/6件

15铰接轴φ90*380ZT00-05/6件

16铰接轴φ100*495ZT00-05/7件

17连接头42，52ZT00-06/2 45件

18销轴φ40*250ZT00-15/4件

19U型卡ZT00-75/265Mn只

20开口销GB91 Φ6.3*40只

21弹簧导杆F066-02/2 45件

22弹簧导杆F066-02/2 45件

23顶梁左侧护板F066-0202件

24销轴24*140ZT00-01/13件

25销轴24*265ZT00-03/1件

26销轴25*75ZT00-15/1件

27U型卡ZT00-75/2只

28开口销GB91 Φ6.3*40只

29弹簧导杆F066-02/1 45件

30掩护梁左侧护板F066-0302件

31销轴24*140ZT00-01/13件

32销轴24*210ZT00-03/1件

33销轴24*250ZT00-03/1件

34推杆F066-08件

35U型卡ZT00-75/2只

36开口销GB91 Φ6.3*50只

37销轴30*105ZT00-02/4件

38销轴30*100ZT00-03/2件

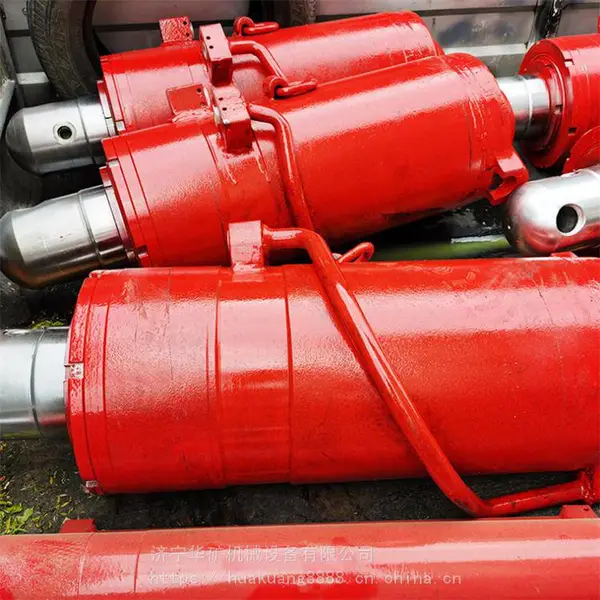

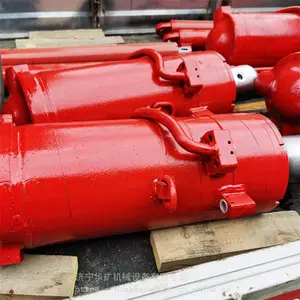

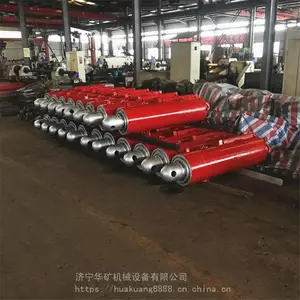

39立柱φ160*720*660-1100F066-30件

40开口销GB91 Φ5*35只

41销轴φ20*188F066-30/4 30CrMnTi件

42顶梁侧推千斤顶φ63/45*140F066-31件

43尾梁千斤顶φ125/85*404F066-33件

44推移千斤顶φ140/85*700F066-34件

45掩护梁侧推千斤顶φ63/45*140F066-32件

46液控单向阀ZDF-42/200GA(KJ10)套

47安全阀FAD100/45 M27*1.5Y套

48平面截止阀PJF(KJ13/KJ25) Q/ZZM2035-85(ZT00FJ-71)套

49锥面截止阀ZJF(KJ16/31.5D) ZT00FJ-58（NZJF3.00E）套

50球形截止阀QJ13G KJ13套

51喷雾阀ZPF13 ZT00FH-25套

52交替阀JDF10 KJ10套

53单向锁FDG10D(DS10A(ZT00FD-12)) KJ10套

54单向锁FDG10A(DS10(ZT00FD-11)) KJ10套

55回液三通断路阀HSHD(KJ16/DN38) KJ16/DN40,孔距60套

56回油断路阀HD16 ZT00FD-49套

57回液三通HYST(KJ32/DN38) KJ32/DN38孔距60 45套

58U型卡UK-32-75 KJ32 L=75只

59直通KJ2-13个

60三通KJ3-10 KJ10个

61三通KJ3-16 KJ16个

62F型三通F-10/10/10G KJ10-10-10G个

63U型卡U4-31.5 U4-31.5L=94只

64U型卡UK-13-45 KJ13 L=45只

65U型卡UK-10-40 KJ10 L=40只

66U型卡UK-16-50 KJ16 L=50只

67U型卡UK-25-65 KJ25 L=65只

68U型卡UD-38-100 DN38 L=100只

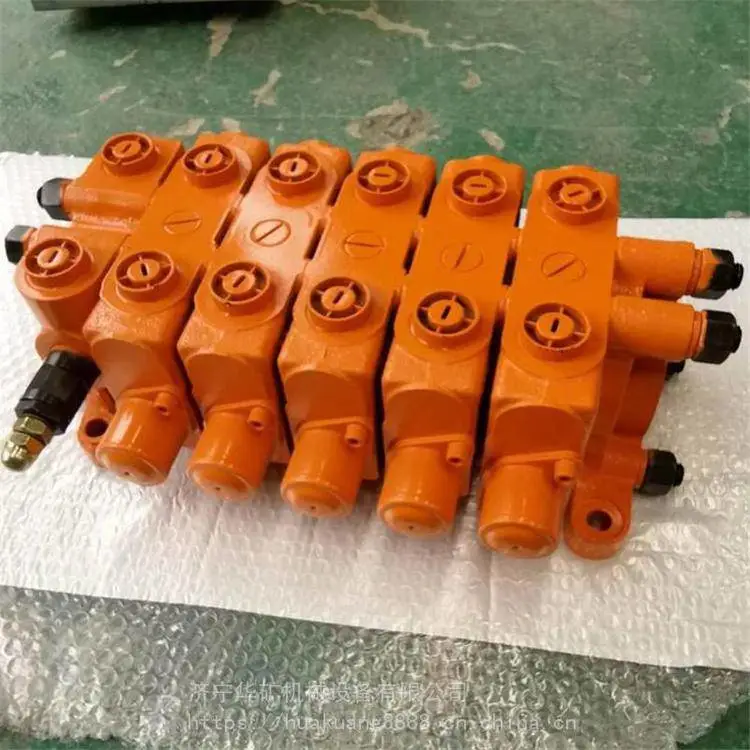

69下操纵阀组F066-00B01件
