| 产品特性：特种设备 | 加工定制：是 | 品牌：菏泽锅炉厂 |
| 燃烧方式：室燃炉 | 结构形式：卧式 | 适用燃料：多种燃料 |
| 锅炉用途：工业锅炉 | 锅炉类型：热水锅炉 | 额定热功率：大于或等于0.1MW |
| 水位容积：大于或等于30L | 出口水压：大于等于0.1MPa | 额定蒸汽压力：0.8MPa(不含)-2.5MPa(含) |
| 订货号：0342 | 货号：0424 | 循环方式：自然循环锅炉 |
| 安装方式：快装锅炉 | 型号：WNS1-1.25-Q-Y | 燃料耗量：低 |
| 适用范围：工业，农业 ，医院，商业，纺织业，化肥，制药业，食品，畜牧业，饮料 ，啤酒，石油，水泥，新能源 | 规格：WNS1-1.25-Q | 是否跨境货源：是 |
| 主要下游平台：其他 | 主要销售地区：欧洲、 北美、 南美、 东南亚、 东北亚、 中东、 非洲、 其他 |
蒸汽锅炉 菏泽锅炉厂制造 2吨产生蒸汽锅炉 食品工厂使用 告知 验收合格
WNS2-1.25-Y（Q）产品数据表（低氮冷凝一体式）
一、锅炉 | |||||
额定蒸发量 | 1t/h | 额定工作压力 | 1.25MPa | ||
额定蒸汽温度 | 194℃ | 给水温度 | 20℃ | ||
水压试验压力 | 1.65MPa | 辐射受热面积 | 4.886m2 | ||
对流受热面积 | 18.217m2 | 节能器受热面积 | 4.23+4.23m2 | ||
设计热效率（油/气） | 96.14/96.69% | 排烟温度（油/气） | 109.44/106.73℃ | ||
设计 燃料 | 0#轻柴油 | 10250Kcal/Kg | 燃料耗 用量 | 0#轻柴油 | 65.85Kg/h |
天然气 | 8463Kcal/Nm3 | 天然气 | 79.3Nm3/h | ||
本体水容积 | 2370L | 锅炉运输重量 | 4.2t | ||
运输尺寸（长×宽×高） | 3400×1800×1952 | 安装尺寸（长×宽×高） | / | ||
前管板 | Di1400×14；Q245R | 后管板 | Di1400×14；Q245R | ||
回燃室前管板 | Di900×10；Q245R | 回燃室后管板 | Di900×10；Q245R | ||
锅壳筒体（外径×壁厚） | φ1428 ×10；Q245R | 回燃室筒体（外径×壁厚） | Φ924 ×12；Q245R | ||
波形炉胆（内径×厚度×长度） | Di600×10×1140；Q245R | 锥形炉胆（内径×厚度×长度） | Di600/400×10×300 ；Q245R | ||
短螺纹烟管（外径×厚度×长度） | Φ38×3×1519；20# | 短螺纹烟管总根数 | 58 | ||
长螺纹烟管（外径×厚度×长度） | Φ38×3×2215；20# | 长螺纹烟管总根数 | 42 | ||
人孔规格 | 285×385 | 检修门孔规格 | Di385 | ||
二、阀门、仪表 | |||||
主汽阀型号规格 | J41H-16，DN50 | 主汽阀数量 | 1个 | ||
付汽阀型号规格 | / | 付汽阀数量 | / | ||
安全阀型号规格 | A48H-16C，DN40 | 安全阀数量 | 2个 | ||
定期排污阀型号规格 | Z44H-16C，DN40 | 定期排污阀数量 | 2个 | ||
给水阀型号规格 | J41H-16，DN40 | 给水阀数量 | 1个 | ||
给水止回阀型号规格 | H41H-16，DN40 | 给水止回阀数量 | 1个 | ||
玻璃板水位计型号规格 | X49H-25，DN25 中心距：350 | 玻璃板水位计数量 | 2个 | ||
双色水位计 | / | 数量 | / | ||
水位电极控制器型号 | DJ-5 DN25 | 水位电极控制器数量 | 1个 | ||
压力表型号规格 | Y-150，量程：0～1.6Mpa | 压力表数量 | 1块 | ||
电接点压力表型号规格 | YX-150，量程：0～1.6MPa | 电接点压力表数量 | 1块 | ||
压力变送器型号规格 | HX-T61 | 压力控制器数量 | 1个 | ||
节能器压力表 | Y-150，量程：0～1.6MPa | 压力表数量 | 各1块 | ||
节能、冷凝器排污阀 | J41H-16，DN20 | 截止阀数量 | 各2个 | ||
节能、冷凝器给水阀 | DN40 PN16 | 给水阀数量 | / | ||
三、配套辅机 | |||||
给水泵：型号：KQDP25-2S×20 ；流量：2 m3/h；扬程：147 m；电机功率：2.2 Kw；数量：2台 | |||||

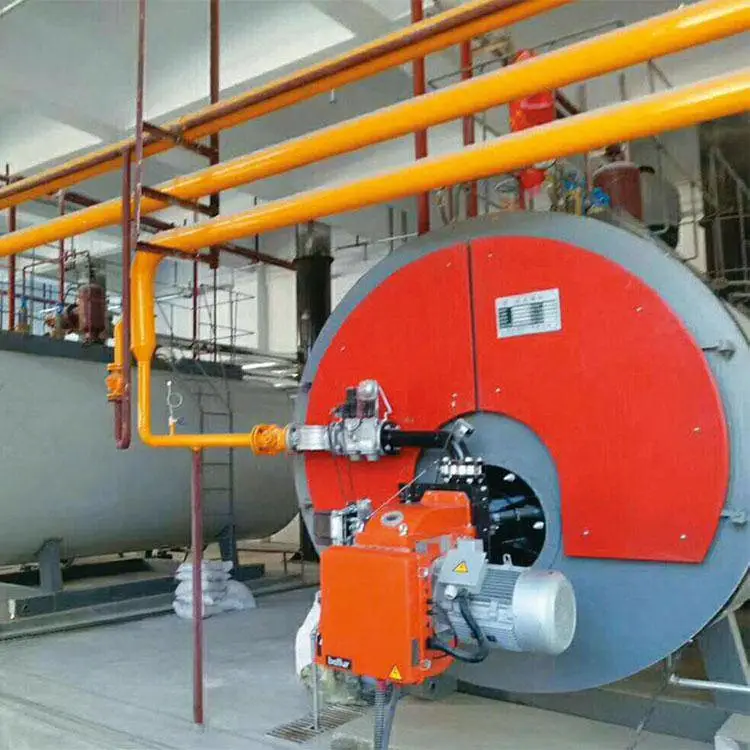

燃气燃烧器：型号：VG5.1200 M/TC FGR ；输出功率：160～1160 Kw； 电机功率：1.5 Kw | |||||
燃油燃烧器：型号：TBL85P ；输出功率：200～ 850 Kw； 电机功率：1.1 Kw | |||||
烟囱：φ300 ； 高度：10米 | |||||
应用行业：
广泛应用于各种工业行业，比如纺织、化工、造纸、机械、食品、农产品加工工业等
产品简介：

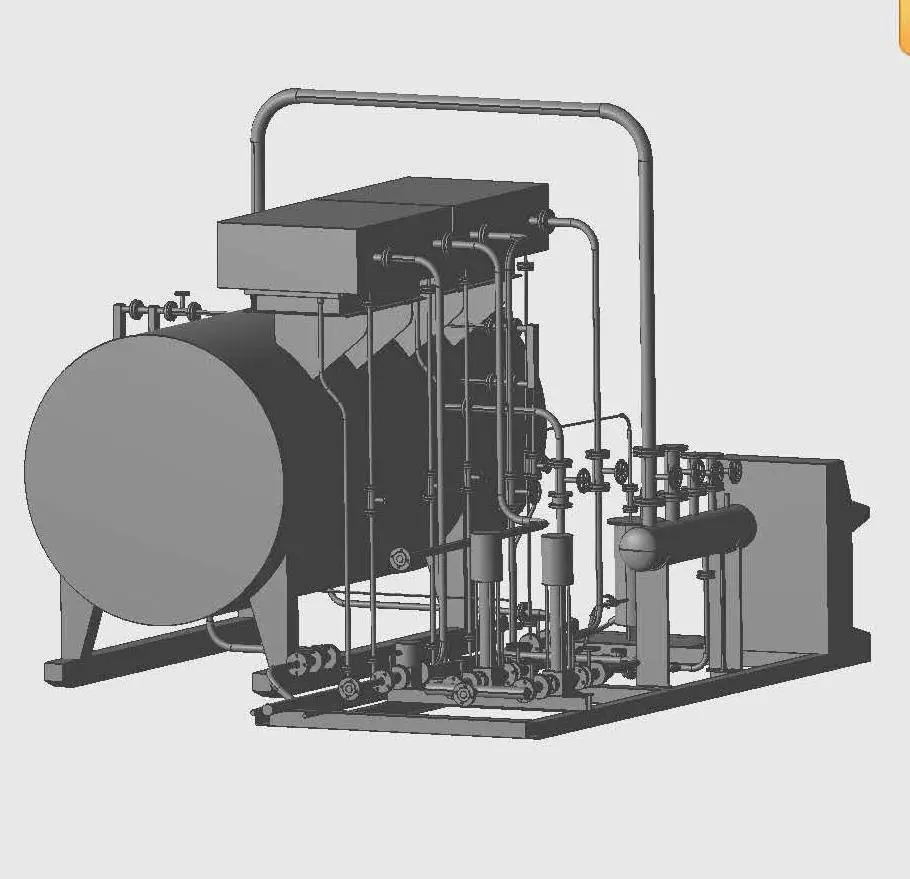

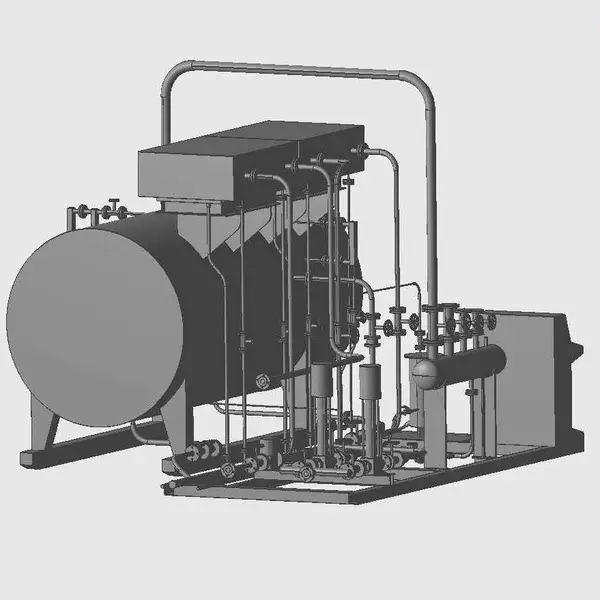

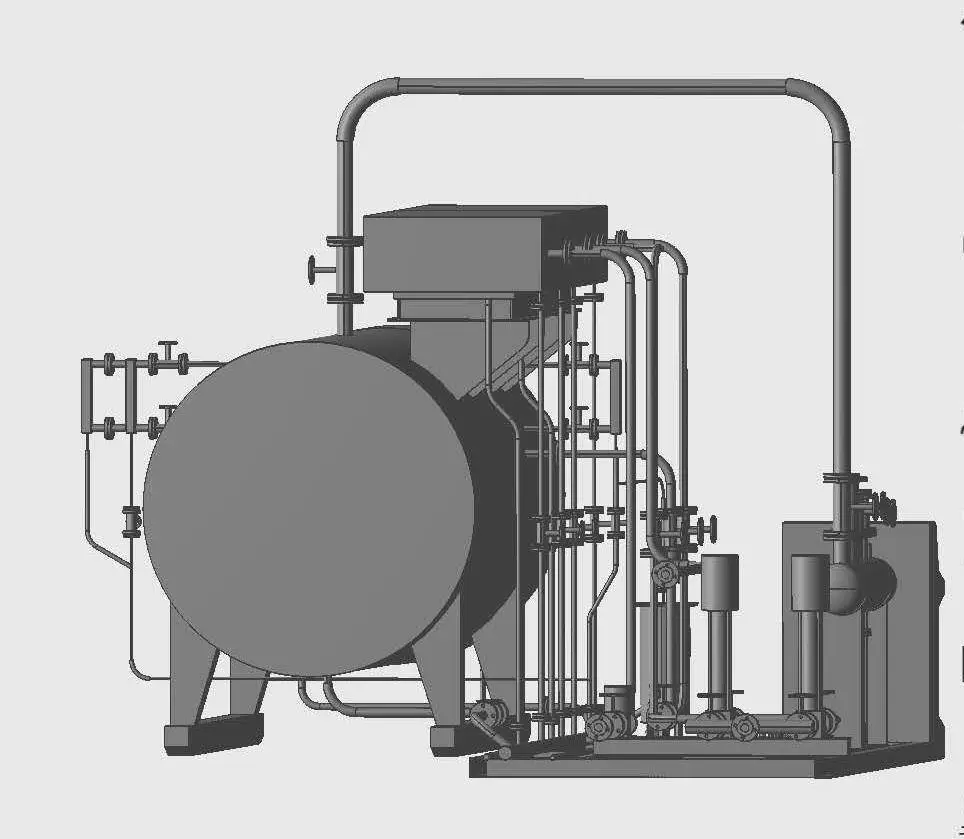

WNS系列低氮冷凝锅炉是一种全自动、卧式内燃、低氮冷凝于一体的快装燃油（气）锅炉。锅炉本体采用湿背式两回程结构：波形炉胆及回燃室为***回程，螺纹烟管构成***回程。节能器和冷凝器置于锅炉顶部，于炉外构成烟气的第三回程。
性能特点：
高效节能。节能器、冷凝器换热面积大，烟气中的水蒸汽冷凝***，可充分吸收烟气中水蒸汽冷凝释放的热量，热效率可高达***以上。
采用螺纹烟管对流受热面，有效提高锅炉传热效率。
环保效果好。烟气中有部分CO2、NOX、SO2等有害成分溶解于冷凝水，有效减少大气污 染物的排放。同时采用大尺寸炉膛结构和烟气再循环技术，对于燃气锅炉，完全可以实现超低氮排放，NOX排放≤30mg/Nm3，完全符合日益严格的国家环保要求。
节能器、冷凝器与锅炉布置为一体，快装出厂，安装方便，结构紧凑，美观大方。占地面积少，减少基建投资。
节能器、冷凝器的螺旋翅片管及壳体采用耐硫酸腐蚀的ND钢材料，大大提高设备使用寿命。智能化燃烧控制和全自动安全连锁保护系统的相结合，确保经济、环保、安全运行。
工作原理:
锅炉的排烟热损失中，除了烟气显热以外，水蒸气还带走了大量的汽化潜热。如果通过降低排烟温度，使烟气中的水蒸气全部或者部分地得到冷凝，并将冷凝过程释放的潜热回收利用，锅炉的有效利用热增加，将明显提高锅炉的热效率。
WNS型低氮冷凝式燃气锅炉针对烟气中水蒸汽冷凝率与排烟温度的关系、冷凝率与热效率的关系以及冷凝水对不同钢种腐蚀速率等关键技术因素，通过合理设计受热面，降低排烟温度，***烟气中水蒸汽达到设计要求的冷凝率，使锅炉的热效率大幅提高。
由于采用大尺寸炉膛结构和烟气再循环技术，对于燃气锅炉，完全可以实现超低氮排放， NOX排放≤30mg/Nm3。
山东中杰特种装备股份有限公司原（菏泽锅炉厂有限公司）,(简称:菏泽锅炉,菏泽锅炉厂,中杰特装.)始建于1984年,是致力于压力容器的专业设备生产企业.菏泽锅炉厂主导产品有：燃气锅炉、燃煤锅炉、生物质锅炉、导热油锅炉、余热锅炉、液化气储罐、液氨储罐、低温储罐。菏泽锅炉厂有限公司是中国压力容器特种设备供应商。 在这里,非常荣幸地向您介绍菏锅董事长张春雨先生：毕业于山东工业大学焊接专业,在锅检所从事压力容器检验工作10余年,而今他所倡导的公司在锅炉、压力容器产品工艺质量上追求精益求精,誓要让产品质量***成为品牌永恒。 一位精通于焊接工艺的董事长,一位乐于把宝贵的青春年华奉献于焊接事业的董事长,一位兢兢业业从事压力容器很多年时间的董事长,更懂得每一条焊缝的重要性，尤其是被***为特种设备的锅炉、压力容器产品质量的重要性。
