水温水位传感器一体式485输出

 参数要求

WH311仪器设备主要性能指标

（1）水位
①水位计分辨率：0.1cm；
②水位变幅范围：10～20m；
③测量误差＜2cm；
④重复性误差：≤±1cm。
（2）水温
水温计分辨率：0.1℃；
在0～70℃水温变幅范围内≤±0.2℃。
（3）环境适应性指标
①工作温度
水下部分：0～40℃;
井内部分：-5～55℃；
地面部分：-10～45℃。
②工作湿度
井内部分：相对湿度***RH（40℃时）；
地面部分：相对湿度≤95%RH（40℃时）。
（4）贮存环境
①贮存温度：-40～60℃
②贮存湿度：相对湿度≤95%RH（40℃时）。
（5）机械环境
①振动：能承受GB/T9359所规定的振动试验。
②自由跌落：能承受GB/T9359所规定的自由跌落试验。
③电磁环境：工频抗扰度性能符合GB/T17626.8第3级要求。

一体化防雷水温水位传感器 防雷投入式 485接口水温水位一体传感器探头 下置式压力水位传感器压力式水位水温一体化传感器或单独的压力水位传感器和水温传感器

一体化防雷水温水位传感器 防雷投入式 485接口水位水温一体化测量装置压力水位传感器压力式水位水温一体化传感器或单独的压力水位传感器和水温传感器,地下水浮子水位传感器等仪器

一种水位水温一体化测量装置属于自动化控制技术领域,具体而言是一种水位水温一体化取样的全封闭固化的棒式传感器,由水位水温传感器单元和控制器单元组成,该传感器由分频调制的扫频信号源向水中发送电信号,由分频触发敏感元进行接收,对水位进行取样测量,同时由自平衡式温度检测电路对水温进行检测,采用待测量直接数字化的结构,在***精度的前提下,提高了传感器的稳定性及抗干扰能力,降低了成本,安装,使用,维护方便,实现了水位,水温一体化测量。

一体化防雷水温水位传感器 防雷投入式 485接口压力式水位计概述：

压力水位传感器压力式水位水温一体化传感器或单独的压力水位传感器和水温传感器3D-MEMS硅电容压力传感器以***的高精度,小尺寸和***功耗而***于世。这类传感器的功率消耗非常低,这使它在电池供电的设备中具有不可比拟的优越性。

压力水位传感器压力式水位水温一体化传感器或单独的压力水位传感器和水温传感器CHR.WH311采用3D-MEMS硅电容压力传感器,经过微处理器的差值运算和非线性修正及温度补偿,消除了大气压变化的影响,从而实现水位压力的高精度测量,温度测量和储存。

压力水位传感器压力式水位水温一体化传感器或单独的压力水位传感器和水温传感器全不锈钢一体式结构设计,***的防水设计可长期水下使用,水压传感器,气压传感器,电池和电路等密封于不锈钢壳体内固定于井口,方便数据读取下载。22mm***尺寸,可安装于深井和其他应用现场,对地下水,河流,湖区,储水池等长期监测和地质灾害测报综合利用。

压力式水位计 特点：

压力水位传感器压力式水位水温一体化传感器或单独的压力水位传感器和水温传感器基于3D-MEMS技术硅电容压力传感器,长期使用无零点漂移；

传感器功耗极低,正常工作时总电量消耗25uA；

集成水位,温度测量于一体,适用水位监测,地质灾害综合利用；

内外部电源智能切换；

采用16位混合信号微处理器技术,对水位传感器进行全数字化的线性和温度误差补偿,高精度,高分辨率；

FRAM储存器,长期自动记录数据；

过载能力：大于10FS；

工作温度范围：-40-125℃,分辨率0.01℃,精度±0.2℃。

压力水位传感器压力式水位水温一体化传感器或单独的压力水位传感器和水温传感器工作原理：

采用新型硅电容绝压传感器进行测量,使水深压力传感器和大气压力传感器的压力信号具有更高的精度和分辨率。两个压力传感器的线性和温度误差全部进行了数字化补偿。补偿参数存储在非易失存储器中,确保了数字的安全性。基本原理图如下所示：

按照用户的采集周期,系统从休眠模式激活,MCU开始工作,温度和压力信号通过信号调理部分被送到MCU进行处理,然后按照规定的格式存储到FRAM。通过RS485接口使用读书器可以读取下载这些数据,数据的内容包括：静水压值,静水位值,气压值,温度值,电池电压,当前时间,历史数据等。

当水位,温度数据采集和记录操作结束,系统再次进入休眠模式,MCU及外围模块停止工作,只有时钟模块工作,电池向时钟模块供电,保持时钟的准确性。当设定的采集间隔时间到来时,时钟模块负责激活系统,继续采集和记录。每次使用读书器从接口读取数据时,对系统时钟进行一次校正,***时间的准确性。

电源管理部分进行功耗管理,以延长电源使用寿命,并且在使用读书器时,负责把外部电源切换进来,断开时再切回电池供电。保护电路负责对整个系统提供过压保护。


产品概述：
一体化防雷水温水位传感器 防雷投入式 485接口

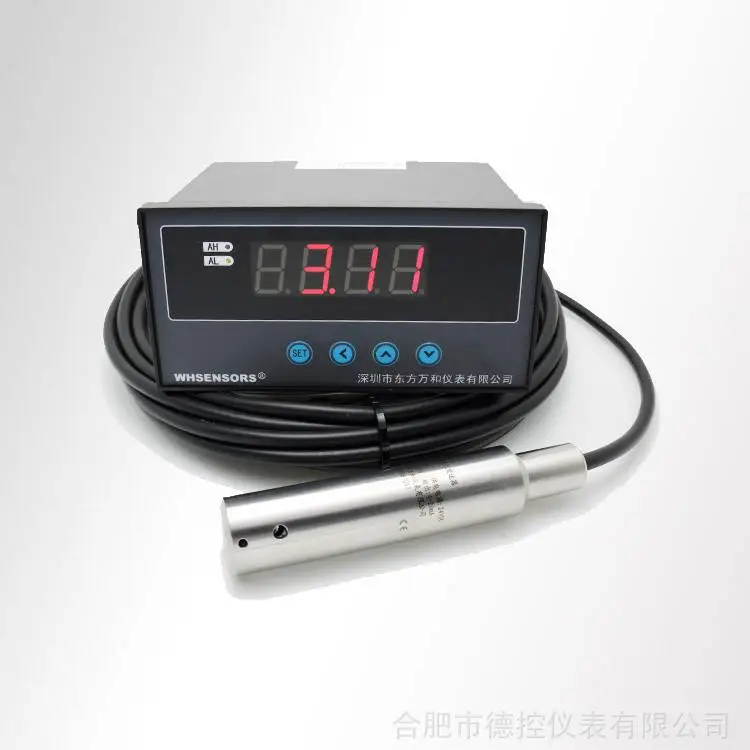

WH311投入式液位 温度一体化变送器采用进口不锈钢隔离膜片的高准确度,高稳定性力敏芯片和温度传感器经合理精密的结构设计及厚膜技术温度补偿,信号 放大,V/I转换,对不锈钢壳体进行全密封焊接,从而制成工业标准的双路4mA～20mA或0mA～10mA信号输出且性能稳定可靠的全固态产品。
水温水位传感器一体式485输出

产品特点：
☆ 液位 温度多功能测量
☆ 双路4mA～20mA信号输出
☆ 防结露工艺
☆ 准确度高：优于0.2％
☆ 三重防雷击设计
☆ 抗干扰设计

产品应用：

★ 工业现场液位测量与控制
★ 城市供水及污水处理
★ 水文监测与控制
★ 大江大坝及水利建设
★ 航海及船舶系统
★ 食品饮料设备
★ 水利水电监测

技术参数：

测量介质 与316L兼容的各种液体
测量范围 0-50米
过载压力 2倍满量程
输出信号 4～20mADC(两线制) 0～10VDC,0～5VDC,l～5VDC(三线制)
供电电压 12～36VDC
上升时间 ≤5毫秒可达90％FS
准 确 度 0.5级,0.25级(包括非线性,重复性及迟滞在内的综合误差)
温度漂移 ≤±0.05％FS／℃(温度范围-20～85℃,包括零点和量程的温度影响)
温度补偿 0～80℃
膜片材料 316L不锈钢
安装方式 投入式

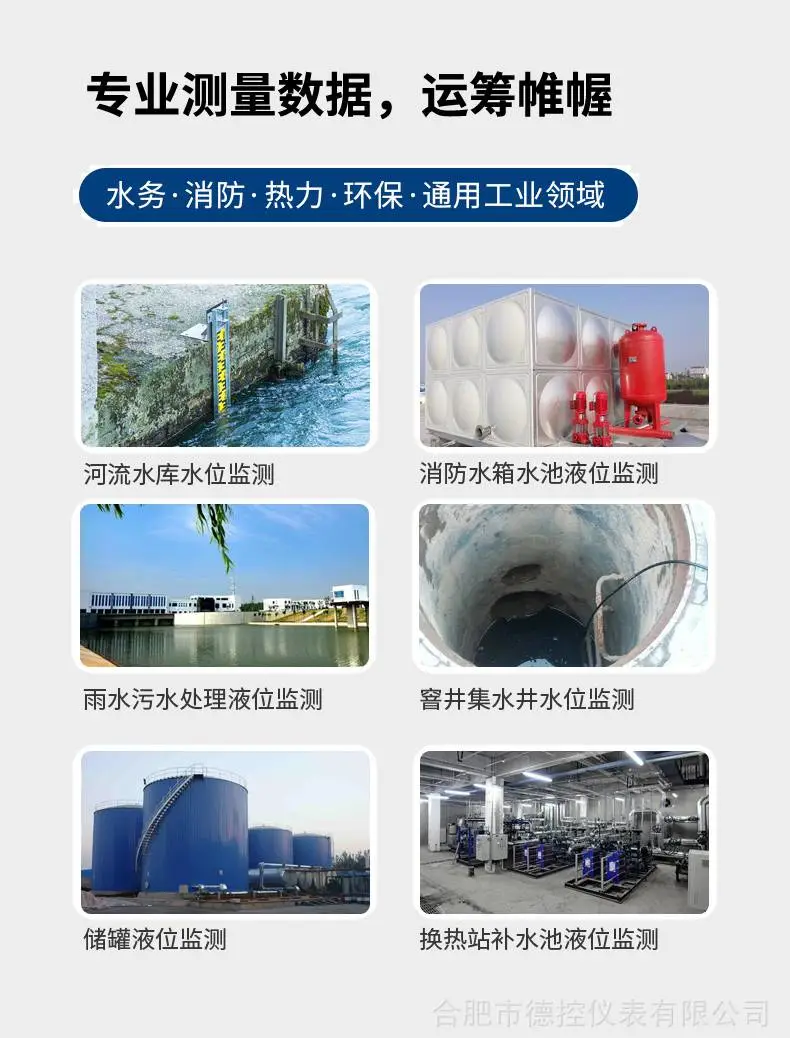

水库、河流、大坝监测场合-----运用水库闸前闸后水位监测

地下水液位测量场合------地下水位自动监控专用系列可显示到厘米

消防水池水箱液位显示场合------含***全套资料

污水处理场合------运用防堵设计

液位监测监控场合--------液位温度一体式传感器可同时测量水位和温度

无论是河水、水库等液位测量，还是消防水池，泵站供水液位监测。德控仪表WH311液位计都有着良好的使用效果，甚至是在城市地下水位监测，水处理池（处理完）上性能也同样出色。WH311投入式液位温度计适用于多种场合-----水库河流，消防水池，供水水塔，水处理池，地下水位。可用于测量环保、水利、变频供水，工业过程控制，化工等领域的液位测量控制。
