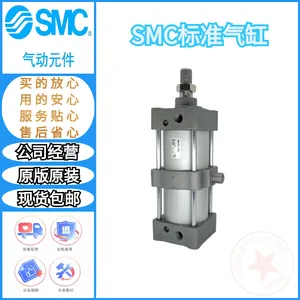

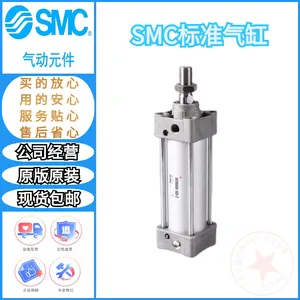

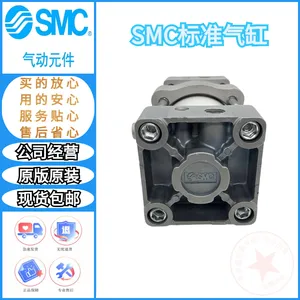

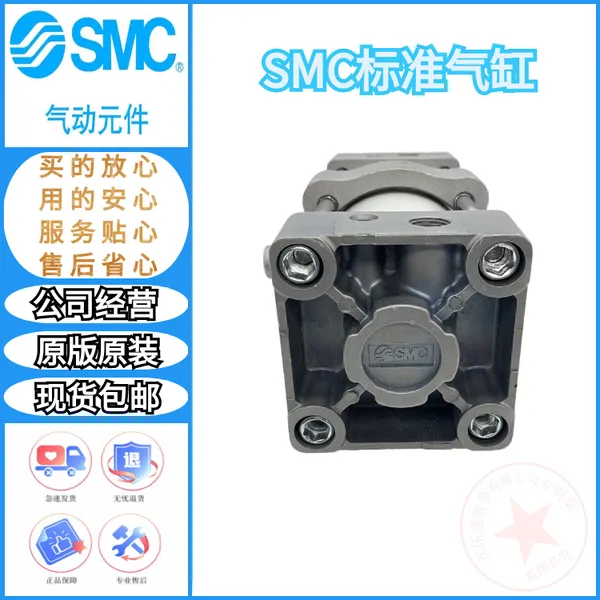

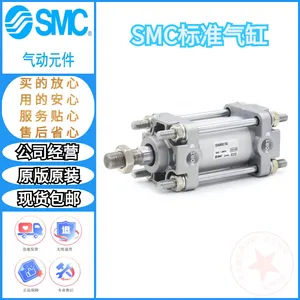

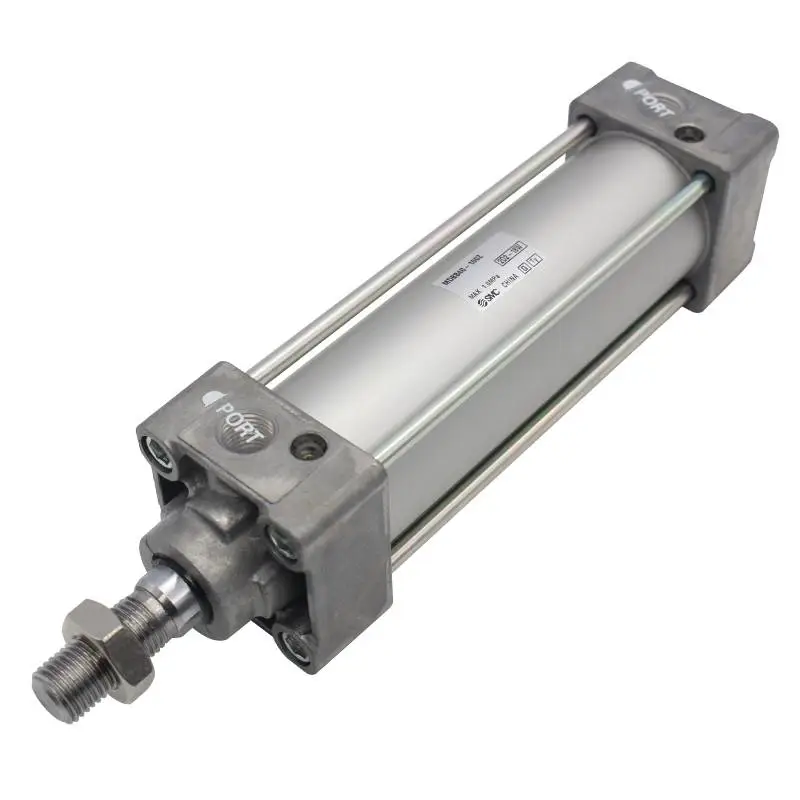

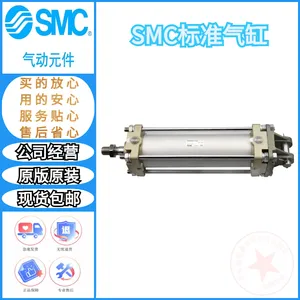

SMC 气缸所设缓冲装置种类很多，上述只是其中之一，当然也可以在气动回路上采取措施，达到缓冲目的。 组合组合气缸一般指气缸与液压缸相组合形成的气-液阻尼缸、气-液增压缸等。众所周知，通常气缸采用的工作介质是压缩空气，其特点是动作快，但速度不易控制，当载荷变化较大时，容易产生“爬行”或“自走”现象；而液压缸采用的工作介质是通常认为不可压缩的液压油，其特点是动作不如气缸快，但速度易于控制，当载荷变化较大时，采用措施得当，一般不会产生“爬行”和“自走”现象。把气缸与液压缸巧妙组合起来，取长补短，即成为气动系统中普遍采用的气-液阻尼缸。气-液阻尼缸工作原理见图42.2-5。实际是气缸与液压缸串联而成，两活塞固定在同一活塞杆上。液压缸不用泵供油，只要充满油即可，其进出口间装有液压单向阀、节流阀及补油杯。当气缸右端供气时，气缸克服载荷带动液压缸活塞向左运动（气缸左端排气），此时液压缸左端排油，单向阀关闭，油只能通过节流阀流入液压缸右腔及油杯内，这时若将节流阀阀口开大，则液压缸左腔排油通畅，两活塞运动速度就快，反之，若将节流阀阀口关小，液压缸左腔排油受阻，两活塞运动速度会减慢。这样，调节节流阀开口大小，就能控制活塞的运动速度。可以看出，气液阻尼缸的输出力应是气缸中压缩空气产生的力（推力或拉力）与液压缸中油的阻尼力之差。

根据工作所需力的大小来确定活塞杆上的推力和拉力。由此来选择气缸时应使气缸的输出力稍有余量。若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。 　气缸 　下面是气缸理论出力的计算公式： 　F：气缸理论输出力(kgf) 　F′：效率为85%时的输出力(kgf)－－(F′=F×85%） 　D：气缸缸径(mm) 　P：工作压力(kgf/cm2) 　例：直径340mm的气缸，工作压力为3kgf/cm2时，其理论输出力为多少?芽输出力是多少? 　将P、D连接，找出F、F′上的点，得： 　F=2800kgf；F′=2300kgf 　在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。 　例：有一气缸其使用压力为5kgf/cm2，在气缸推出时其推力为132kgf，(气缸效率为85%)问：该选择多大的气缸缸径? 　●由气缸的推力132kgf和气缸的效率85%，可计算出气缸的理论推力为F=F′/85%=155(kgf) 　●由使用压力5kgf/cm2和气缸的理论推力，查出选择缸径为?63的气缸便可满足使用要求。

①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。

②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。

③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。它的密封性能好，但行程短。

④冲击气缸：这是一种新型元件。它把压缩气体的压力能转换为活塞高速(10～20米/秒)运动的动能，借以作功。冲击气缸增加了带有喷口和泄流口的中盖。中盖和活塞把气缸分成储气腔、头腔和尾腔三室。它广泛用于下料、冲孔、破碎和成型等多种作业。作往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴作摆动运动，摆动角小于 280°。此外，还有回转气缸、气液阻尼缸和步进气缸等。
