日本NMR结构微型钢丝绳SUS304 1x7  1F-021  1F-030  1F-045

******************************************************************
网上价格不代表实际价格 ,如需报价 请联系扣扣或来电
更多日本工业产品欢迎来电咨询，我们将竭诚为您服务！
南京卓弘机电设备有限公司
联系人：石女士
手机：1-7-1-3-0-4-9-7-7-7-7（卫星同号）

扣扣： 2-0-2-1-8-1-0-6-3-6

邮箱：njzhuohongjidian@126.com

*******************************************************************

日本N.M.R.微型钢丝绳的结构型号有 ：1x3，1X7，1X19，7X7，7X19，8X7+19，8X19+7X7，7X37，19X7，19X19等

15R 7×19(FT)[TYPE-C]

◎７×７の柔软性をさらに高めたタイプです。

◎ロープ曲げ半径の小さい駆动や缲返し曲げに向いています。

◎７×７に比べ引张强度は若干低下します。

コードNo. ロープ径 m/m 外层素线径 m/m 标准破断荷重KN (kgf) 标准重量 g/m

FT-045 0.45 0.03 0.156 (16.0) 0.80

FT-060 0.60 0.04 0.274 (28.0) 1.48

FT-075 0.75 0.05 0.490 (50.0) 2.30

FT-090 0.90 0.06 0.647 (66.0) 3.30

FT-105 1.05 0.07 0.931 (95.0) 4.55

FT-120 1.20 0.08 1.170 (120.0) 5.60

FT-150 1.50 0.10 1.716 (175.0) 9.00

FT-160 1.60 0.11 2.050 (210.0) 11.0

FT-180 1.80 0.12 2.540 (260.0) 13.4

FT-200 2.00 0.13 3.130 (320.0) 16.0

FT-238 2.38 0.16 4.310 (440.0) 23.5

FT-250 2.50 0.16 4.610 (470.0) 24.4

FT-300 3.00 0.20 6.960 (710.0) 37.0

FT-318 3.18 0.21 7.650 (780.0) 42.0

7×19(FT) TYPE-C

9R 7×7(FF)[TYPE-B]

◎柔软性、引张强度、真直性など、标准的なスペックを持つタイプです。

◎も一般的に使用されているロープ构成です。

コードNo. ロープ径 m/m 外层素线径 m/m 标准破断荷重KN (kgf) 标准重量 g/m

FF-027 0.27 0.03 0.058 (5.9) 0.31

FF-036 0.36 0.04 0.107 (11.0) 0.52

FF-045 0.45 0.05 0.176 (18.0) 0.81

FF-054 0.54 0.06 0.245 (25.0) 1.17

FF-062 0.62 0.07 0.333 (34.0) 1.52

FF-072 0.72 0.08 0.460 (47.0) 2.02

FF-081 0.81 0.09 0.588 (60.0) 2.54

FF-090 0.90 0.10 0.706 (72.0) 3.16

FF-100 1.00 0.11 0.833 (85.0) 3.95

FF-120 1.20 0.13 1.170 (120.0) 5.80

FF-135 1.35 0.15 1.470 (150.0) 7.90

FF-150 1.50 0.16 1.870 (190.0) 8.70

FF-160 1.60 0.18 2.250 (230.0) 10.70

FF-180 1.80 0.20 2.640 (270.0) 13.60

FF-200 2.00 0.22 3.330 (340.0) 16.70

FF-250 2.50 0.27 4.700 (480.0) 26.00

FF-300 3.00 0.33 7.150 (730.0) 38.00

7×7(FF) TYPE-B

27R 7×7×7(FW)[TYPE-P]

◎７×１９よりも更に细い素线を使用し、柔软性を高めたタイプです。

◎复雑な駆动や、缲返し曲げで高寿命が要求される场合に适しています。

◎主に、ナイロンコート(含油タイプ)を被覆したものが使用されています。

コードNo. ロープ径 m/m 外层素线径 m/m 标准破断荷重KN (kgf) 标准重量 g/m

FW-081 0.81 0.03 0.411 (42.0) 2.30

FW-135 1.35 0.05 1.070 (110.0) 6.24

FW-162 1.62 0.06 1.610 (165.0) 9.01

FW-210 2.10 0.08 3.040 (310.0) 15.60

FW-270 2.70 0.10 4.410 (450.0) 24.30

FW-318 3.18 0.12 6.860 (700.0) 35.40

7×7×7(FW) TYPE-P

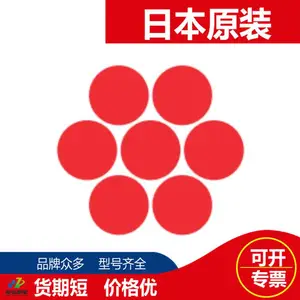

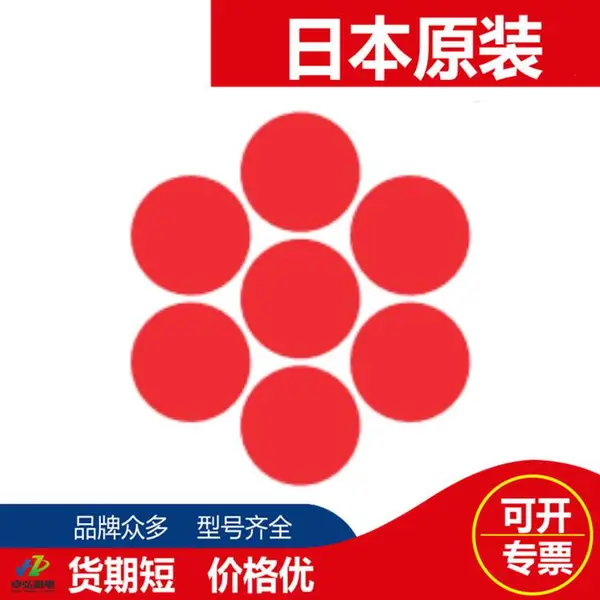

3R 1×7(1F)[TYPE-E]

◎构成が単纯でコストが安いのが特徴です。

◎主に宝饰、渔业用として使用されています。

コードNo. ロープ径 m/m 外层素线径 m/m 标准破断荷重KN (kgf) 标准重量 g/m

1F-021 0.21 0.07 0.051 (5.3) 0.22

1F-030 0.30 0.10 0.106 (10.9) 0.46

1F-045 0.45 0.15 0.240 (24.5) 1.03

1F-069 0.69 0.23 0.558 (57.0) 2.42

1F-090 0.90 0.30 0.931 (95.0) 4.11

1F-105 1.05 0.35 1.170 (120.0) 5.60

1F-120 1.20 0.40 1.560 (160.0) 7.32

1×7(1F) TYPE-E

5R 1×19(1T)[TYPE-G]

◎ロープの表面摩擦を軽减させたタイプです。

◎主にコントロールーケーブルと组み合わせて押し引きの駆动目的で使用されています。

◎７×７に比べ、柔软性は落ちる为、曲げ半径の小さい駆动には向いていません。

コードNo. ロープ径 m/m 外层素线径 m/m 标准破断荷重KN (kgf) 标准重量 g/m

1T-050 0.50 0.10 0.274 (28.0) 1.28

1T-080 0.80 0.16 0.706 (72.0) 3.27

1T-100 1.00 0.20 1.070 (110.0) 5.10

1T-120 1.20 0.24 1.470 (150.0) 7.36

1T-150 1.50 0.30 2.540 (260.0) 11.49

1T-160 1.60 0.32 2.740 (280.0) 13.08

1T-180 1.80 0.36 3.430 (350.0) 16.56

1T-200 2.00 0.40 4.210 (430.0) 20.43

1T-250 2.50 0.50 5.290 (540.0) 31.93

1×19(1T) TYPE-G

特注品

当社では、お客様のニーズにあわせて、様々な规格にも対応しております。

ロープの种别によって小ロットは异なりますので、详しくはお问合せ下さい。

4R 3+9(1K)[TYPE-F] 11R 8×7+19(HF)[TYPE-S] 7×37(FV) 19×7(TF)

25R 19×19(TT)[TYPE-T] 19R 8×19+7×7(HT)[TYPE-R]
