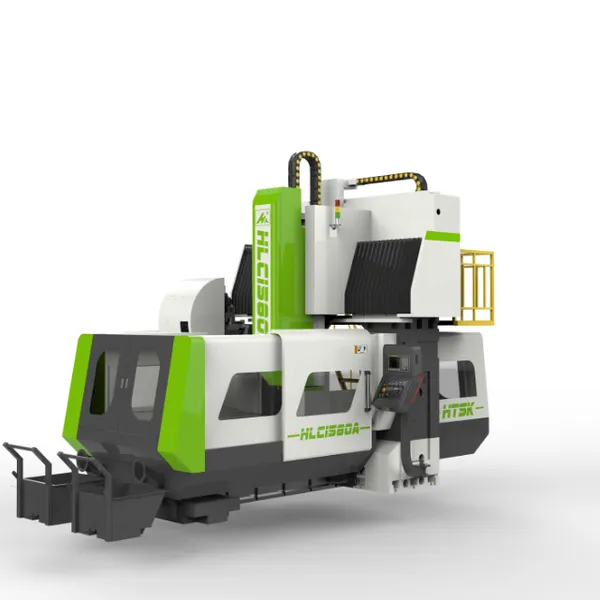

主要结构：

该机床为单立柱固定,工作台移动结构。主要由床身、立柱、横梁、横向滑台、工作台、主轴、丝杆、润滑系统、冷却系统、数控操作面板以及电控系统等部件组成。

1.主要部件采用有限元分析进行优化，主要铸铁采用高强度铸铁金相组织稳定，经过时效、喷砂、回火等工艺确保机床长期使用精度的稳定性。

2.龙门式跨式结构，结构为三维变径优化处理，减轻了机床***切削时的震动、使机床刚性更好。
横梁采用梯形式设计，刚性强结构好适合***切削 。

3.高速高刚性主轴单元结合伺服主轴电机；X/Y/Z采用大扭矩伺服电机。

4.X/Y/Z采用台湾高精度高强度滚珠丝杠配合日本NSK滚珠丝杠专用对子轴承与高精密进口锁紧。

5.X/Y导轨采用线轨道设计采用台湾上银滚柱线轨，Z轴为硬轨，固定面采用超高频淬火工艺处理经过精密磨削；滑动面采用高强度耐磨材塑带镶贴处理。

标准配置：

日本发那科系统 台湾丝杠

日本NSK轴承 台湾增压缸 台湾锁紧螺母等

选配系统部件：

台湾新代系统  北京凯恩帝系统

可根据客户要求专业设计开发数控设备及加工中心

主要技术参数：
