BW-320型泥浆泵 BW-320-Z注浆泥浆泵  卧式三缸单作用往复柱塞泵

1 泵的用途

BW-320型泥浆泵是地质勘探事业近年来发展的液动冲击钻进、螺杆钻进等钻探技术而研制的新产品。能在岩心钻探过程中向钻孔内提供冲洗液（泥浆或清水），使之在钻孔内循环，以达到携带岩屑返回地表面，保持孔底干净，并冷却与润滑钻头及钻具，保护孔壁防止垮塌，还能作为动力源，带动冲击器（或螺杆或蜗轮）帮助钻进。是现代钻探重要设备。

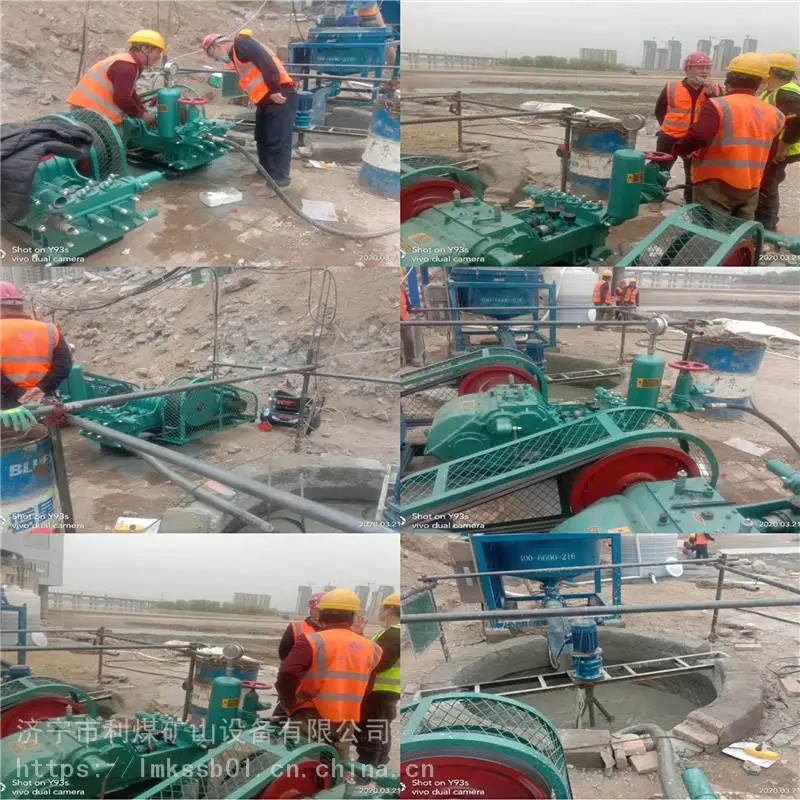

BW-320型泥浆泵特别适用于处理各种软地基的注浆作业。为三缸单作用往返柱塞泵（见图 1），具有四档齿轮变速，主要可作孔深 1000 米内液动冲击钻进配套，也可作15000米内螺杆钻进、涡轮钻进配套，还可做孔深2500米内普通岩心钻进配套。采用曲轴箱与变速箱一体设计，所以该泵不仅性能可靠，易损件寿命较长，而且体积小和质量轻，分解性好，便于山地搬迁，是地质勘理想设备，还可以工程施工钻进、制糖、制酒堤防灌浆等其他各种用途。

本浆所用冲洗液不应含有对金属及橡胶件起腐蚀作用的化学杂质，且其温度不得超过50℃。使用泥浆时推荐比重为1.03～1.12，粘度为18～25秒，含砂量不大于4﹪，大沙粒直径应小于2毫米，PH值7～8，泥浆中不得有泥团、杂草、树叶等堵塞滤水器的夹杂物。

本泵根据用户的不同需求，分下列不同型式出厂：

BW320型          （基本型）动力为电动机（不含安全阀、三通）

BW320Ⅱ型        动力为电动机（含安全阀、三通）

2  主要技术参数（见表1）

                                                                                                                                                    （表1）

3  泵的结构及特点

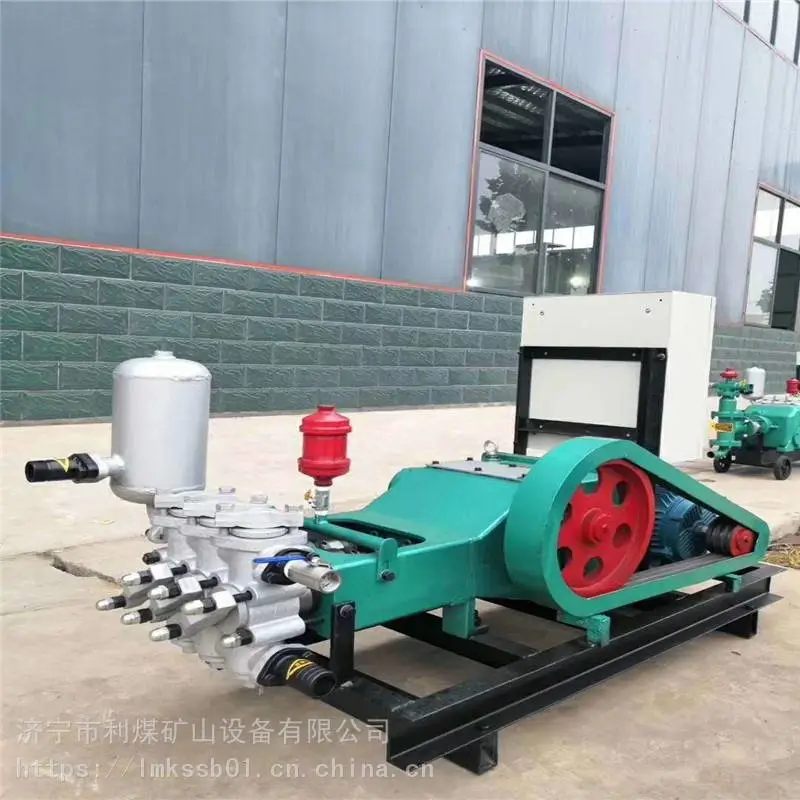

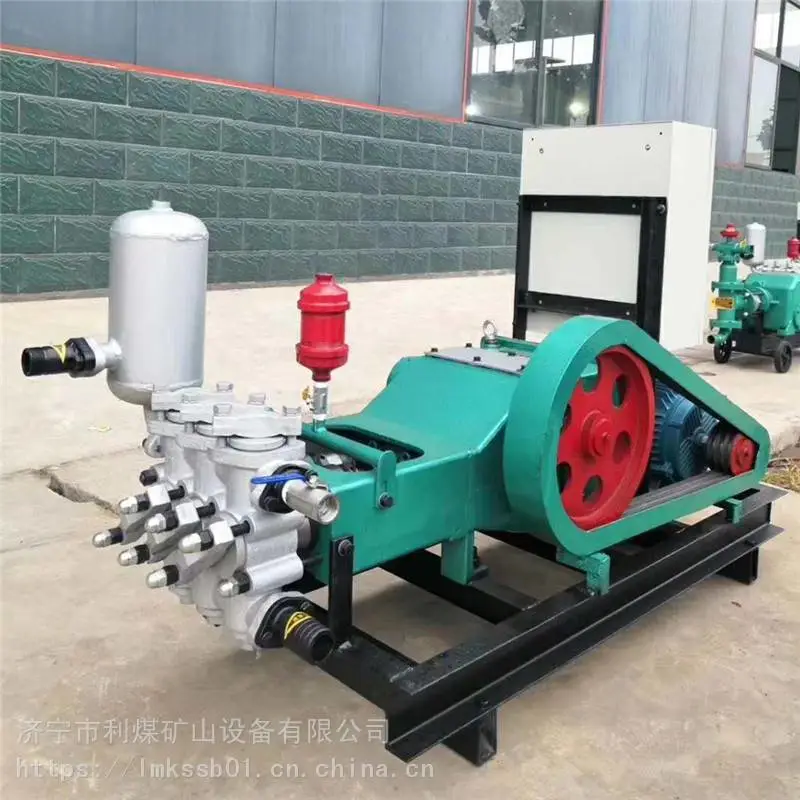

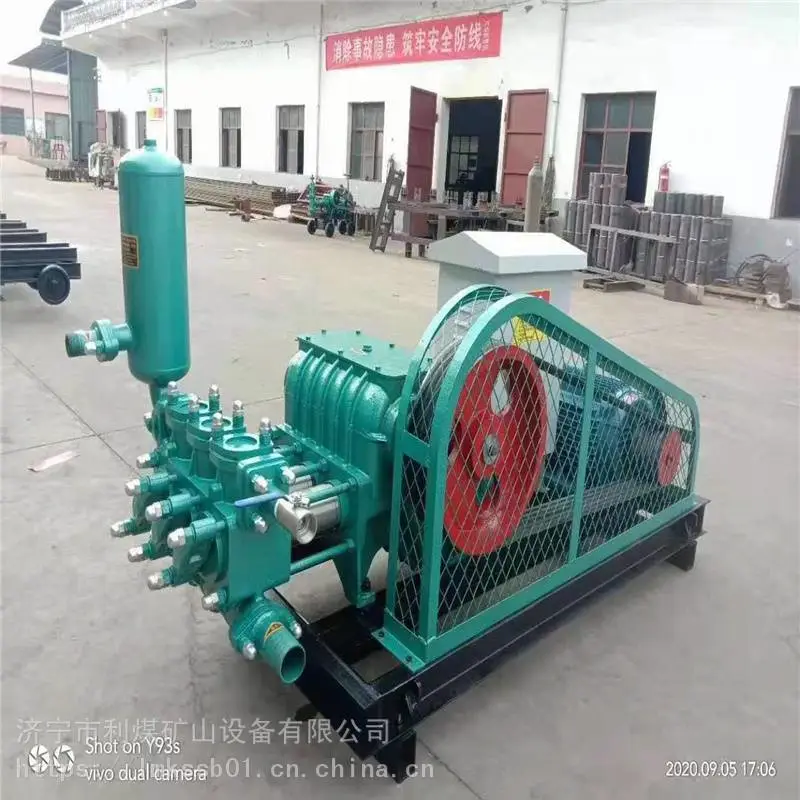

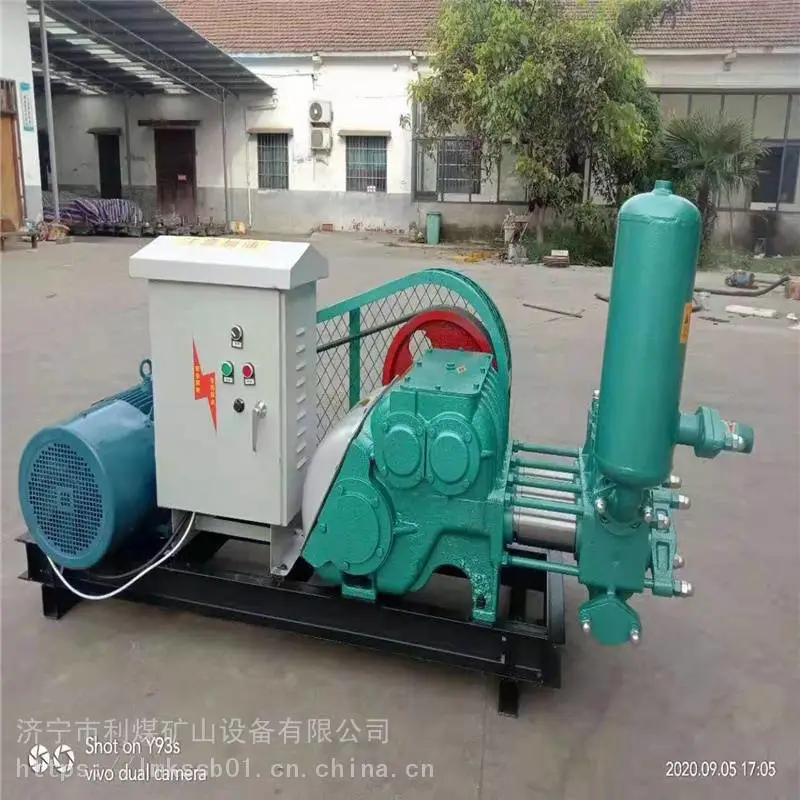

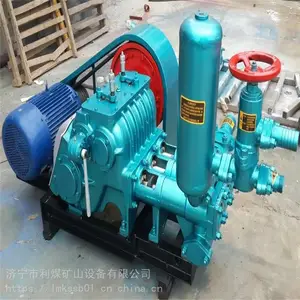

BW-320型泥浆泵主要由泵头、泵体、离合器、防护罩、泵架、空气室与压力表、滤水器、安全阀、三通、等部件组成（见图1）。（基本型不含三通、安全阀）

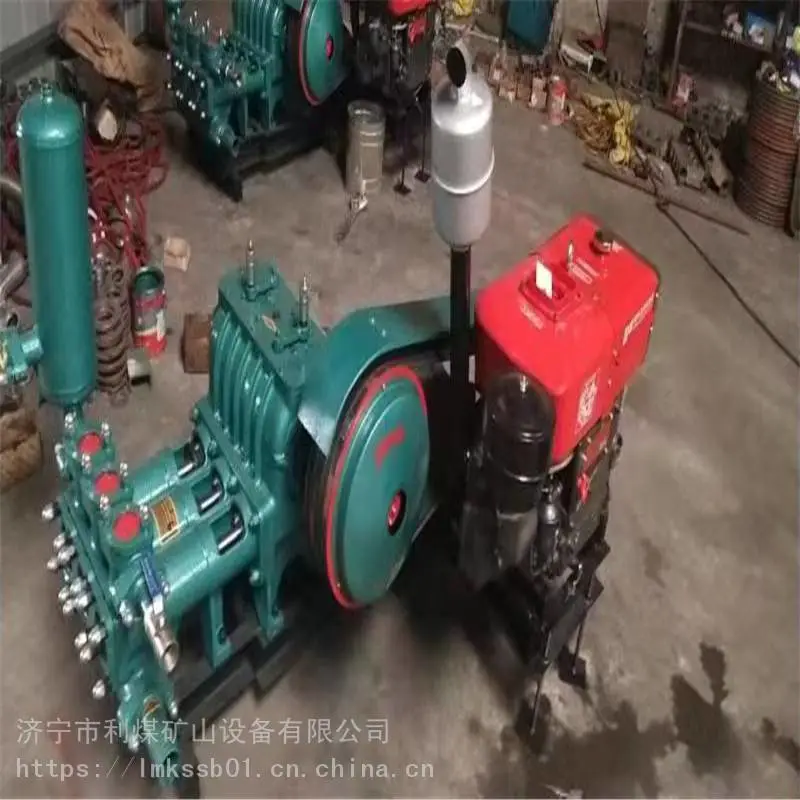

泵的输入端装有C型五槽三角皮带轮，轮内安置摩擦离合器作为开停之用。本泵有多种结构型式，配动力电机（YE2200L-4、30kw、1470r/min）；配柴油机动力（X4105、48马力、1500r/min）；还有不带动力单机出厂，由用户自配动力等型式。

3.1泵头：（见图2）

泵头为高强度灰铸铁件，具有三个彼此隔开的水缸，三缸有共同的吸水室和排水室。吸水室两侧为棱形法兰，一端安装进水管接头，联接吸水软管（76mm耐压胶管）和滤水器，另一端装堵水板，排水室两侧为方形法兰，一端装空气室与压力表，另一端装安全阀。吸水室和排水室两侧所装部件均可根据现场布置调换180°安装。泵头内装有六个进排水阀座和六个进排水阀，阀的升程控制在6～7mm左右，进水阀升程由弹簧托组件限位，排水阀升程由阀盖限位。
