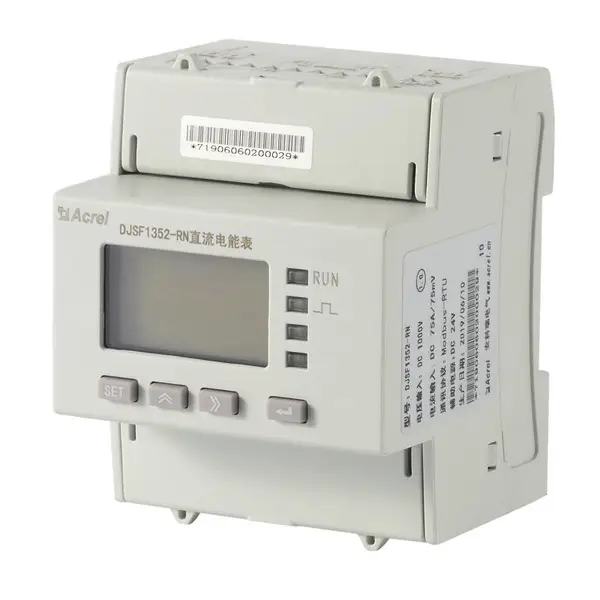

DJSF1352系列直流电能表

1 概述

       DJSF1352型电子式直流电能表采用液晶显示，具有RS485功能可与微机进行数据交换。适合充电桩直流计量、电池、太阳能电池板等直流信号设备电量测量和电能计量使用，亦可用于工矿企业，民用建筑，楼宇自动化等现代供配直流电系统。

       产品由测量单元、数据处理单元、通讯单元、显示单元等组成，具有电能测量、数据处理、实时监测、LCD显示功能。电能表具有高倍过载、高精度、低功耗、停电数据自动保存、长寿命等特点。本电表符合Q/GDW1825－2013直电能表技术规范、GBT29318－2012电动汽车非车载充电电能计量、Q/GDW364－2009单相智能电能表技术规范相关技术要求。

      DJSF1352产品功能众多，可满足目前国内外不同场合的特殊要求。


2  技术指标

2.1 规格

准确度等级：1级

额定电压（Un）：100V、350、500V、750V、1000V等。

标定电溘DC（外附分流器）：200A、300A、400A、600A等可设置

脉冲常数：以实际铭牌标注为准。

辅助电源：供电电压，DC20－60V或AC85V－265V可选。

2 .2 技术参数

基本误差

     在额定电压(Un)下，电能表基本误差不应该超过误差极限：0.051D≤1≤05b15％，0.5b≤1≤1.21b生1％。

工作电压范图

     摄定工作电压08Un－11Un(Umax1000)；扩展工作电压0.6Un－1.1Un(Umax1000V)。

潜动

     在参比条件下电能表电流线路短路，电压电路分别施加1.1Un和0.8Un，在20min时间内，电能表不能有脉冲输出或代表脉冲输出的指示灯无闪烁。

功率消耗

     电压线路≤1W；电流线路≤0.5；助电源线路≤2w。

工作环境条件

     工作温度范围-25℃-＋60℃：极限工作温度范围-40℃-+70℃：储存运输极限温度-40℃-＋70℃：相对湿度＜75％(年平均)。

通讯接口

     通讯波特率RS485：120024004800960192000s；数据格式OMEN-8-1E出厂默认E-8-1；通讯规约DLT645-2007协议、 Modbus-RTU。

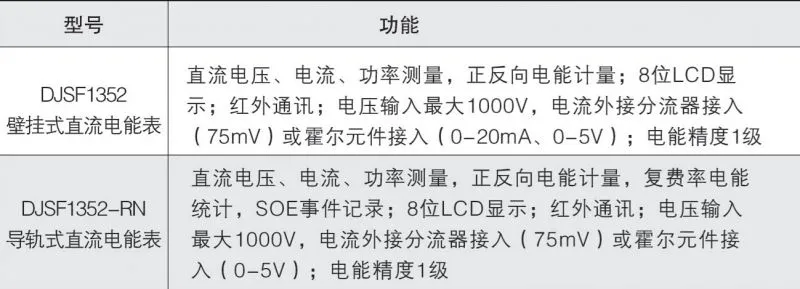

3  产品选型
