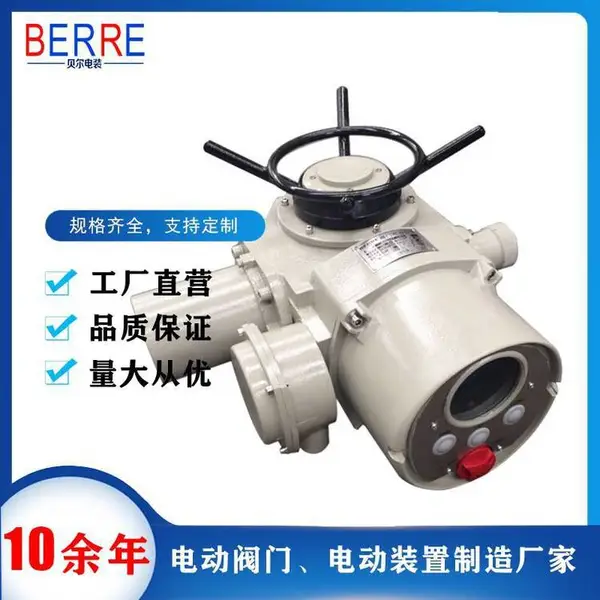

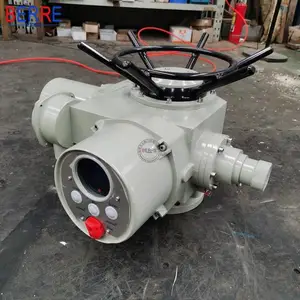

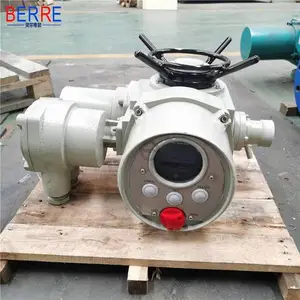

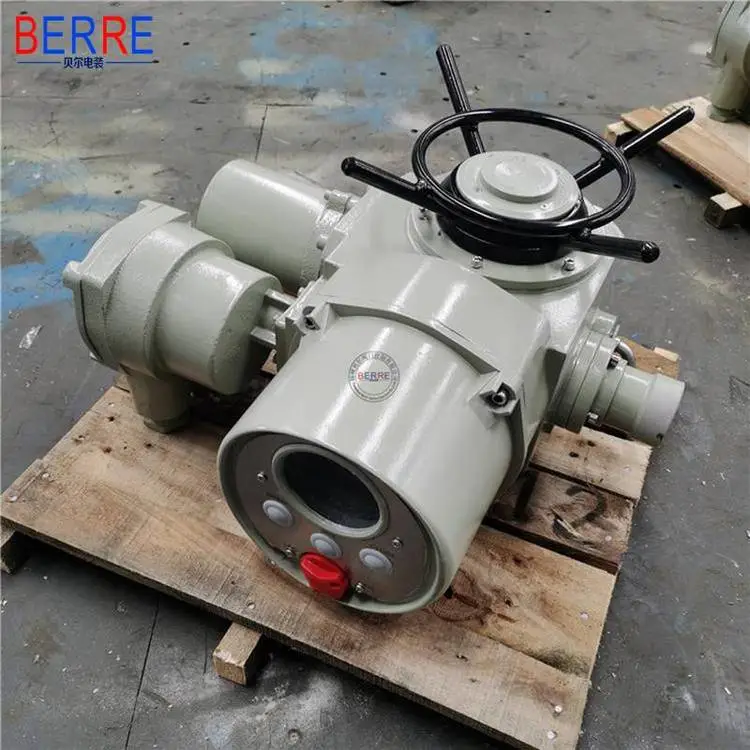

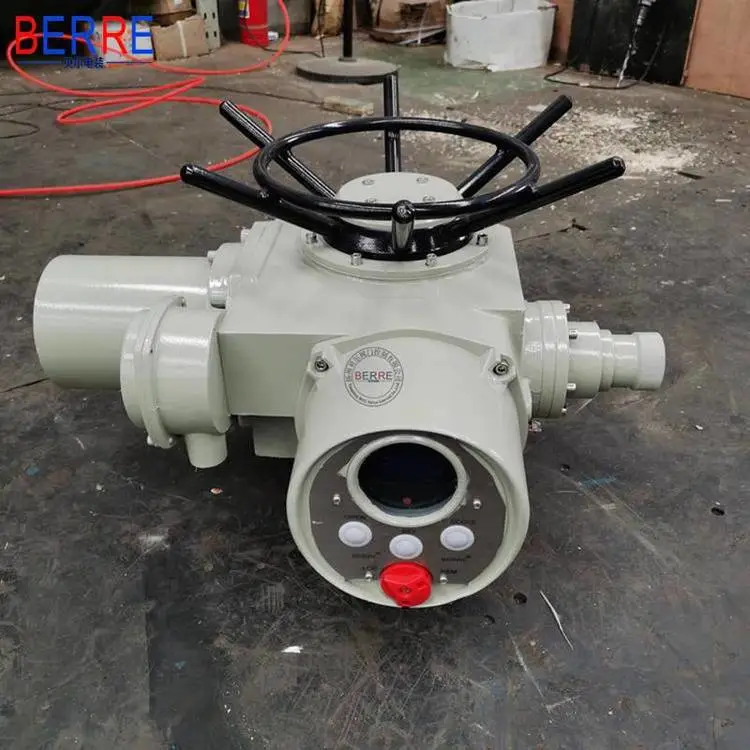

AC380V整体型阀门电动装置DZW30/Z简介：

AC380V整体型阀门电动装置DZW30/Z采用单片微处理器和外围芯片组成智能化的位置控制单元，接收统一的标准直流信号(如4～20mA的电流信号)，经信号处理及A/D转换送至微处理器，微处理机将处理后的数据送至显示单元显示调节结果，运算处理后产生的控制信号驱动交流电机。此外，系统带通讯功能，可以接收上位机的指令，进行远程数字控制。同时也可以在智能控制器本地的人机界面上通过菜单和按钮实现现场手动控制。

AC380V整体型阀门电动装置DZW30/Z特点：
1、一体化结构设计，直接接收4～20mA/4～12mA/12～20mA/0～5V/1～5V等控制信号，输出隔离的4～20mA阀位反馈信号；

2、具有仿真运行功能，并可根据用户设定的流量特性曲线运行；

3、控制信号断路故障判断、报警及保护功能。断路故障时可使执行机构或开、或关、或保特、或在0～***之间预置的任意值；

4、数字显示，显示控制信号值、阀位值、故障类别；

5、RS485远程通讯功能，通过通讯协议在上位机进行编程组态，对过程量、开关量作数据或图形处理。

6、阀门行程自整定，输入输出模拟信号自校准。

AC380V整体型阀门电动装置DZW30/Z工作环境和主要技术参数:

电源：常规，三相380V（50Hz）

特殊，三相660V、415V（50Hz、60Hz）；单相220V、110V（50Hz、60Hz）

2工作环境：

1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。

2 相对湿度：≤95%（25℃时）。

3防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。

AC380V整体型阀门电动装置DZW30/Z的多重保护：

1、减速、水压冲击保护：

在阀门操作必须降低以防止水压冲击或水锤的场合,可***中断定时器功能,在接近目标位置的范围内(此范围可由用户自行设定)进行脉冲点动操作,开启和停止的脉冲操作时间周期可在1-99秒范围内独立调整。

2、阀位限位保护：

执行机构运行到关闭和打开限位位置自动停止(与设定的工作方式有关)。

3、转矩保护：

用以防止执行机构操作中途过转矩，这个功能既保护阀门，又保护执行机构本身，转矩保护值由设定器设定。

4、瞬时反转保护：

当执行机构接受向相反方向动作的命令时,自动加上一个时间延迟,防止产生对阀轴和变速箱的不必要的磨损。

5、自动相序调整：

执行机构自动检测接入电源端子的三相电源的相序,通过适当的逻辑运算,以确保给电机接通正确的相序。如果没有自动相序调整功能,有可能会由于接线相序错误而损坏阀门。由于有了自动相序调整功能，执行机构电源的接线可以不考虑相序。
