产品详情及施工图：

1、前言

随着高速公路和国内机械制造技术的发展， 滑模路缘机设备技术由国外引进到国内， 应用于高速公路路缘石施工，

突破了传统制做模式，有极高的工地通用性，能够适应各种恶劣工况，它可以就地生产，从而省去了租用预制场

地和量

地前期准备工作， 又避免了预制过程中的材料浪费以及运输和现场安装中的损耗。能有效克服路面工期紧张和场

地狭窄所造成的施工困难。截止目前， 已在全国许多省的道路施工中得以广泛地应用， 取得了良好地经济效益和

社会效益。

2、工艺特点

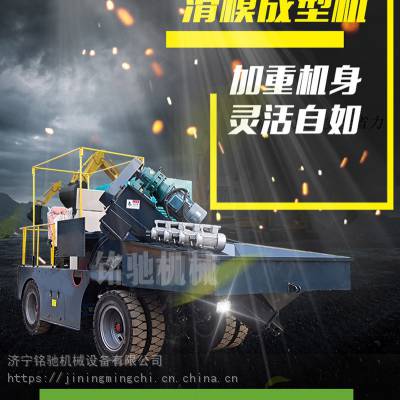

成型的滑模路缘、路边石强度高、平整度好、线形顺直、美观大方、整体稳定性好。该路缘石（路沿石）滑模成

型机外观小巧，操作简便，工作可靠，***高，并可在1.3 — 2.6m/min 之间实现无级调速以适应不同工况，每

天（ 8h）可******摊铺1KM。

该路缘石（路沿石）滑模成型机与采用锤头往复挤压法或螺旋叶片挤压法的路缘石（路沿石）滑模成型机

相比较，由于产品结构和工作原理的本质区别，更具有以下优势：

1. 不仅可在水稳层上铺筑路缘石，亦可在沥青路面上直接铺筑路缘石

2. 不仅可使用干硬性水泥混凝土，亦可使用现浇水泥混凝土。

3. 相较而言，可铺筑的路肩石更宽，路缘石更高。

4. 极低的磨损，带来超长的连续作业时间。

5. 更高的密实度（不易塌落） 。

6. 工作速度***快可达2.6m/min

2.1 速度快

小型滑模式路沿机在路基上边制边行，可连续作业，生产相当方便。每天可生产成型路缘约800 米。它可在地基

±25mm不平的路基上直接铺设路缘石; 生产现场文明简单，并且机器生产效***，可加机突击，不影响铺油工

程。由无需拆卸即可运输，因此能够很快投入摊铺作业。

2.2 造价低

小型滑模路沿机全部操作仅需五人操作， 一次成型后， 路沿不再需要额外加工。该机的生产省去了传统方法中的

予制、运输、现场安装、沟缝修正等工序。采取就地生产， 避免了材料浪费， 以及运输及现场安装过程中的损耗，

路沿机生产比原传统生产方法具有省人工，省材料，省时间以及无需支模板，无需钢筋等优点，节省成本造价约

35％— 45％。

2.3 强度高

小型滑模路沿机成型路缘石不用振捣而用锤击的方式。用锤击法挤压干硬性混凝土而成的路缘石密实度高， 质地

坚硬，比用振捣方式成型的路沿在相同设计的情况下，强度会高出20%左右，由于该机生产可以使路缘直接成型

浇注， 并且可下嵌于土地作基础， 同时成型后的路缘具有较高的抗冲击强度和稳定性， 其整体性强度及稳定性是

远远优于传统方式生产的路缘石。

2.4 线形流畅

由于滑模路沿机使用了方向自动控制传感器， 使摊铺机沿一条事先测定好的钢丝绳向前行驶， 无需操作人员驾驶，

其灵敏度、***度极高，且铺砌后的路缘石顺直，线形流畅, 从而使路缘石与路面标高达到了设计要求且平整度

好。

2.5 适用性强

滑模路沿机工作时，配备了许多种路缘模具，它可以根据不同的地方需求及环境，选择不同形状的模具，而且铺

成的路缘石具有线性好、表面光滑、整体美观等特点。另外路面工程一般工期较短，路缘石需要提前预制并存放

大量， 采用滑模现浇则省去了预制和存放路缘石所占场地， 能高效的利用和节省场地。在施工场地受限制的地区

具有更好的适应性。

3. 适用范围

由于滑模机现浇路缘石相比预制安装路缘石具有明显的速度和经济优势， 且不受场地的影响， 具有更强的适用性，基本能应用于所有的公路路缘石施工。

4. 工艺原理

普通的小型路缘机主要由液压气缸、自动系统、撞锤、专用路缘石横具等4 部分组成。4 个部分相互配合，形成

一套滑模现浇施工的工作系统。

1 液压气缸

液压气缸控制着高度、转向和水平度。液压气缸的速度对于路缘石的顺利铺设非常重要。控制高速和水平的液气

缸转动越慢， 产品就越精良。重点：控制高度和水平度的针片阀只在1/8 到1/4 转之间调整， 转向在1/2 转时启，

这些装置可以调整，以适应粗糙的地面，但越慢越好。

2 自动系统

自动路缘机的心脏是高度、线性和水平度传感系统。线性传感（高度和转向）装在一个普通和双传感匣中。该传

感匣载在一个可伸缩的管组装件上， 该管组装件又由一根驱动电缆与转向汽缸相连， 驱动电缆确保轮子的转动数

量受转向传感器的限制。

全自动路边滑模机全自动滑膜机河道滑膜机路缘石滑模摊铺机由于滑模路沿机使用了方向自动控制传感器，使摊铺机沿一条事先测定好的钢丝绳向前行驶，无需操作人员驾驶，其灵敏度、平整度较高，且铺砌后的路缘石顺直，线形流畅,从而使路缘石与路面标高达到了设计要求且平整度好。
