RF-IT地上型绝缘接头测试仪

——RF/IT绝缘接头测试仪

美国Tinker & Rasor公司（简称美国T&R公司）制造的RF-IT地上型绝缘接头测试仪可快速确定绝缘子、绝缘接头、绝缘法兰的绝缘性能，该设备采用RF原理（射频波原理），以***比的方式进行显示。GB/T21246《埋地钢制管道阴极保护参数测量方法》明确要求测量“绝缘接头（法兰）绝缘性能”，RF-IT绝缘子测试仪和CE-IT地下型绝缘法兰测试仪是快速的、且准确的测量方法。

国外文献指出“没有绝缘就没有阴保”，可见绝缘在阴保系统中的关键作用。在役绝缘接头（法兰）及组件最常用的测试方法有：电位法、 PCM漏电法、绝缘接头测试仪法和通断电位法。绝缘有效性测试应注意以下几点。

（1）查看管道工艺及走向，明确已设置绝缘位置和应设置绝缘位置，包括进出站绝缘接头（法兰）处、站内管道去下游用户管道处、去放空区管道处、过站（或阀室）各类阀组仪表接地与干线管道之间。

（2）明确每处绝缘接头（法兰）或组件两端阴极保护设置情况（有无设置阴保或阴保所处区间位置）。

（3）地上型绝缘接头采用RF-IT绝缘接头测试仪进行测试，辅以电位法和通断电位法进行共同验证。

（4）通断电位法应通断输出电流较大、通断较为明显的一侧，同时观察另一侧电位变化情况。

（5）在外侧通断电位差值大于100 mV时，说明该绝缘位置有漏电现象，应及时分析并排查故障原因。

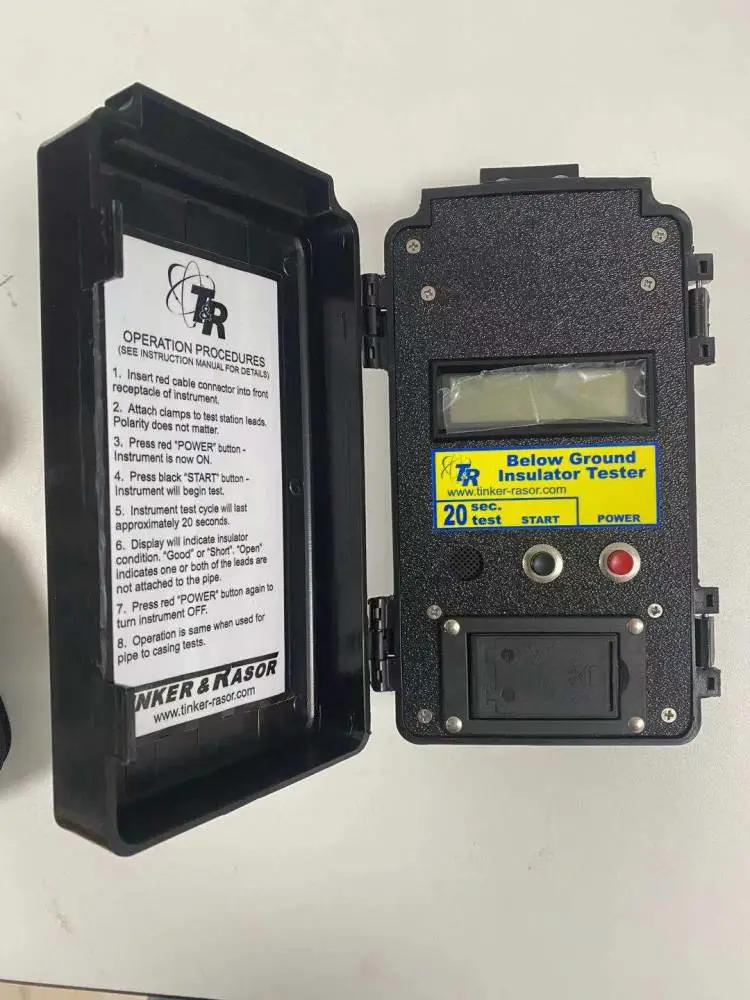

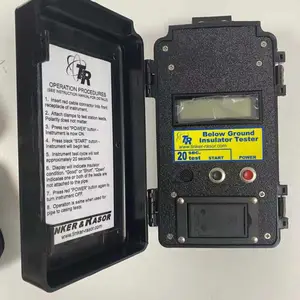

（6）地下型绝缘接头（法兰）采用CE-IT绝缘接头测试仪进行测试。

RF-IT地上型绝缘接头测试仪的简介

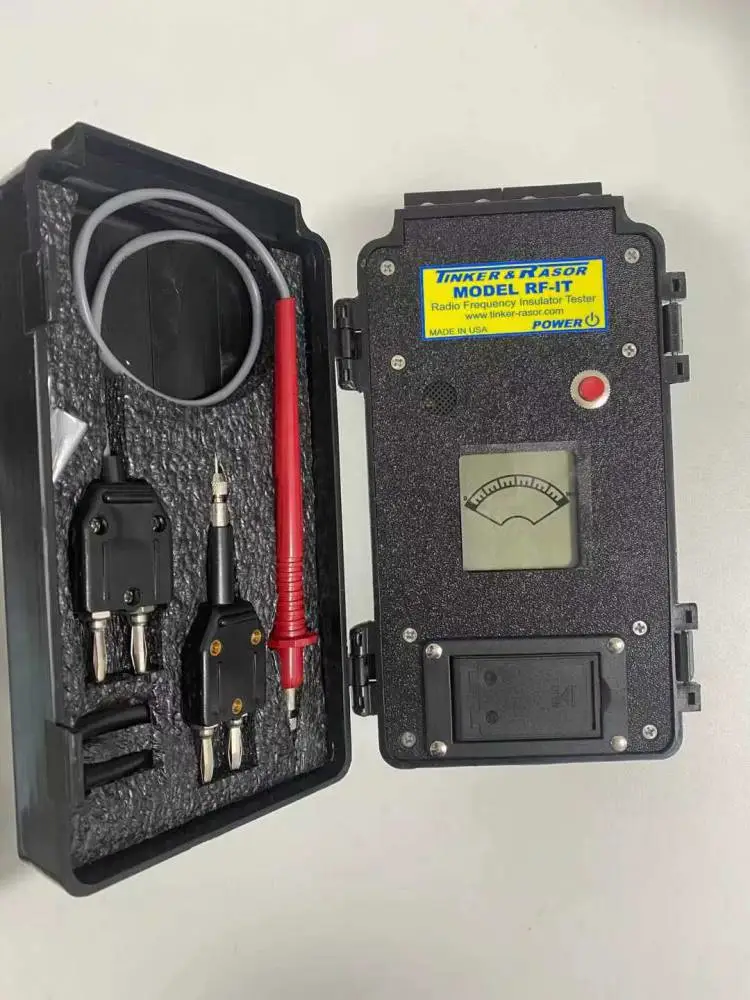

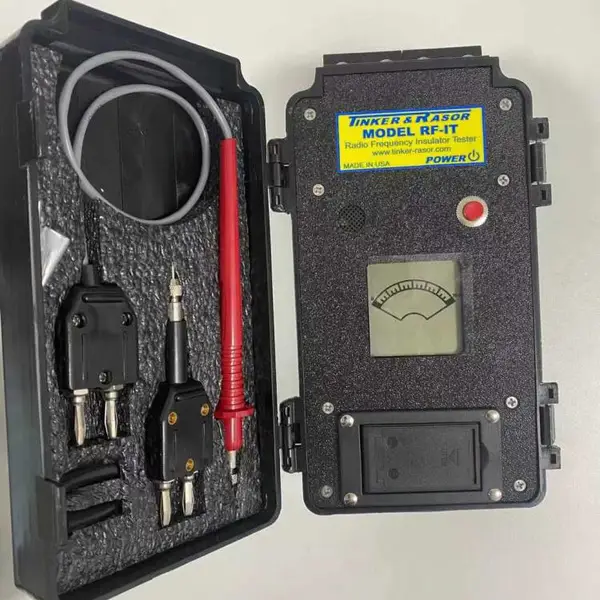

RF-IT地上管线绝缘接头测试仪是由美国TR公司研发，用于快速测试绝缘法兰、绝缘接头的绝缘性能。RF-IT是一款用于测试地上管线绝缘体性能的高灵敏度仪表，而且还可以用于测试法兰螺栓是否短路。使用RF-IT地上管线绝缘接头测试仪能够确定失效点的准确位置，并且仪器可以发出一种可以听得见的“哔哔”声。当靠近失效点时，设备的“哔哔”声会变得更快，与此同时，LCD屏上的滑尺会从左向右移动。RF-IT地上管线绝缘接头测试仪已经广泛应用于国内外绝缘法兰和绝缘接头有效性测试，成为埋地管道ECDA有效性评估***的设备之一。RF-IT地上管线绝缘接头测试仪和CE-IT埋地管道绝缘法兰测试仪配套使用，可以解决所有法兰、接头的绝缘性能测试。

RF-IT地上管道绝缘接头测试仪（RF-IT地上型绝缘接头测试仪）的功能特征

· 快速检测管道上各种绝缘接头或绝缘法兰的绝缘性能是否失效；

· 快速检测法兰螺栓的短路；

· 内置带通滤波，可避免阴保电流和其它交直流的干扰；

· 具备自动关机功能，无操作后10分钟自动关机；

· 直观显示，以***数方式显示绝缘体的有效性；

· 已经进行工厂标定，现场无需任何调整和设置。

RF/IT地上管道绝缘接头测试仪（RF-IT地上型绝缘接头测试仪）的技术原理

RF-IT地上管线绝缘体性能测试仪的技术原理是采用音频技术：首先音频信号通过其中一个探头施加到管线的一侧，然后使用另一个探头来接收该音频信号；如果被接收的信号和发射的信号一样强，则说明被检测管线已经短路。

TR-RF-IT地上管线绝缘体性能测试仪的内置带通滤波可以滤掉高于和低于221KHz的所有频率信号，这样就可以检测已经施加阴极保护或其它感应、强制电流等信号的管线。声明一点，因为TR-RF-IT地上管线绝缘体性能测试仪使用音频信号来测量绝缘体的有效性，所以测量结果不能以欧姆值（Ohms）表示。

RF/IT地上管道绝缘接头测试仪的设备介绍

TR-RF-IT地上管线绝缘体性能测试仪采用电池供电，可分开的探头用于横穿绝缘体进行电接触。TR-RF-IT地上管线绝缘体性能测试仪已经进行过工厂校准，所以在检测现场无需进行任何调整。

按面板上的“红色”按钮后设备就可以开机，再按一次就可以关机。如果仪器没有使用手动关机的话，那么10分钟后可以自动关闭。如果仪器在使用过程中出现异常，首先需要查看的就是“开/关”按键。安装在里面的时间器可以在操作者忘记关机的时候进行自动关机来节省电量。
